Rupstype straalmachine

De rupsstraalmachine van Quanzhou Yueli is een geïntegreerde rupsstraalmachine. Beschikt over een geïntegreerd ontwerp met driefasige vierdraadsaansluiting voor onmiddellijke bediening. Uitgerust met 7,5KW straalmotor, pulsfilter stofafscheider, Mn13 mangaanstaal of slijtvaste gietijzeren beschermplaten. Machineafmetingen: 1800×1850×2850mm. Model: ST650 Pro Max)

Stuur onderzoek

Productomschrijving

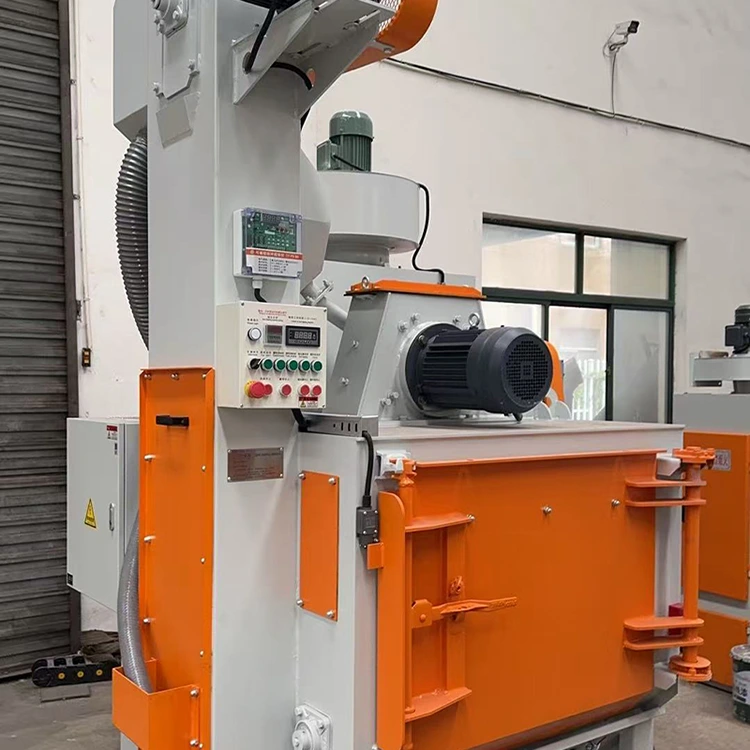

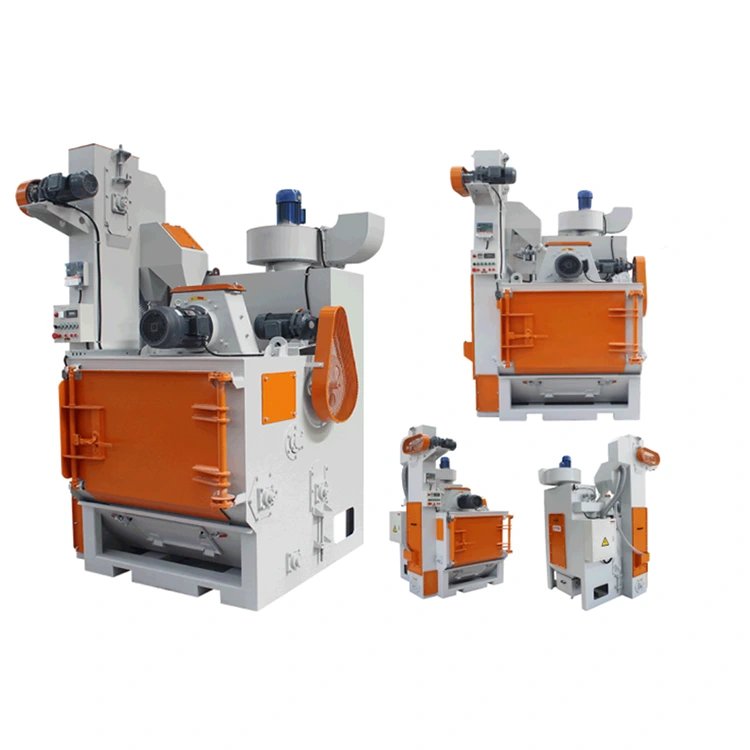

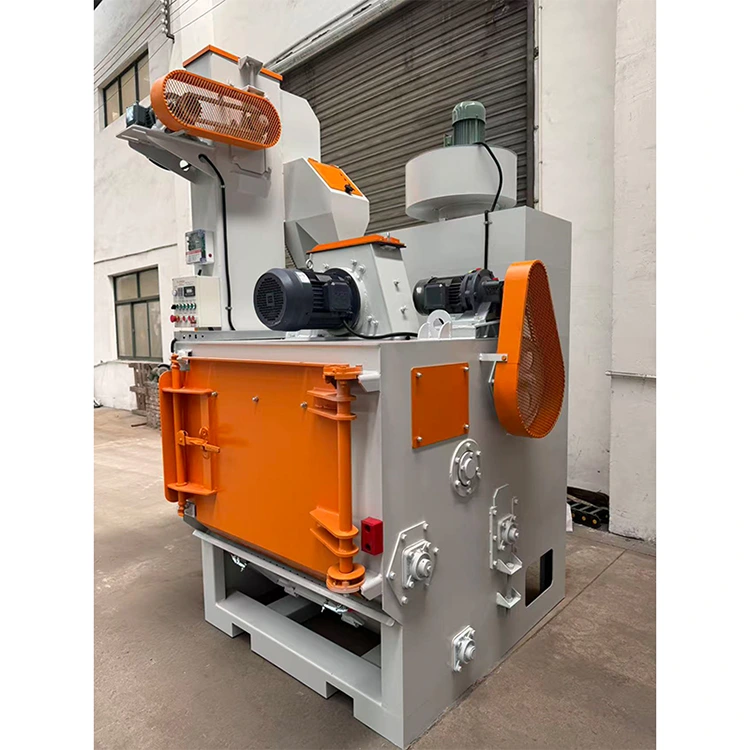

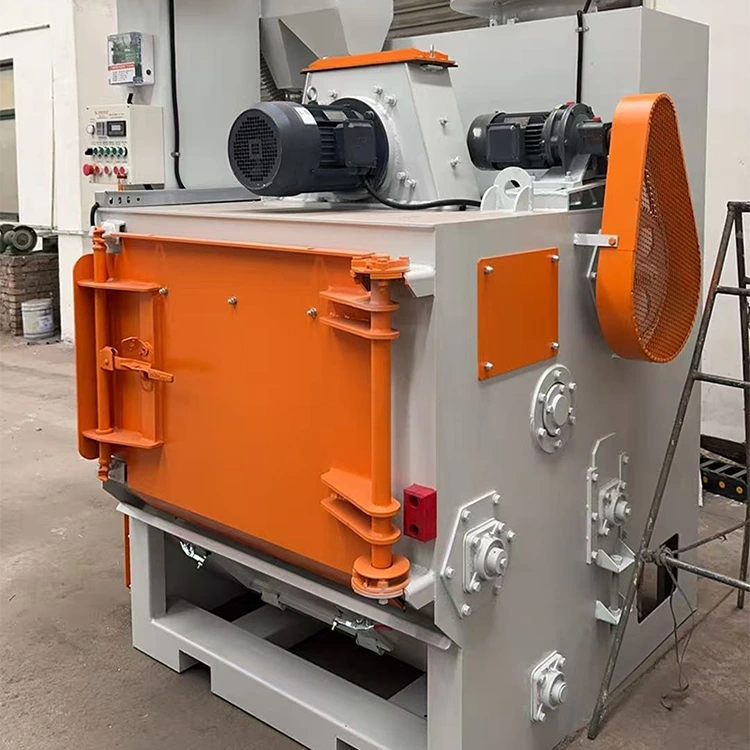

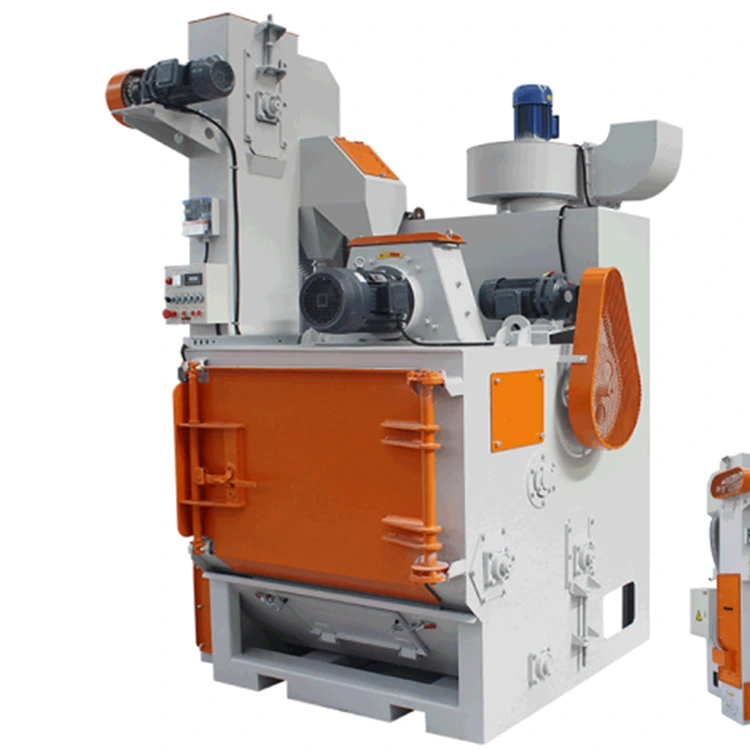

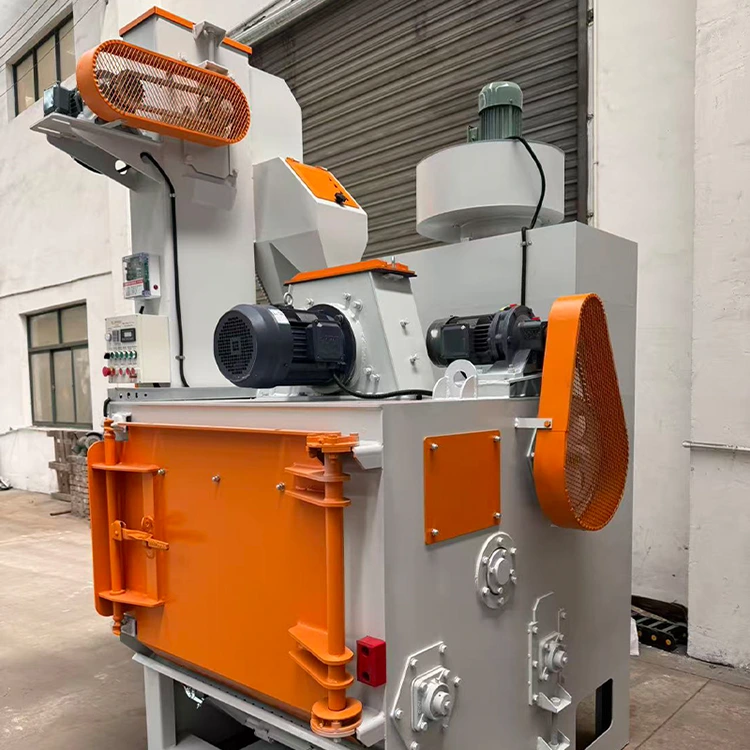

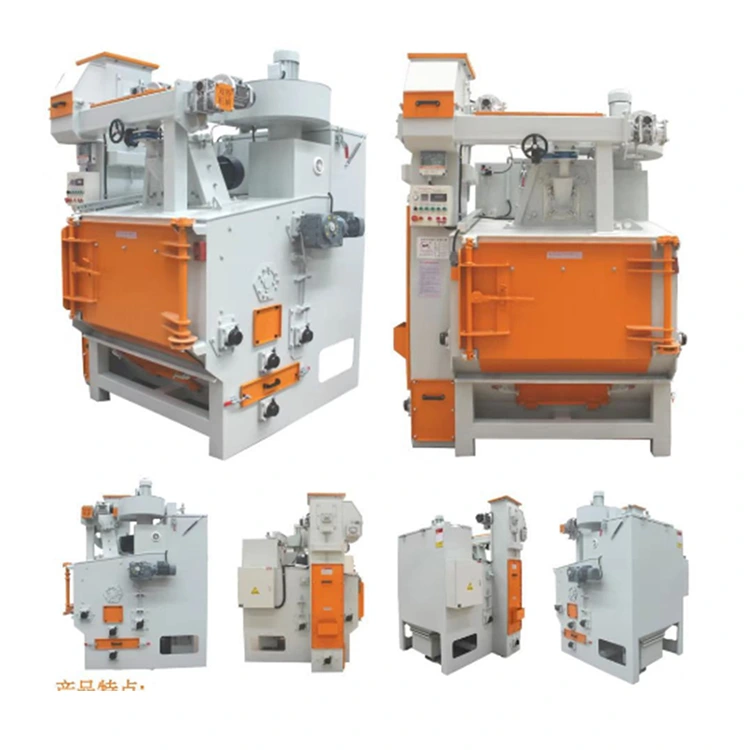

Crawler Type straalmachine wordt vervaardigd door Quanzhou Yueli Automation Equipment Co., Ltd. De machine heeft een geïntegreerd ontwerp dat onmiddellijk kan werken na aansluiting op driefasige vierdraadsstroom zonder dat secundaire installatie ter plaatse nodig is. De laad- en loshoogte is laag (rupsband 780 mm van de grond), waardoor de bediening gemakkelijk is en de arbeidsintensiteit wordt verminderd. De machine is uitgerust met een pulsfilter-stofafscheider voor een lage stofemissie en een gordijnafscheider voor effectieve schot- en stofafscheiding.

Producteigenschappen

De straalmachine van het Crawler-type biedt de volgende functies.

· Geïntegreerd ontwerp. Werkt onmiddellijk na aansluiting op driefasige vierdraadsvoeding. Geen secundaire installatie ter plaatse vereist.

· Lage laad- en loshoogte (rupsband 780 mm vanaf de grond). Handige bediening. Vermindert de arbeidsintensiteit.

· Kamerbeschermplaten kunnen bestaan uit gewalste Mn13 mangaanstalen platen of slijtvaste gietijzeren beschermplaten. Mangaanplaten hebben een kleine draaitafelopening en een lange levensduur. Slijtvaste platen bieden een hoog rendement. Flexibele selectie.

· Gordijnafscheider voor effectieve scheiding van schot en stof.

· Pulsfilter-stofafscheider voor lage stofemissie.

· Deurdikte 7,5 mm met goede afdichting, geen schotontsnapping.

· Het straalwiel maakt gebruik van materiaal met een hoog chroomgehalte (Cr20) met een gekoeld gietproces voor een lange levensduur.

· Alle elektrische componenten van CHINT voor hoge stabiliteit.

· Machineafmetingen: 1850×1800×2850 mm voor gemakkelijk transport.

Technische specificaties en configuratie

De volgende tabel bevat de volledige configuratie van de Crawler-type straalmachine
● = Inbegrepen ○ = Optioneel / Niet inbegrepen

Onderdeel	Functie / Configuratie	Specificatie	ST650Pro	ST650Max	Opmerkingen
Straalwiel	Stralend motorvermogen	7,5 kW	●	●
	Model straalwiel	STQ036	●	●	Directe aandrijving
	Schotstroomsnelheid	200 kg/min	●	●
	Variabele frequentie-onafhankelijke snelheidsregeling		○	○	Optioneel
	Slijtvaste beschermplaat	Cr20	●	●
Schotcirculatiesysteem	Motorvermogen van de lift	1,5 kW	●	●	Aanpasbaar gesplitst ontwerp voor eenvoudige demontage
	Shot-scheidingsmethode	Gordijn luchtscheiding	●	●
	Schot hefvermogen	30t/u	●	●
	Lift foto-elektrisch detectiesysteem		○	○	Optioneel
Kamer	Breedte rubberen rupsband	1130 mm	●	●	Gaten optioneel 3-8 mm

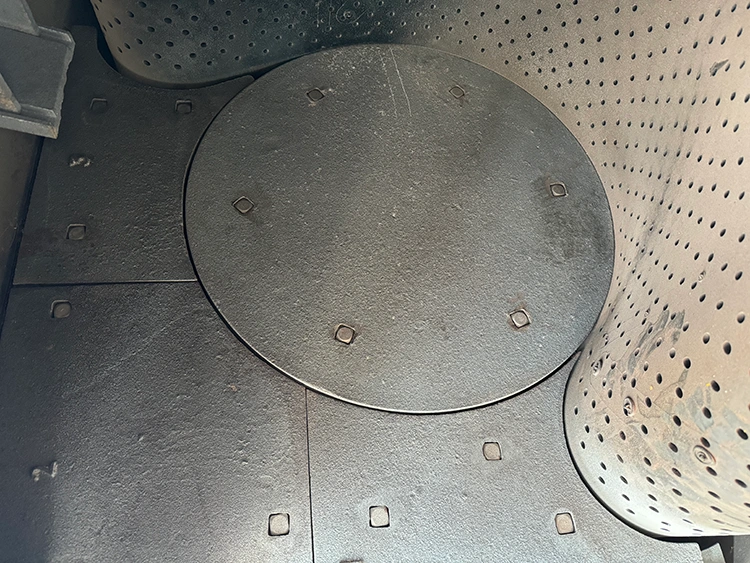

	Diameter eindschijf	600 mm	●	●
	Gietijzeren beschermplaat	Vorm	●	○	Slijtvast gietijzer
	Mangaan stalen beschermplaat	Gerold	○	●	Niet-magnetisch Mn13
	Vermogen van de rupsmotor	1,5 kW	●	●	Frequentieomvormer optioneel
	Dikte van de deur	7,5 mm	●	●	Handvat van containerdeur
	Secundaire bescherming van mangaanstaal	10 mm	●	●	Inspectiepoort rechts binnen
	Werkstukcapaciteit	260KG	●	●	Voor gemakkelijk rollende producten
Stofopvangsysteem	Geleidingspoort voor ventilatorruisreductie		○	●
	Pulsfilter stofafscheider	2 patronen	●	●	320×900mm
	Explosie-ontluchtingsplaat	250×250mm	○	○	Optioneel voor aluminium onderdelen
	Mobiele stofafvoerwagen		●	●	Hieronder stofafscheider
	Vermogen van de ventilator	2,2 kW	●	●
Elektrisch besturingssysteem	Aanraakpaneel	Onafhankelijk	●	●	PLC HMI optioneel. Inkomende kabel ≥8mm²
	Huidige weergave	Digitaal display	●	●
	Stroomaansluiting	380 V 50 Hz	●	●	Driefasige vierdraads
	Totaal vermogen	13 kW	●	●
Lucht bron	Luchtinlaatpijp	8 mm	●	●	Druk 5-8KG
Afmetingen	Lengte×Breedte×Hoogte	1,80×1,85×2,85m	●	●

Ontwerphoogtepunten

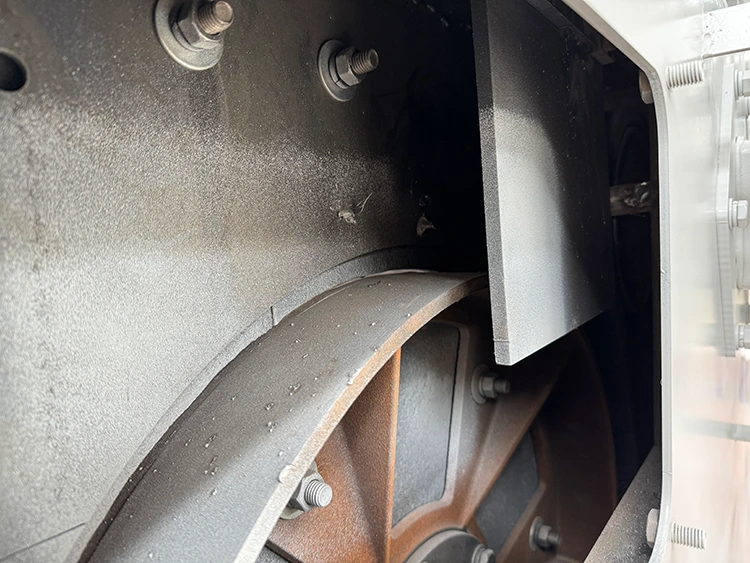

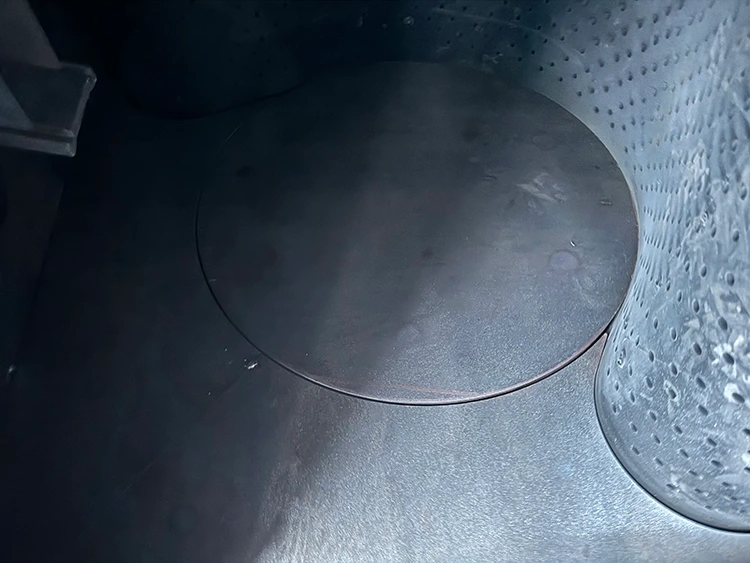

Secundaire bescherming van mangaanstaal

Beschermt effectief het kamerlichaam.
Standaard op alle versies

Mobiele stofafvoerwagen

Maakt stofreiniging handiger.

Explosie-ontluchtingsplaat

Verhoogt de veiligheid tijdens het gebruik.
Optioneel (voor aluminium onderdelen)

• ST650 Pro: Slijtvaste gietijzeren beschermplaat

Veelgestelde vragen

Wat is het stroomvereiste voor deze straalmachine?

De machine maakt gebruik van driefasige vierdraads 380V 50HZ-voeding. Het totale vermogen bedraagt 13 kW. Inkomende kabel moet 8 mm² of groter zijn.

Wat is de werkstukcapaciteit?

De verwerkingscapaciteit van het werkstuk bedraagt 260 kg voor gemakkelijk rollende producten.

Wat zijn de machineafmetingen?

De machineafmetingen zijn 1800×1850×2850mm.

Wat is het verschil tussen de Pro- en Max-versies?

Pro-versie maakt gebruik van slijtvaste gietijzeren beschermplaten. De Max-versie maakt gebruik van Mn13-mangaanstalen beschermplaten. De Max-versie bevat ook een geleidepoort voor ventilatorruisreductie.

Welke stofafscheider gebruikt de machine?

De machine maakt gebruik van een pulsfilter-stofafscheider met 2 filterpatronen (320×900mm). Het ventilatorvermogen bedraagt 2,2 kW.

Wat is de laadhoogte?

De rupsband bevindt zich 780 mm boven de grond, waardoor de laad- en loshoogte laag is en de bediening gemakkelijk is.

Van welk materiaal zijn de straalwielonderdelen gemaakt?

Het straalwiel maakt gebruik van materiaal met een hoog chroomgehalte (Cr20) met een gekoeld gietproces voor een lange levensduur.

Productspecificaties

Model	ST650B
Roldiameter	400 mm
Machineafmetingen (L×B×H)	1850 × 1900 × 2600 mm
Type	Crawler-type
Oorsprong	Yancheng, China
Werksnelheid	1200
Totaal vermogen	12,1 kW
Luchtvolume voor stofopvang	9850
Vermogen stofafscheider	22 kW
Accessoires	20
