Machine met plat bedgereedschap instellen

Serienummer

Naam

Parameters

Andere verklaringen

1

Besturingssysteem

Huaxing -systeem

2

Hoofdas

De rotatiesnelheid is 0-300 per minuut en de diameter van de hoofdas door gatverbindingspijp is φ48

3

Bodemschroef

X-as toonhoogte: 6 mm

De maximale slag van de x-as is een diameter van 600 mm

Z-as toonhoogte: 8 mm

De maximale slag van de z-as is 350 mm

Start de loodschroef

4

Spilmotor

4KW Servo Spindle

5

Servo -motoren en stuurprogramma's

Eén set x-as servomotor en één set z-as servomotor

De maximale positiesnelheid van de x-as en z-as is 18- 24m/min

Huaxing -systeem

De maximale beweging van de fabrieksstandaard is in de Z -richting: 14m/min

X Richting: 12m/min

6

Klemmethode

Roterende cilinder

Spring Chuck (op maat gemaakt)

7

Begeleidingstrail

Taiwan Shenghe

Rol

8

Bedrotatie

Φ360mm

9

Werkbanklengte

400 mm

10

Roterende diameter van de werkbank

Φ80

11

Herhaalde positionering

0,005 mm

12

Mes rustvorm

Rijmes

13

Machine Tool Specificatie (mm)

1650 in lengte *1200 in breedte *1600 hoog

14

Machine Toolgewicht (kg)

1000 kg

15

Bedstructuur

Giet bedframe

16

Beschermende plaatmetaal

Volledige bescherming

17

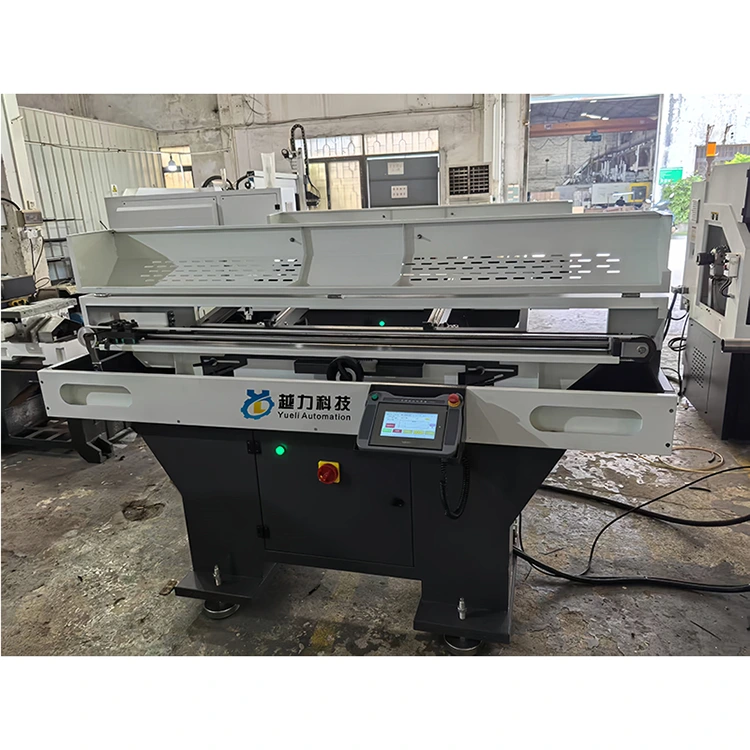

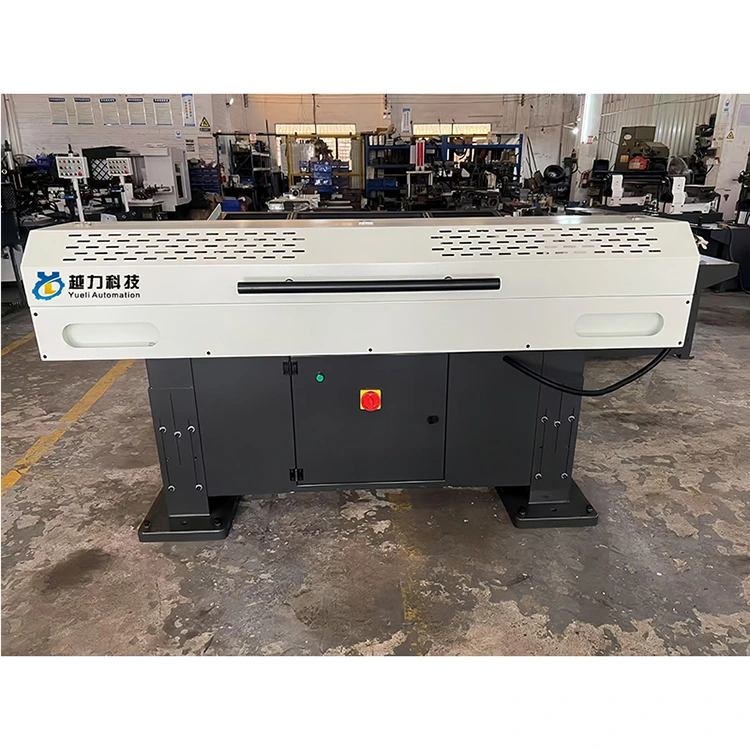

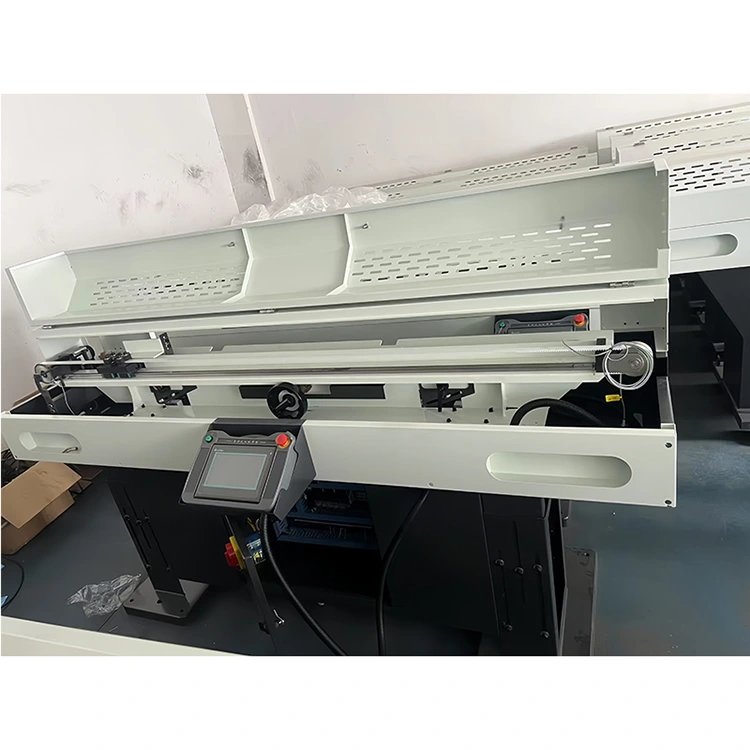

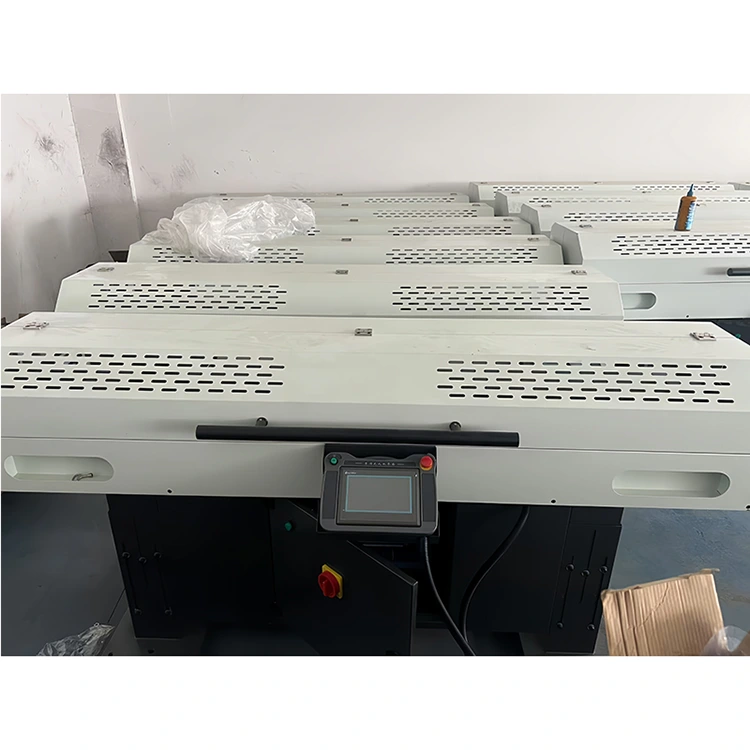

Voedingsmachine

De materiaallengte is 1500 mm en de buitendiameter is φ15-φ40mm

De externe afmetingen zijn 2100*600*1300mm

Procesmaterialen zoals φ20/ φ24/ zeshoekige diagonaal 27/ zeshoekige diagonaal 35, enz

18

Gecombineerde afmetingen van machine -tools

3800*1200 mm

Serienummer

Naam

Hoeveelheid

Andere verklaringen

1

Hulpmiddelen

Twee sets

2

Systeeminstructiehandleiding

Twee boeken

Productnaam

Type nummer

Hoeveelheid

Eenheidsprijs: (yuan) per eenheid

Bedrag (yuan)

Opmerkingen

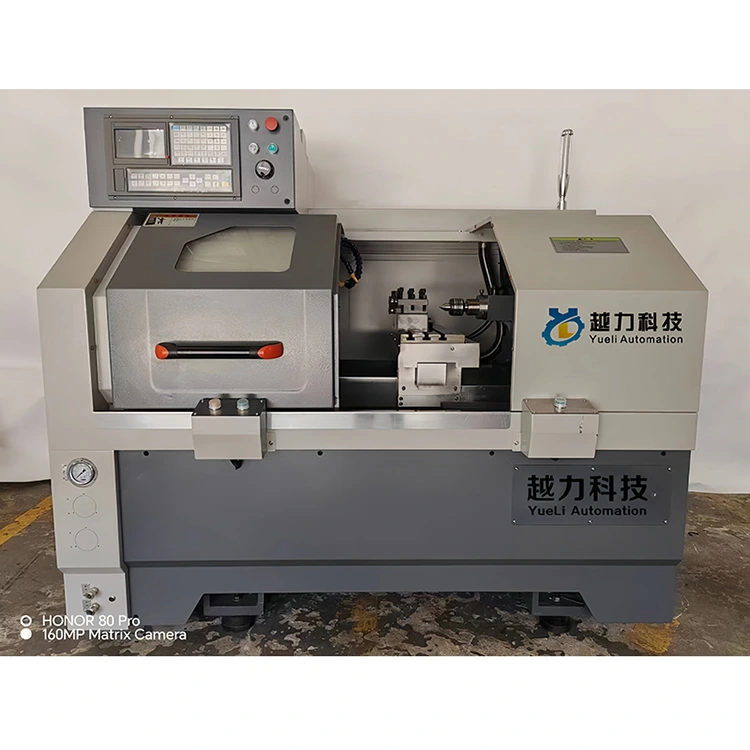

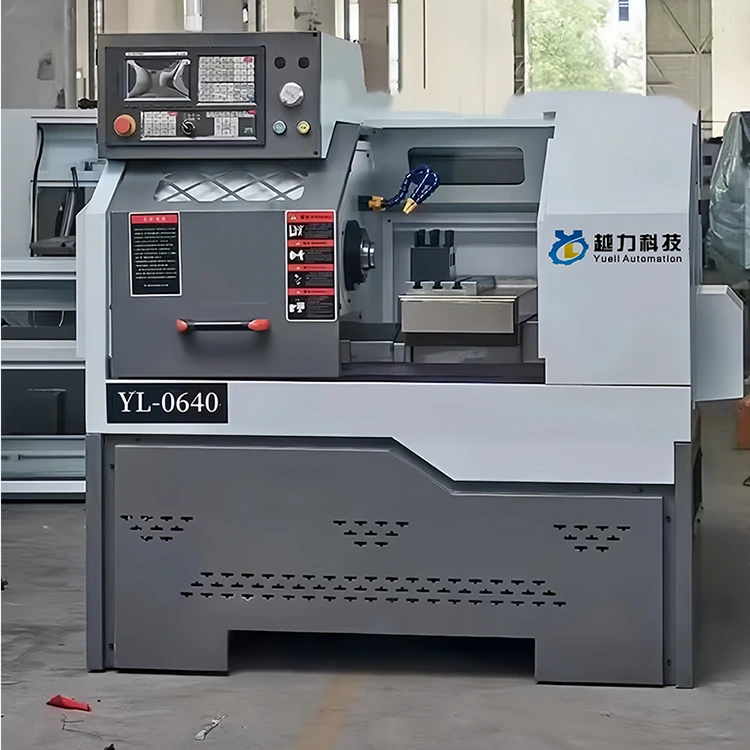

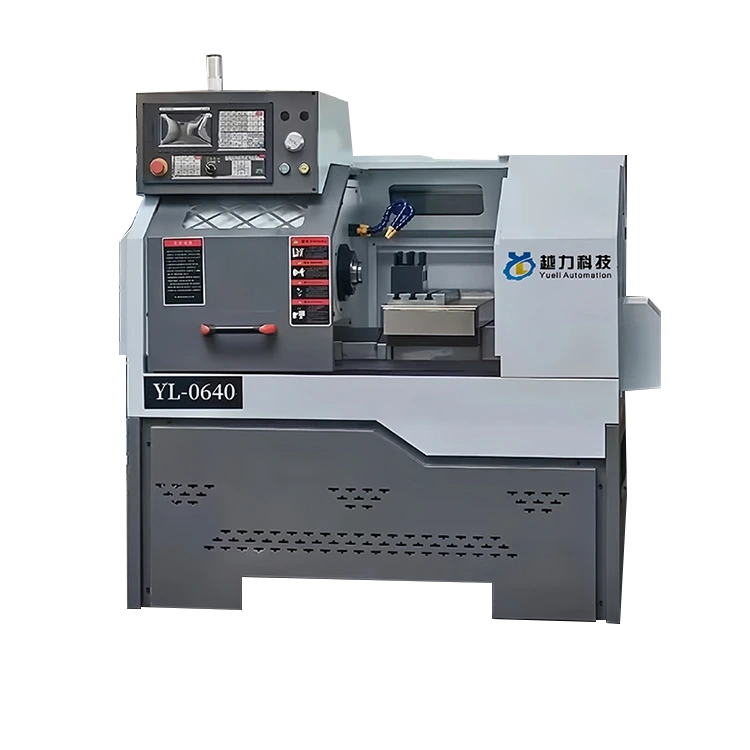

CNC draaibank

CK-0640

1

43000.00

48000.00

Inclusief belastingen

Voedingsmachine

1

18000.00

21000.00

Totale prijs en belasting (in hoofdletters): ￥: 69000,00 元
