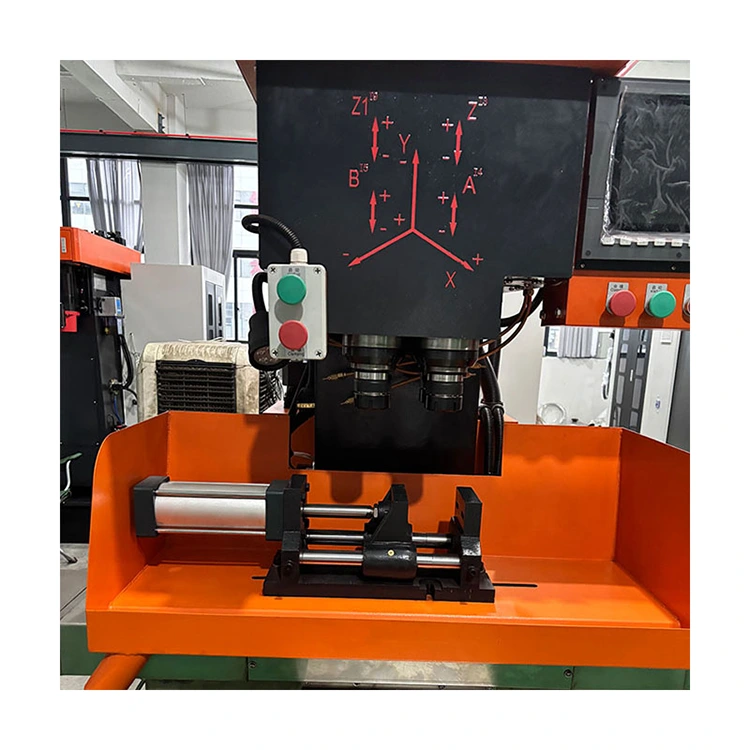

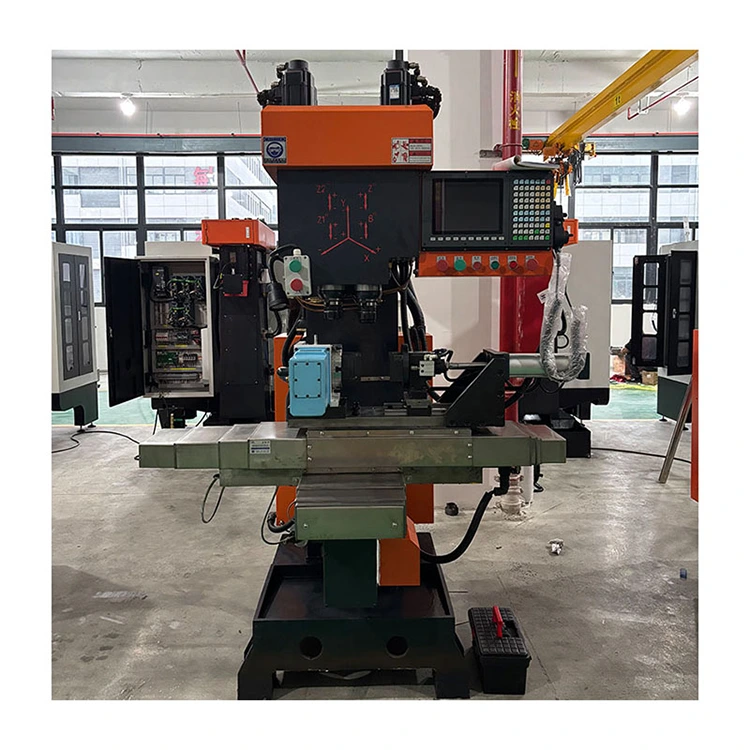

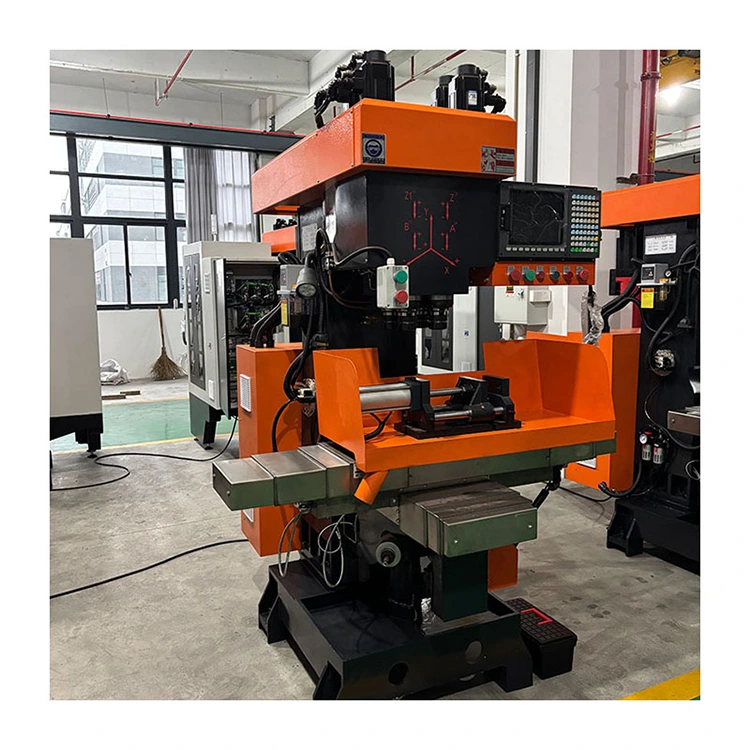

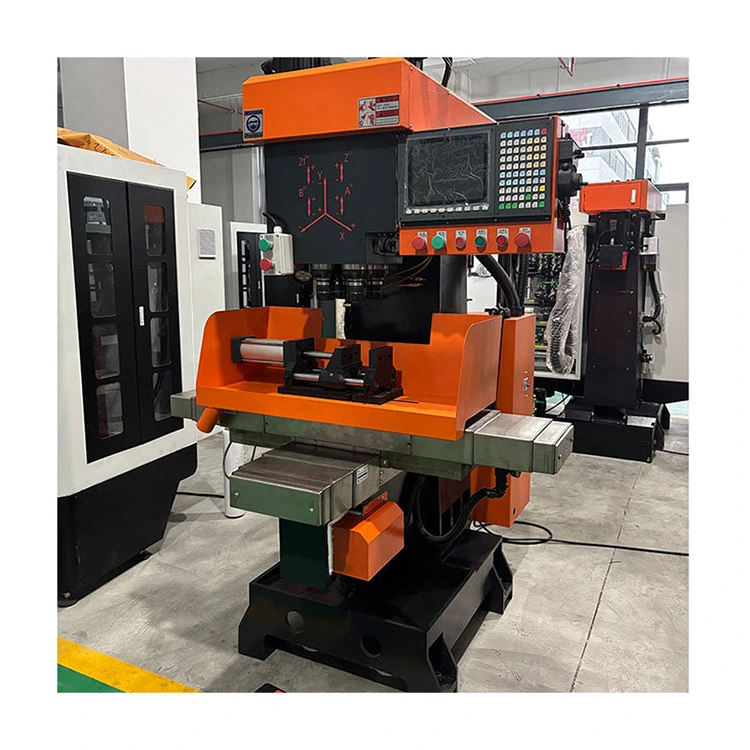

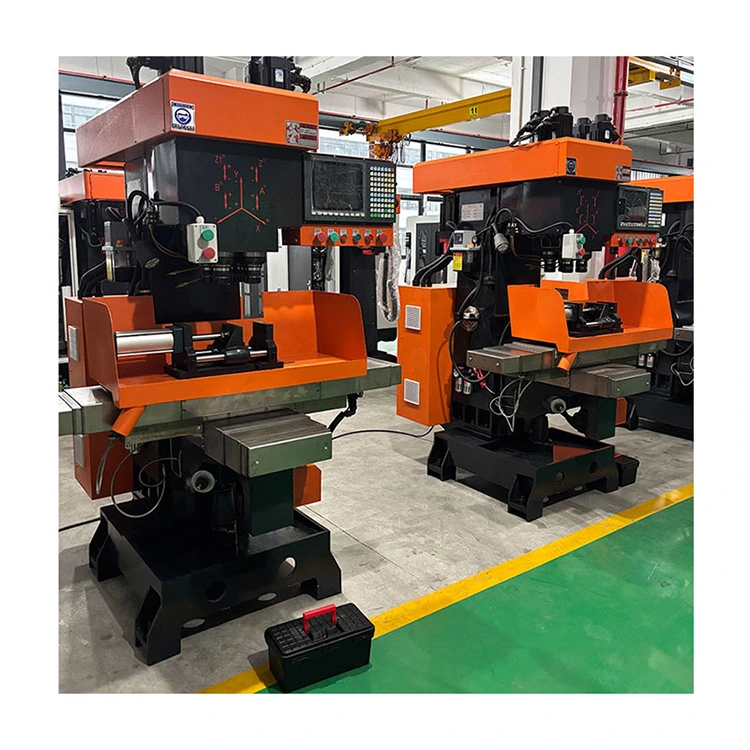

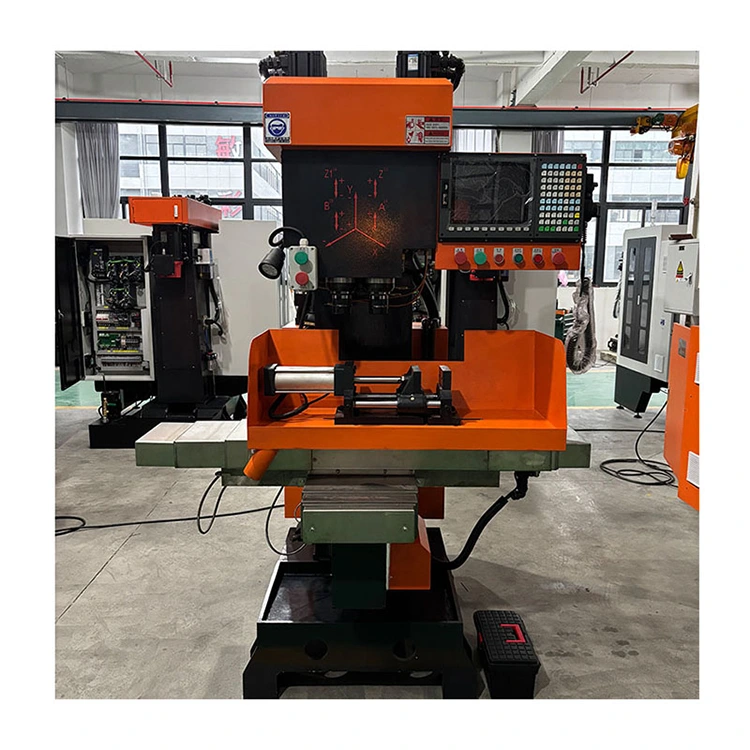

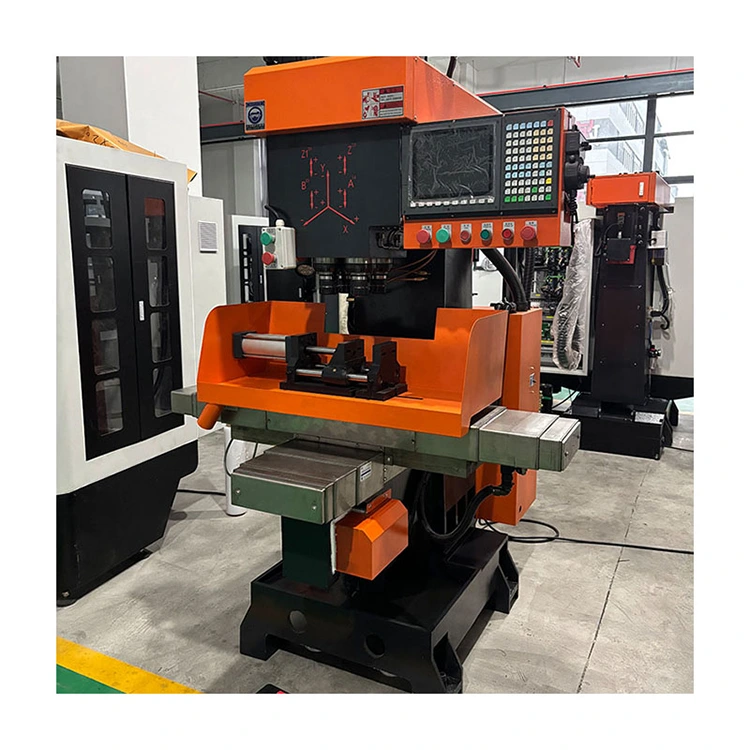

Verticale 4-assige CNC-samengestelde machine

De structuur en prestaties van de werktuigmachine

1. Het centrum van de hoogwaardige verticale 4-spindel CNC-compoundmachine van YueLi maakt gebruik van een Taiwanees Hust-besturingssysteem voor het programmabesturingsgedeelte, dat een detectiefunctie heeft om schade aan kranen of gereedschap te voorkomen die wordt veroorzaakt door storingen in de magneetklep of cilinder; het heeft een gebruiksvriendelijke interface en is eenvoudig te bedienen.

2. Verticale 4-spindel CNC-compoundmachine is geschikt voor de verwerking van middelgrote tot grote batchonderdelen. Het kan het proces voltooien in een enkele klembewerking, wat een hoge efficiëntie en goede nauwkeurigheid biedt.

3. Het tapmechanisme vereist geen verandering van de spindeloverbrenging; de spoed is standaard en de Alpha-hoofdservomotor heeft een ingebouwde frequentieconversiefunctie, waardoor de oppervlakteruwheid van de schroefdraad van de bewerkte onderdelen wordt verbeterd en de verwerkingsnauwkeurigheid wordt gegarandeerd.

4. Onafhankelijk ontwikkelde componenten van de aandrijfkop, nauwkeurig geslepen, met goede slijtvastheid en lange levensduur.

5. Met het Hust CNC-systeem kan indien nodig de juiste voedingssnelheid worden ingesteld. Na langdurig gebruik kan de spindel slijten en heeft het systeem zelf een gereedschapscompensatiefunctie.

6. Alle bewegende glijoppervlakken maken gebruik van een gecentraliseerd automatisch smeerapparaat om de levensduur van de werktuigmachine te garanderen.

7. De beweging van de schuiftafel wordt aangedreven door een servomotor, waardoor digitale instelling van meerdere coördinaten mogelijk is, wat resulteert in een hoge positioneringsnauwkeurigheid, weinig trillingen en een hoge reactiesnelheid.

8. Tijdens de bewerking wordt op het touchscreen de status van de werkstukbewerking weergegeven en is er een alarmfunctie bij storingen.

9. Volledig gesloten bescherming zorgt voor persoonlijke veiligheid en verbetert de verwerkingsomgeving.

Hoofdconfiguratie

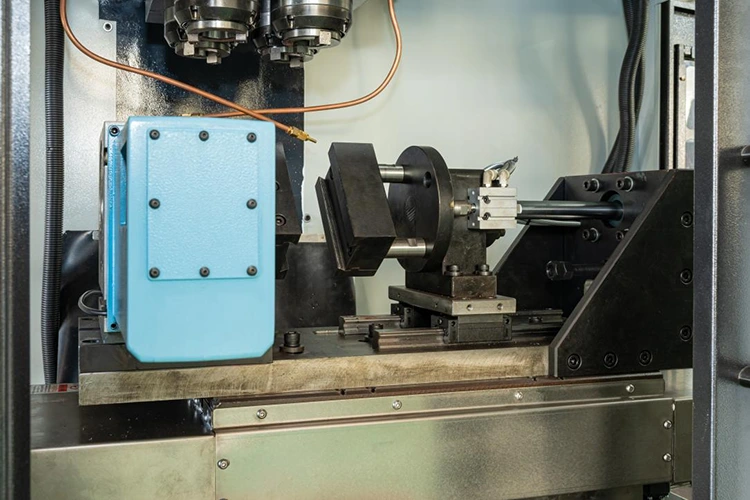

Parameters van de vierde as

Installatie-instructie

1. De installatie van het platform moet worden aangepast in overeenstemming met de bepalingen van artikel 3.1 van GB/T17421.1-1998. Plaats de werkbank in het midden van de slag en plaats een waterpas in het midden van de werkbank. De aflezing van het niveau in zowel verticale als horizontale richting mag niet groter zijn dan 0,04/1000 mm.

2. Het netsnoer mag niet kleiner zijn dan 4 mm². Nadat de bedrading is voltooid, controleert u of de bedrading correct is en of de bedradingsklemmen zijn vastgedraaid.

3. De installatie van de verticale 4-spindel CNC-samengestelde machine moet indien nodig worden geaard, de weerstand van de machine tegen aarde moet minder dan 4 ohm zijn en de diameter van de aardingsdraad moet groter zijn dan 2,5 mm².

Toepassingsgebieden

YueLi hoogwaardige verticale 4-spindel CNC-compoundmachine is in staat om het metaalsnijden van koperen onderdelen, aluminium onderdelen, zinklegeringen en stalen onderdelen te voltooien, en is geschikt voor industrieën zoals loodgieterswerk en sanitair, brandbestrijdingskleppen, hardware voor deurbediening, hardware voor huishoudelijke apparaten, watermeter- en auto- / motorfietsonderdelen en ruimtevaart.
