500 Vierassige CAM-draaitafel
  • 500 Vierassige CAM-draaitafel500 Vierassige CAM-draaitafel

500 Vierassige CAM-draaitafel

Nieuwste Hot Sale 500 vierassige CAM-draaitafel gemaakt in China. YueLi is een fabrikant en leverancier van 500 vierassige CAM-draaitafels in China.

Stuur onderzoek

Productomschrijving

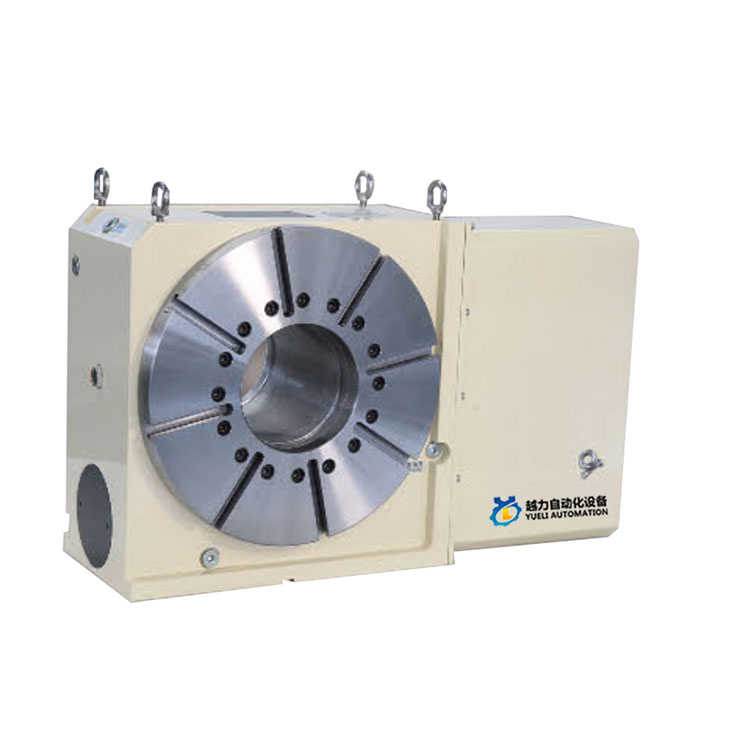

Yueli 500 vierassige CAM-draaitafel

CAM-type CNC-rotatie zonder terugslag

Koop Hot Sale 500 vierassige CAM-draaitafel gemaakt in China. YueLi is een fabrikant en leverancier van 500 vierassige CAM-draaitafels in China.


De transmissiestructuur van de nokkenrol is in het product toegepast.

CAM-as naaldlager voorcompressie geen spleetrolaandrijving.

Geen glijdende wrijving, behoud continu geen spleetkarakteristieken.

Hoge nauwkeurigheid van voorwaartse en achterwaartse bewegingsherhaling.

Hoge stijfheid, hoog rendement.

Veroorzaakt geen slechte nauwkeurigheid als gevolg van temperatuurstijging.

Regelmatig kalibreren en afstellen is niet nodig.



Werkingsprincipe en kenmerken van CNC-draaitafel van het nokkentype

Principe van voorladen



Vergeleken met de traditionele NC-draaitafel van het wormwieltype, heeft de NC-draaitafel van het rooster-CAM-type een hogere precisie

Bedrijfskarakteristieken van graad, hoge snelheid, nul rugspeling en zware belasting. Voer axiale nokken in

Het naaldlager op de uitgaande askoepel van het gebogen oppervlak met constante snelheid is een voorgecomprimeerde rolcontacttransmissie,

Om een ​​nulspeling en een hogere snelheid te bereiken, dankzij de rollende transmissie vrijwel nul

Wrijvingsbeweging, zodat het mechanisme geen terugslagtransmissie, hoge precisiepositionering en geen noodzaak kan behouden

Er moeten regelmatig kalibratie- en aanpassingswerkzaamheden worden uitgevoerd. Lattice CAM-type CNC-draaitafel, Han uit de asgebruik

Het grote lager is op de ronde buitenwand van de as aangebracht en de twee uiteinden van de CAM-ingaande as zijn voorzien van dubbele lagers.

Het verbetert ook de stabiliteit en het draagvermogen van de draaitafel en kan de verwerking beter aan. Hoge snelheid en zware snijkracht, verbeteren de nauwkeurigheid en efficiëntie van de bewerking en verlagen de kosten.



Vergelijking van de mechanismekarakteristieken van CAM-type NC-draaitafel zonder speling



Nee.

Item

Wals CAM Droger 1M

Wormwieltype

1

Type aandrijving

CCW

Uitgangshoek



- CCWa Outout De 360

2

Rijstatus

Rollend contact

Schuifcontact

3

Materiaal: hardheid van het contact

Nokkenas:gehard staal; HRC60

Wormschacht: gehard staal; HRC60

Nokkenvolgers;Lagerstaal; HRC60

Wormwiel; Fosfaat brons; HB90

4

Voorladen

○JA

X Nee

5

Transmissie-efficiëntie

〇Hoger

△Lager

Positioneringstijd 90° (voorbeeld)


Artikel nr. 0.

Concurrent


Maak de spilklemming los

Acceleratie

Lineaire roterende beweging

Lineaire roterende beweging

Vertragen

Vertragen

Bewerkingsvrijgave

Bewerkingsvrijgave

Klem spindel

Klem spindel

Cyclustijd

Cyclustijd


Snelheid capaciteit
Stijfheid



Duurzaamheid
3 Rollager


Yueli500  Referentiegegevens



CODE NEE

EENHEID

Yueli500

Tafeldiameter

φmm

500

Midden hoogte

mm

320

Spindel gat

φmm

200


T-sleufbreedte

mm

14

Gids sleutelbreedte

mm

18

Servomotor

FANUC

b22

MITSUBISCH

HF302

Minimale toename



0,001°

Tandwielsnelheid



1:80

Max. rotatiesnelheid (3000 tpm)

toerental

25

Uitgangssnelheid koppel

kg/m

350

Hydraulische hulpbron pneumatisch/hydraulisch

kg/m²

40

Uitgangskoppel bij rem

kg/m

350

Nauwkeurigheid van indexeren

sec

15

Herhaalbaarheid

sec

4

Productkwaliteit

kg

600

Toegestaan

zwaargewicht

verticaal

kg

400

horizontaal

kg

800

verticale losse kop

kg

800

Toegestane belasting



kgf-m

5000

F*L

kgf-m

400

F

F*L

kgf-m

350


Yueli500 Afmetingen van de draaitafel
