Tandwielmotor

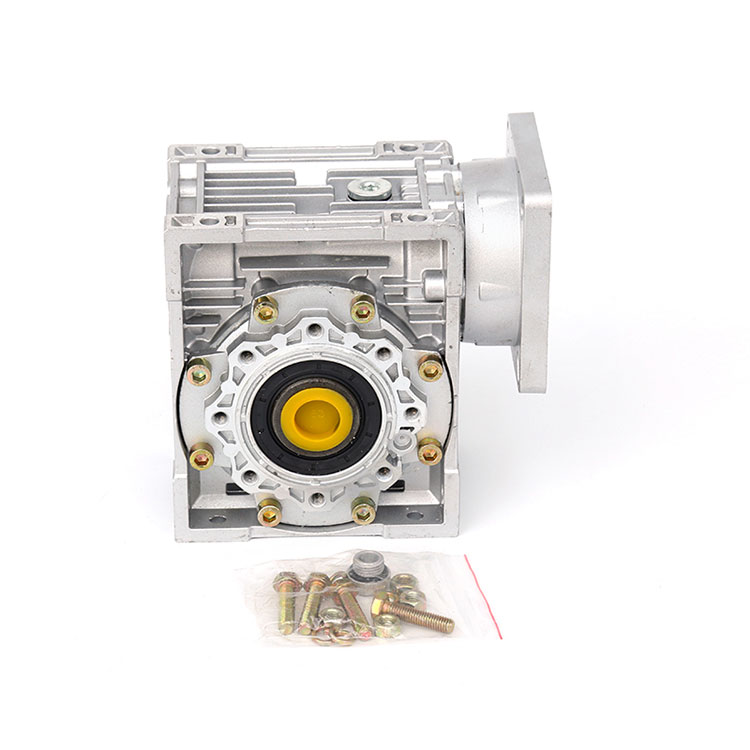

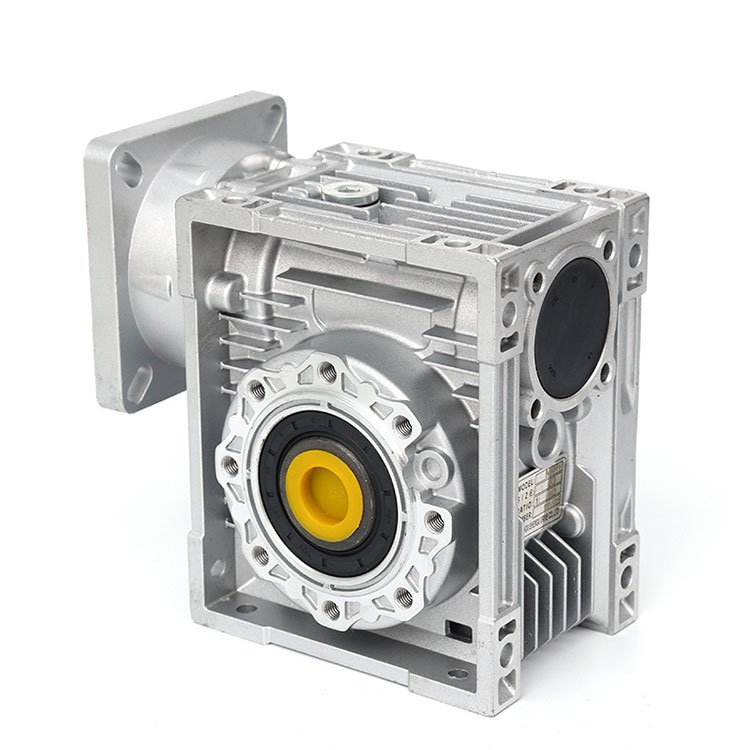

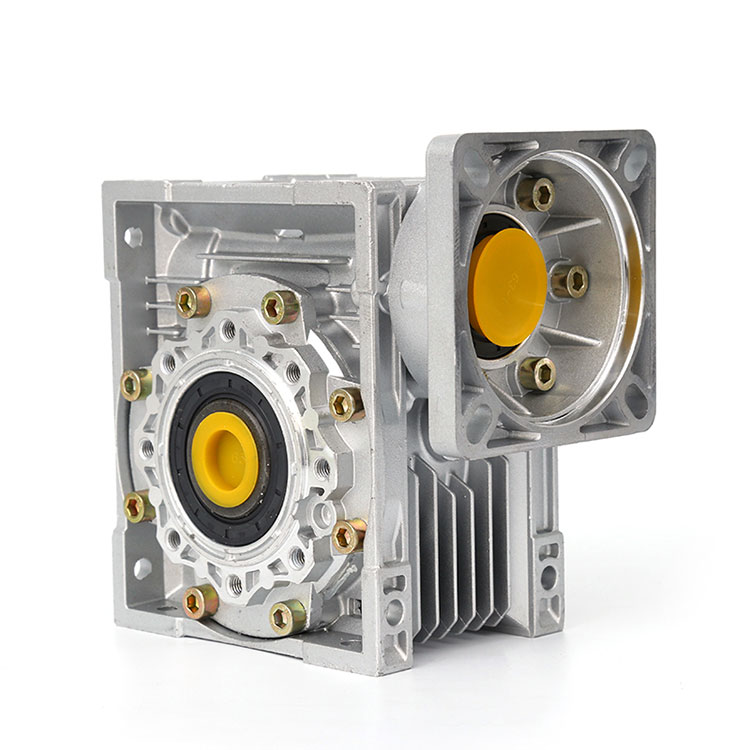

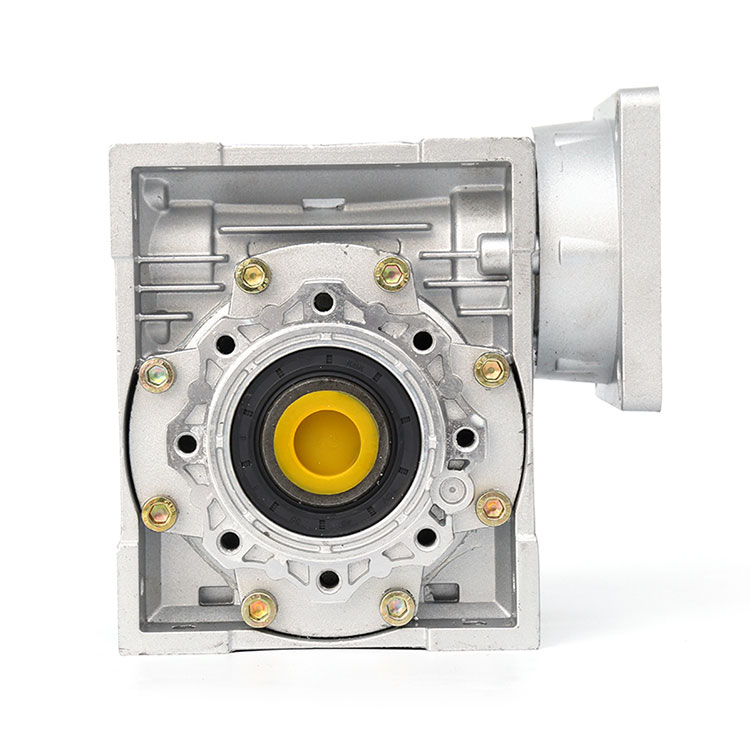

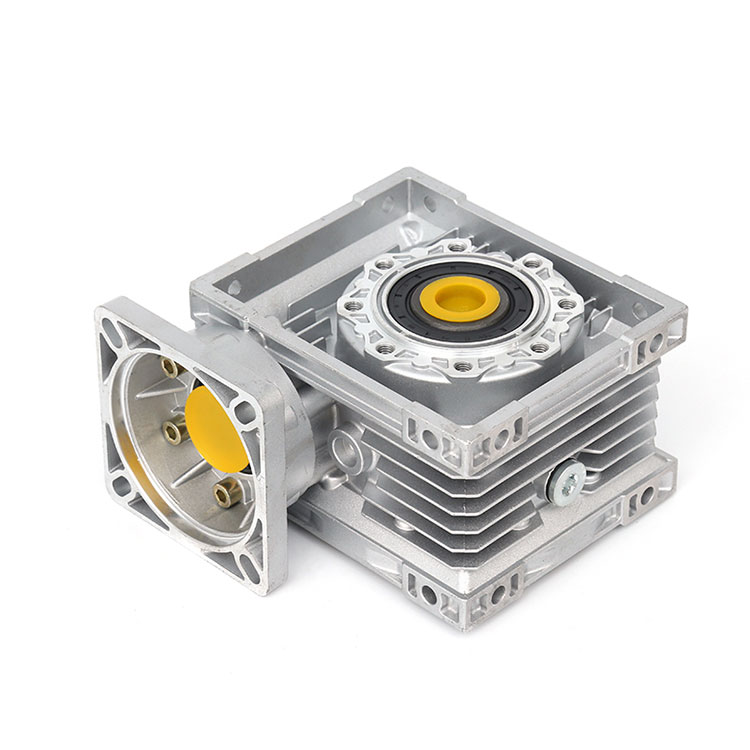

RV 63 verloopstuk is een van de modellen van de wormwormreductiemiddel uit de RV-reductieserie. Het is samengesteld uit een worm en een wormwiel, met een compacte structuur, een grote overbrengingsverhouding en transmissiemachines met zelfremmende functie onder bepaalde omstandigheden. Het is een van de meest gebruikte reductiemiddelen.

RV 63 verloopstuk in overeenstemming met de nationale standaard GBl0085-88 cilindrische wormwielwormparameters, absorbeert de meest geavanceerde technologie in binnen- en buitenland, een unieke en nieuwe "vierkante doos" -vormstructuur, de doosvorm is prachtig, met hoogwaardig aluminium gegoten legering, heeft de volgende voordelen:

1, compacte mechanische structuur, licht volume en vorm, klein en efficiënt;

2, goede warmte-uitwisselingsprestaties, snelle warmteafvoer;

3, eenvoudige installatie, flexibel en licht, superieure prestaties, eenvoudig onderhoud en reparatie;

4, soepele werking, laag geluidsniveau, duurzaam;

5, sterke toepasbaarheid, veiligheid en betrouwbaarheid.

Momenteel wordt het op grote schaal gebruikt in verschillende industrieën van mechanische vertragingsapparatuur voor productieprocessen, die goed wordt ontvangen door gebruikers. Het is de beste keuze voor moderne industriële apparatuur om een ​​groot koppel, een grote snelheidsverhouding, een laag geluidsniveau en een hoge stabiliteit te bereiken, een mechanisch vertragingstransmissiecontroleapparaat.

 Productstructuurdiagram

1, soepele transmissie, trillingen, impact en geluid zijn klein, grote vertragingsverhouding, brede veelzijdigheid, kan worden gebruikt met een verscheidenheid aan mechanische apparatuur.

2, kan een grote overbrengingsverhouding verkrijgen met eentraps transmissie, compacte structuur, de meeste modellen van verloopstukken hebben een goede zelfremmende werking, de mechanische uitrusting met remvereisten kan het remapparaat redden.

3. Het wrijvingsverlies van de wormtand en het wormtandoppervlak is groot, dus de transmissie-efficiëntie is lager dan die van het tandwiel, gemakkelijk te verwarmen en hogere temperaturen.

4. Hogere eisen aan smering en koeling.

5, goede onderlinge afstemming, wormwielen zijn vervaardigd volgens de nationale normen, lagers, oliekeerringen worden gebruikt met standaardonderdelen.

6, het doostype heeft een basistype (dooslichaam is verticale of horizontale structuur met vloerplaat) en universeel type (dooslichaam is kubusvormig, veel zijden met vaste schroefgaten, niet met vloerplaat of een andere voetplaat en andere structurele typen)

7, de verbindingsmodus van de ingaande as heeft het basistype (enkele ingaande as en dubbele ingaande as), met twee soorten motorflens.

8. Positierichting van de uitvoer- en invoeras en invoeras naar beneden en naar boven; uitgangsas op en neer; invoeras omhoog en omlaag.

9, beschikbare RV 63 verloopstuk en andere RV-serie verloopstuk 2 of 3 meertraps verloopstuk, om een ​​geweldige overbrengingsverhouding te verkrijgen.

Verminderde motorselectie

Productoverzicht Productoverzicht

Eentraps wormwielreductor

Door gebruik te maken van de hoogwaardige spuitgietkast van aluminiumlegering, is het uiterlijk licht

● Hoog draagvermogen, stabiele transmissie, weinig trillingen, laag geluidsniveau.

● Een verscheidenheid aan verbindingsstructuren met ingangsvermogen en koppeluitgang om aan de behoeften van verschillende verbindingen te voldoen; Het doosvormige ontwerp en de lay-out van de basisgaten passen zich aan een verscheidenheid aan installatiemethoden aan, sterke veelzijdigheid.

● Kleine en middelgrote kist heeft een volledig gesloten structuur, sterke afdichting, de smeerolie in de kist is niet gemakkelijk te verliezen en te bederven, hoeft niet te worden vervangen, eenvoudig onderhoud.

 Tweetraps wormwielreductor

● Het is samengesteld uit een eentraps wormreductiemiddel, met alle voordelen van een eentraps wormreductiemiddel, en het verkrijgen van een grote overbrengingsverhouding.

● Gangbare tweetrapscombinatiemodellen zijn: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. Als gebruikers hebben speciale vereisten, ze kunnen 25,30,40,50,63,75,90,110,130,150 kiezen als gecombineerde eenheden op basis van de werkelijke behoeften.

Selectiemethode Servicefactor

Om de NMRV-wormreductiemiddel correct te kiezen, moet u eerst de volgende punten begrijpen:

● belastingsomstandigheden toepassingsfrequentie M boek cong 2 sterf niet van de grond om de berg te betalen

● werksituatie Bepaal de arbeidsomstandighedencoëfficiënt K1 en de arbeidsomstandighedencorrectiecoëfficiënt K2

● Mechanische belastingstypen A, B en C worden bepaald volgens Tabel 1.

● Controleer de arbeidsomstandighedencorrectiecoëfficiënt K2 volgens Tabel 2.

Pagina-07

Selectie van mechanische belastingstypes (Tabel 1)

Tabel 1 Keuze van de belastingsclassificatie van machines

Correctiefactor voor werkomstandigheden K2 is geselecteerd (Tabel 2)

De arbeidsomstandighedencoëfficiënt K1 wordt geselecteerd (Figuur 1) Diagram 1 arbeidsomstandighedencoëfficiënt K1

 Selecteer het verloopstuk

● De gebruiker moet eerst de ingevoerde mechanische belasting T (koppel) van de werkmachine bepalen, T vermenigvuldigd met de werkomstandighedencoëfficiënt K1, en vervolgens vermenigvuldigd met de werkomstandighedencorrectiecoëfficiënt K 2, dat wil zeggen om de uitgangskoppelwaarde te verkrijgen van het reductiemiddel, en gecombineerd met de snelheidsverhouding of uitgangssnelheidswaarde, selecteert u de vereiste reductiemiddelspecificaties.

● De gebruiker kan ook het uitgangskoppel berekenen op basis van het bekende ingangsvermogen, gecombineerd met de verhoudingswaarde of de uitgangssnelheidswaarde, en het verloopstuk selecteren.

Steekproef

Voorbeeld 1. Universele transportband (gelijkmatige belasting)

Koppel: 19N.m looptijd 8 uur/dag

Snelheid: ongeveer 55 omw/min, startfrequentie: 10 keer/uur

Reductiemiddel: 1/25, omgevingstemperatuur: binnen 25℃

① Volgens Tabel 1 wordt het belastingstype bepaald

Belastingstype: geen impact uniforme belasting, selecteer A;

② Volgens AFB. 1, neem het frequentiesnijpunt van 10 keer / uur op lijn A en ontdek de coëfficiënt K1 = 1 van de looptijd van 8 uur / dag;

③ Volgens Tabel 2 is de coëfficiënt K2=1;

④ Dan is de koppelwaarde 19 K1 K2=1911=19 N. En m, met de optionele dichtstbijzijnde 19 N. De snelheidsreductiemiddel van m.

Geselecteerd resultaat: NMRV30-1/25

Het ingangsvermogen is 0,18 kW, de uitgangssnelheid is 56 tpm en het uitgangskoppel is 21 N.m

Voorbeeld 2. Transportband (middelmatige slagbelasting)

Koppel: 65N. M., looptijd: 16 uur / dag,

N,00 keer / uur,

Reducer: 1/60, "Slechte temperatuur: 35℃, directe motoraansluiting

① Volgens Tabel 1 wordt het belastingstype bepaald

Type belasting: milde impactbelasting, selecteer B;

② Volgens AFB. 1, neem het steunpunt van de frequentie 100 keer / uur op de B-lijn en vind de coëfficiënt van 16 uur / dag looptijd K1 = 1,65;

③ Volgens Tabel 2 is de coëfficiënt K2=1,15;

④ De koppelwaarde is 65xK1xK2=70x1.65x1.15=1 23 N. En m, kan de dichtstbijzijnde 123N kiezen. De snelheidsreductiemiddel van m.

Geselecteerd resultaat: NMRV63-1/60

Het ingangsvermogen is 0,55 kW, de uitgangssnelheid is 23,3 tpm en het uitgangskoppel is 140 N.m

Beschrijving modelnummer: Modelopmerkingen

Controle van binnenlandse en buitenlandse modellen. Vergelijkingstabel van het model

Procesproces en testapparatuur

Technische en testapparatuur

Met uiterst nauwkeurige CNC-bewerkingsmachines en bewerkingscentra, geavanceerde apparatuur en testinstrumenten

Uitstekende technologie en een strikt en perfect kwaliteitsmanagementsysteem

En kom samen met de professionele en technische elite en een toonaangevend wetenschaps- en technologieteam

Maak volledig gebruik van nieuwe technologie, nieuwe processen en nieuwe materialen om de stabiliteit en betrouwbaarheid van producten te garanderen

Productkwaliteit komt voort uit de geavanceerde productiemiddelen, en het gevoel voor kwaliteitskwaliteit komt voort uit de voortdurende innovatie

zaken hebben aandacht nodig

1. De werkomgevingstemperatuur is -40℃ - + 40℃. Wanneer de werkomgevingstemperatuur lager is dan 0℃, moet de smeerolie vóór het starten tot meer dan 0℃ worden verwarmd. Wanneer de werkomgevingstemperatuur hoger is dan 40℃, moeten er koelmaatregelen worden genomen.

2. Het wormwielreductiemiddel kan positief en omgekeerd roteren
