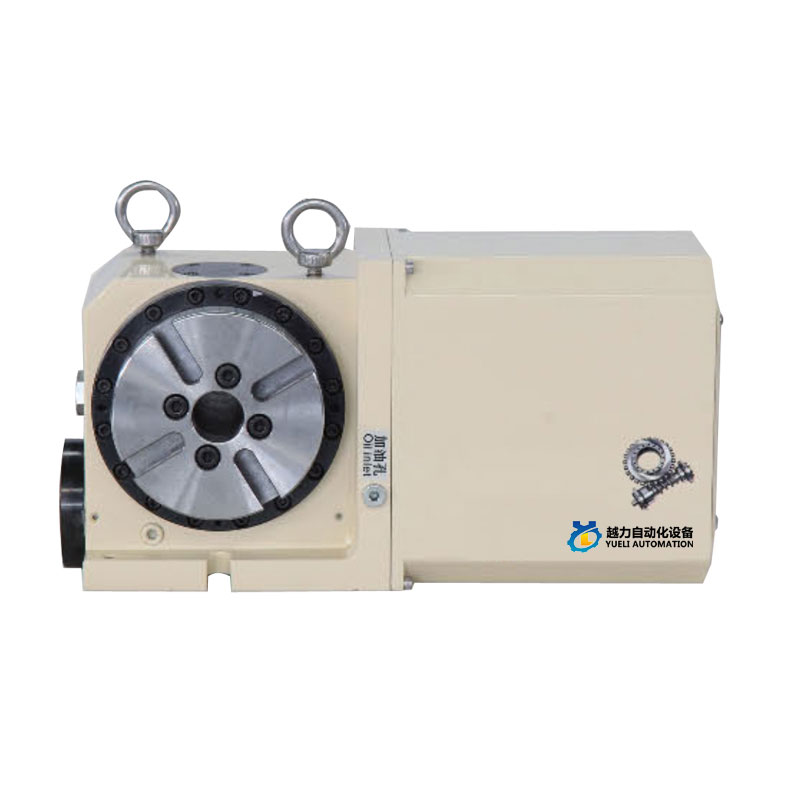

Welkom bij groothandel of op maat gemaakte 125 vierassige CAM-draaitafel vanuit onze fabriek op elk moment. Wij bieden u fabriekskortingsprijzen voor onze producten. YueLi is 125 fabrikanten en leveranciers van vierassige CAM-draaitafels in China.
Welkom bij groothandel 125 vierassige CAM-draaitafel van ons, elk verzoek van klanten wordt binnen 24 uur beantwoord. YueLi is de professionele fabrikant, wij willen u graag 125 vierassige CAM-draaitafels leveren en wij bieden u de beste after-sales service en tijdige levering.
De transmissiestructuur van de nokkenrol is in het product toegepast.
CAM-as naaldlager voorcompressie geen spleetrolaandrijving.
Geen glijdende wrijving, behoud continu geen spleetkarakteristieken.
Hoge nauwkeurigheid van voorwaartse en achterwaartse bewegingsherhaling.
Hoge stijfheid, hoog rendement.
Veroorzaakt geen slechte nauwkeurigheid als gevolg van temperatuurstijging.
Regelmatig kalibreren en afstellen is niet nodig.
Vergeleken met de traditionele NC-draaitafel van het wormwieltype, heeft de NC-draaitafel van het rooster-CAM-type een hogere precisie
Bedrijfskarakteristieken van graad, hoge snelheid, nul rugspeling en zware belasting. Voer axiale nokken in
Het naaldlager op de uitgaande askoepel van het gebogen oppervlak met constante snelheid is een voorgecomprimeerde rolcontacttransmissie,
Om een nulspeling en een hogere snelheid te bereiken, dankzij de rollende transmissie vrijwel nul
Wrijvingsbeweging, zodat het mechanisme geen terugslagtransmissie, hoge precisiepositionering en geen noodzaak kan behouden
Er moeten regelmatig kalibratie- en aanpassingswerkzaamheden worden uitgevoerd. Lattice CAM-type CNC-draaitafel, Han uit de asgebruik
Het grote lager is op de ronde buitenwand van de as aangebracht en de twee uiteinden van de CAM-ingaande as zijn voorzien van dubbele lagers.
Het verbetert ook de stabiliteit en het draagvermogen van de draaitafel en kan de verwerking beter aan
Hoge snelheid en zware snijkracht verbeteren de nauwkeurigheid en efficiëntie van de bewerking en verlagen de kosten.
Nee. |
Item |
Wals CAM Droger 1M |
Wormwieltype |
1 |
Type aandrijving |
CCW Uitgangshoek |
- CCWa Outout De 360 |
2 |
Rijstatus |
Rollend contact |
Schuifcontact |
3 |
Materiaal: hardheid van het contact |
Nokkenas:gehard staal; HRC60 |
Wormschacht: gehard staal; HRC60 |
Nokkenvolgers;Lagerstaal; HRC60 |
Wormwiel; Fosfaat brons; HB90 |
||
4 |
Voorladen |
○JA |
X Nee |
5 |
Transmissie-efficiëntie |
〇Hoger |
△Lager |
|
Artikel nr. 0. |
Concurrent |
|
Maak de spilklemming los |
|||
Acceleratie |
|||
Lineaire roterende beweging |
Lineaire roterende beweging |
||
Vertragen |
Vertragen |
||
Bewerkingsvrijgave |
Bewerkingsvrijgave |
||
Klemspindel |
Klemspindel |
||
Cyclustijd |
Cyclustijd |
Snelheid capaciteit |
Stijfheid |
|
|
Duurzaamheid |
3 Rollager |
|
|
CODE NEE |
EENHEID |
YUELI125 |
|
Tafeldiameter |
φmm |
125 |
|
Midden hoogte |
mm |
110 |
|
Spindel gat |
φmm |
30 |
|
T-sleufbreedte |
mm |
12 |
|
Gids sleutelbreedte |
mm |
14 |
|
Servomotor |
FANUC |
b4 |
|
MITSUBISCH |
HF105 |
||
Minimale toename |
|
0,001° |
|
Tandwielsnelheid |
|
30 |
|
Max. rotatiesnelheid (3000 tpm) |
toerental |
100 |
|
Uitgangssnelheid koppel |
kg/m |
1 |
|
Hydraulische hulpbron pneumatisch/hydraulisch |
kg/m² |
6 |
|
Uitgangskoppel bij rem |
kg/m |
7 |
|
Nauwkeurigheid van indexeren |
sec |
40 |
|
Herhaalbaarheid |
sec |
4 |
|
Productkwaliteit |
kg |
27 |
|
Toegestaan zwaargewicht |
verticaal |
kg |
20 |
horizontaal |
kg |
40 |
|
verticale losse kop |
kg |
40 |
|
Toegestane belasting |
|
kgf-m |
600 |
|
F*L kgf-m |
6 |
|
F |
F*L kgf-m |
7 |
