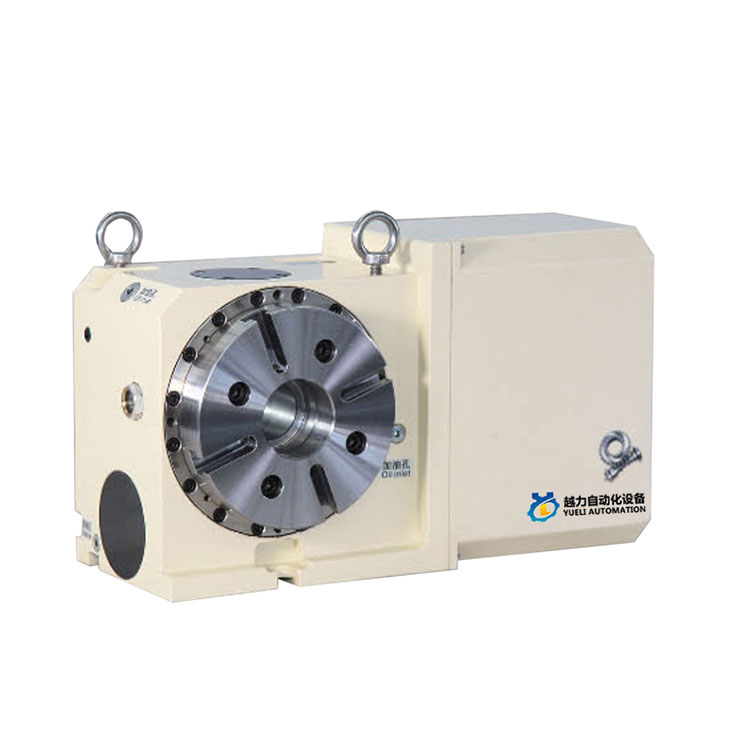

Yueli 170 vierassige CAM-draaitafel

YueLi is een van de beroemde China 170 vierassige CAM-draaitafelfabrikanten en leveranciers. Onze fabriek is gespecialiseerd in de productie van 170 vierassige CAM-draaitafels. Welkom bij het kopen van 170 vierassige CAM-draaitafel bij ons. Elk verzoek van klanten wordt binnen 24 uur beantwoord.

CAM-type CNC-rotatie zonder terugslag

De transmissiestructuur van de nokkenrol is in het product toegepast.

CAM-as naaldlager voorcompressie geen spleetrolaandrijving.

Geen glijdende wrijving, behoud continu geen spleetkarakteristieken.

Hoge nauwkeurigheid van voorwaartse en achterwaartse bewegingsherhaling.

Hoge stijfheid, hoog rendement.

Veroorzaakt geen slechte nauwkeurigheid als gevolg van temperatuurstijging.

Regelmatig kalibreren en afstellen is niet nodig.

Werkingsprincipe en kenmerken van CNC-draaitafel van het nokkentype
Principe van voorladen

Vergeleken met de traditionele NC-draaitafel van het wormwieltype, heeft de NC-draaitafel van het rooster-CAM-type een hogere precisie

Bedrijfskarakteristieken van graad, hoge snelheid, nul rugspeling en zware belasting. Voer axiale nokken in

Het naaldlager op de uitgaande askoepel van het gebogen oppervlak met constante snelheid is een voorgecomprimeerde rolcontacttransmissie,

Om een ​​nulspeling en een hogere snelheid te bereiken, dankzij de rollende transmissie vrijwel nul

Wrijvingsbeweging, zodat het mechanisme geen terugslagtransmissie, hoge precisiepositionering en geen noodzaak kan behouden

Er moeten regelmatig kalibratie- en aanpassingswerkzaamheden worden uitgevoerd. Lattice CAM-type CNC-draaitafel, Han uit de asgebruik

Het grote lager is op de ronde buitenwand van de as aangebracht en de twee uiteinden van de CAM-ingaande as zijn voorzien van dubbele lagers.

Het verbetert ook de stabiliteit en het draagvermogen van de draaitafel en kan de verwerking beter aan

Vergelijking van de mechanismekarakteristieken van CAM-type NC-draaitafel zonder speling

Positioneringstijd 90° (voorbeeld)

Snelheid capaciteit	Stijfheid

Duurzaamheid	3 Rollager

Yueli170  Referentiegegevens

Yueli170 Afmetingen van de draaitafel
