250 Vierassige CAM-draaitafel
  • 250 Vierassige CAM-draaitafel250 Vierassige CAM-draaitafel

250 Vierassige CAM-draaitafel

Professionele Chinese kwaliteit 250 vierassige CAM-draaitafelfabrikanten en leveranciers. YueLi is een fabrikant en leverancier van 250 vierassige CAM-draaitafels in China.

Stuur onderzoek

Productomschrijving

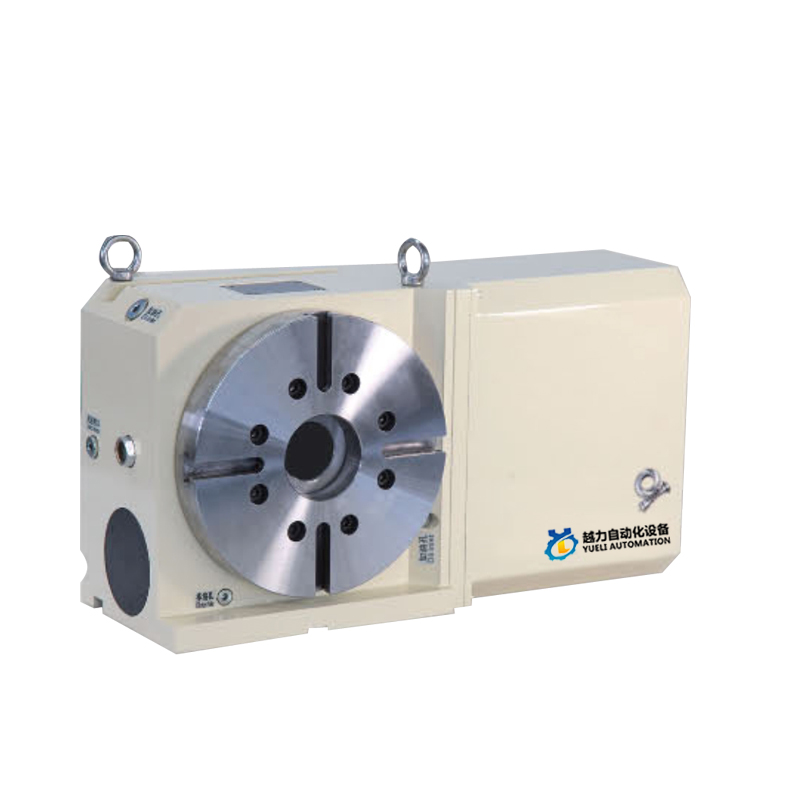

Yueli250 vierassige CAM-draaitafel

CAM-type CNC-rotatie zonder terugslag

China Kwaliteit 250 vierassige CAM-draaitafelfabrikanten en leveranciers. YueLi is een fabrikant en leverancier van 250 vierassige CAM-draaitafels in China.


De transmissiestructuur van de nokkenrol is in het product toegepast.

CAM-as naaldlager voorcompressie geen spleetrolaandrijving.

Geen glijdende wrijving, behoud continu geen spleetkarakteristieken.

Hoge nauwkeurigheid van voorwaartse en achterwaartse bewegingsherhaling.

Hoge stijfheid, hoog rendement.

Veroorzaakt geen slechte nauwkeurigheid als gevolg van temperatuurstijging.

Regelmatig kalibreren en afstellen is niet nodig.



Werkingsprincipe en kenmerken van CNC-draaitafel van het nokkentype

Principe van voorladen



Vergeleken met de traditionele NC-draaitafel van het wormwieltype, heeft de NC-draaitafel van het rooster-CAM-type een hogere precisie

Bedrijfskarakteristieken van graad, hoge snelheid, nul rugspeling en zware belasting. Voer axiale nokken in

Het naaldlager op de uitgaande askoepel van het gebogen oppervlak met constante snelheid is een voorgecomprimeerde rolcontacttransmissie,

Om een ​​nulspeling en een hogere snelheid te bereiken, dankzij de rollende transmissie vrijwel nul

Wrijvingsbeweging, zodat het mechanisme geen terugslagtransmissie, hoge precisiepositionering en geen noodzaak kan behouden

Er moeten regelmatig kalibratie- en aanpassingswerkzaamheden worden uitgevoerd. Lattice CAM-type CNC-draaitafel, Han uit de asgebruik

Het grote lager is op de ronde buitenwand van de as aangebracht en de twee uiteinden van de CAM-ingaande as zijn voorzien van dubbele lagers.

Het verbetert ook de stabiliteit en het draagvermogen van de draaitafel en kan de verwerking beter aan. Hoge snelheid en zware snijkracht, verbeteren de nauwkeurigheid en efficiëntie van de bewerking en verlagen de kosten.



Vergelijking van de mechanismekarakteristieken van CAM-type NC-draaitafel zonder speling



Nee.

Item

Wals CAM Droger 1M

Wormwieltype

1

Type aandrijving

CCW

Uitgangshoek



- CCWa Outout De 360

2

Rijstatus

Rollend contact

Schuifcontact

3

Materiaal: hardheid van het contact

Nokkenas:gehard staal; HRC60

Wormschacht: gehard staal; HRC60

Nokkenvolgers;Lagerstaal; HRC60

Wormwiel; Fosfaat brons; HB90

4

Voorladen

○JA

X Nee

5

Transmissie-efficiëntie

〇Hoger

△Lager

Positioneringstijd 90° (voorbeeld)


Artikel nr. 0.

Concurrent


Maak de spilklemming los

Acceleratie

Lineaire roterende beweging

Lineaire roterende beweging

Vertragen

Vertragen

Bewerkingsvrijgave

Bewerkingsvrijgave

Klem spindel

Klem spindel

Cyclustijd

Cyclustijd


Snelheid capaciteit
Stijfheid



Duurzaamheid
3 Rollager


Yueli250  Referentiegegevens



CODE NEE

EENHEID

Yueli250

Tafeldiameter

φmm

250

Midden hoogte

mm

160

Spindel gat

φmm

75

T-sleufbreedte

mm

14

Gids sleutelbreedte

mm

18

Servomotor

FANUC

b12

MITSUBISCH

HF104

Minimale toename



0,001°

Tandwielsnelheid



1:36

Max. rotatiesnelheid (3000 tpm)

toerental

60

Uitgangssnelheid koppel

kg/m

50

Hydraulische hulpbron pneumatisch/hydraulisch

kg/m²

20

Uitgangskoppel bij rem

kg/m

50

Nauwkeurigheid van indexeren

sec

20

Herhaalbaarheid

sec

4

Productkwaliteit

kg

107

Toegestaan

zwaargewicht

verticaal

kg

125

horizontaal

kg

250

verticale losse kop

kg

250

Toegestane belasting

↓F

kgf-m

1400

F*L

kgf-m

150


F*L

kgf-m

100


Yueli250 Afmetingen van de draaitafel
