CNC-draaibank met schuin bed, servo-revolver en hydraulische losse kop

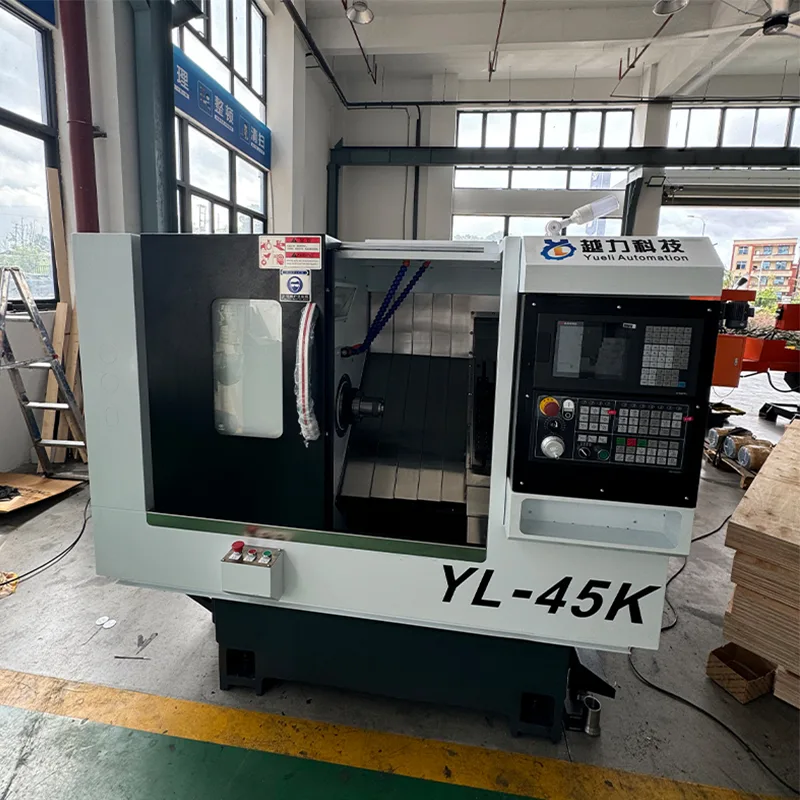

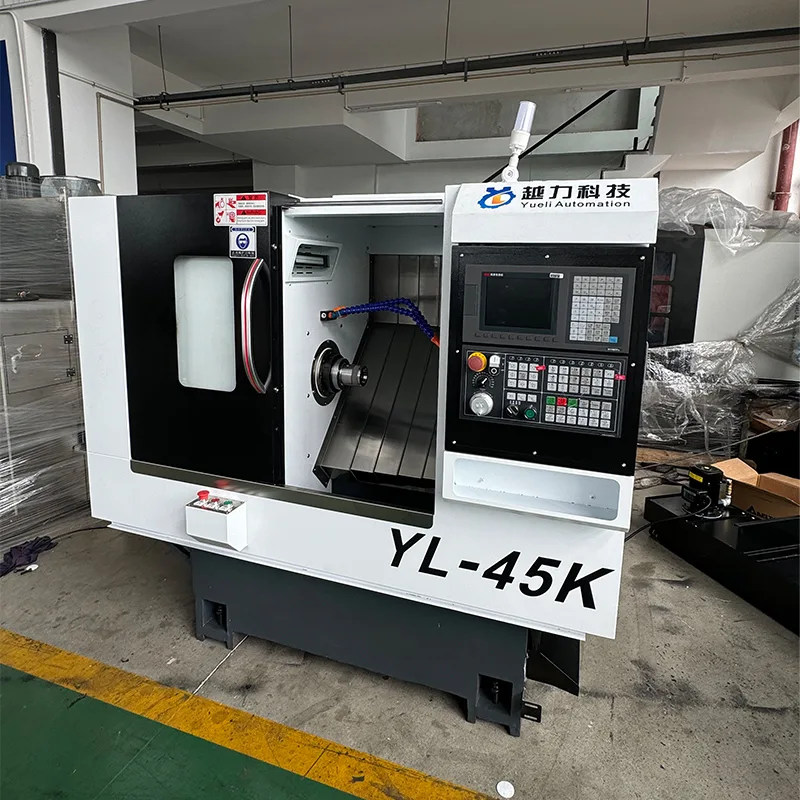

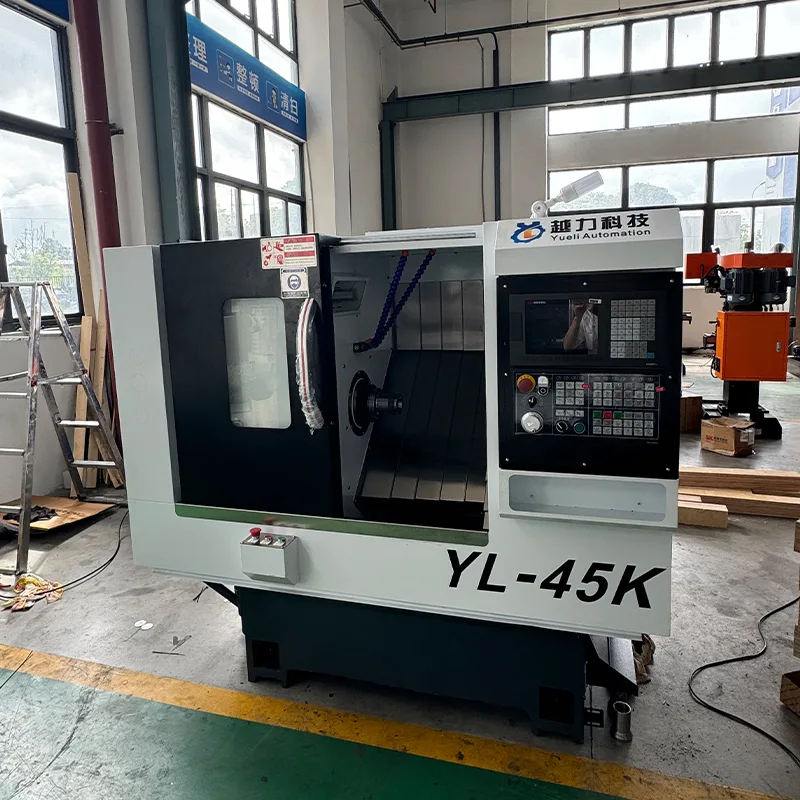

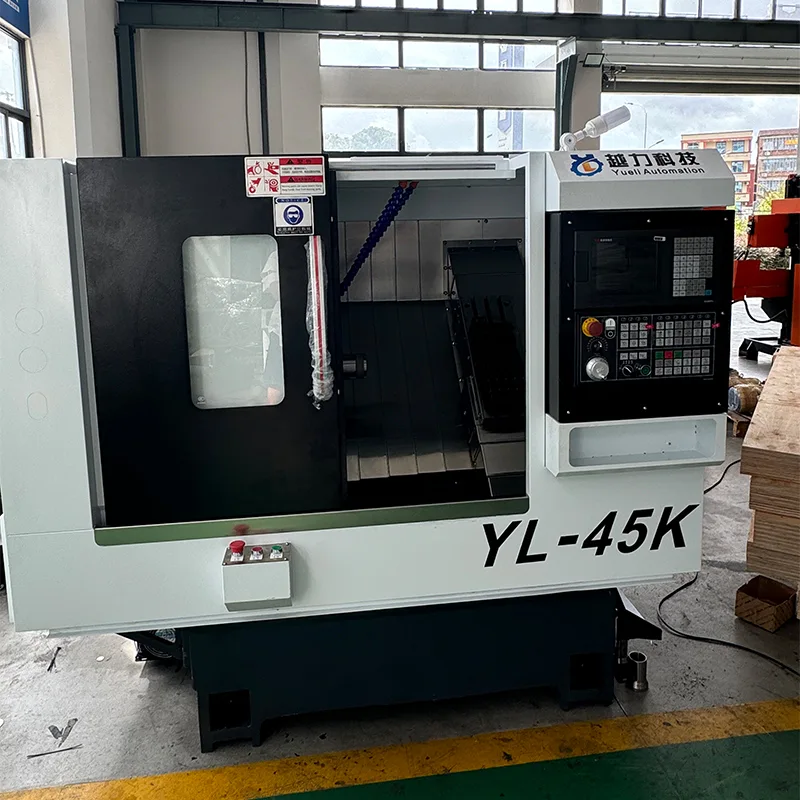

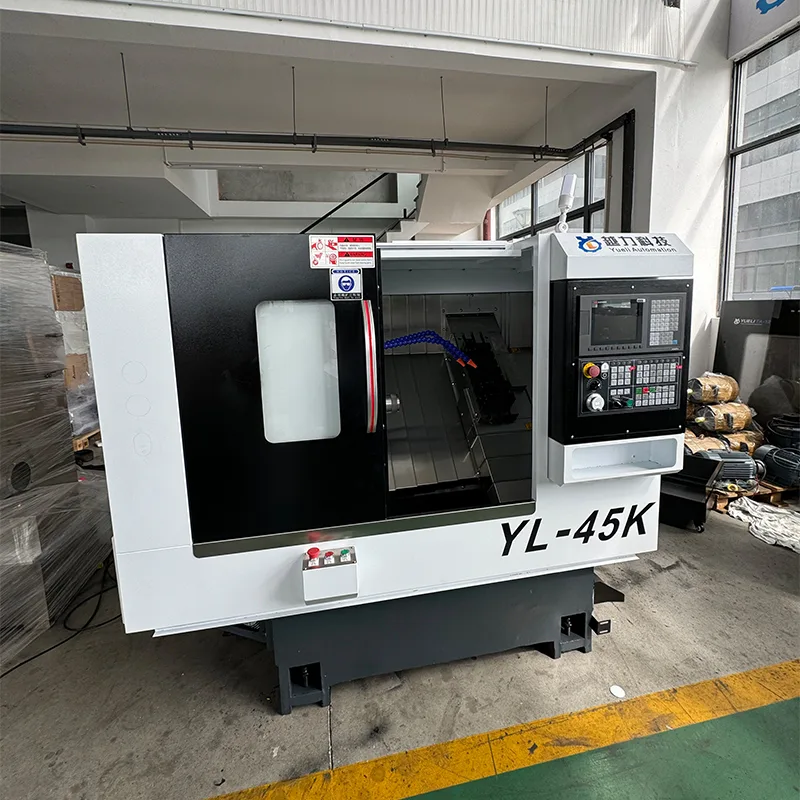

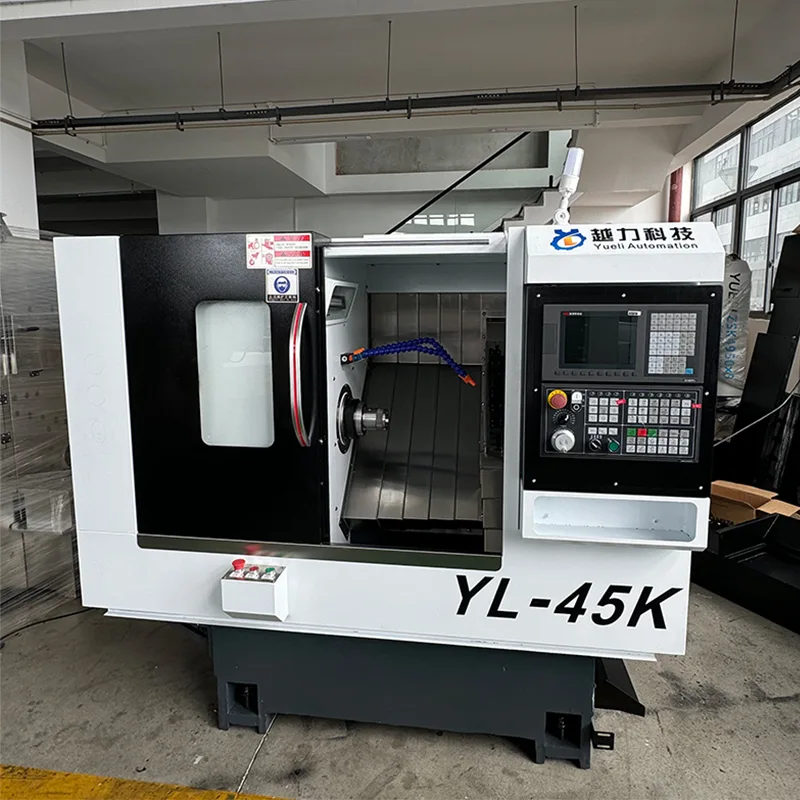

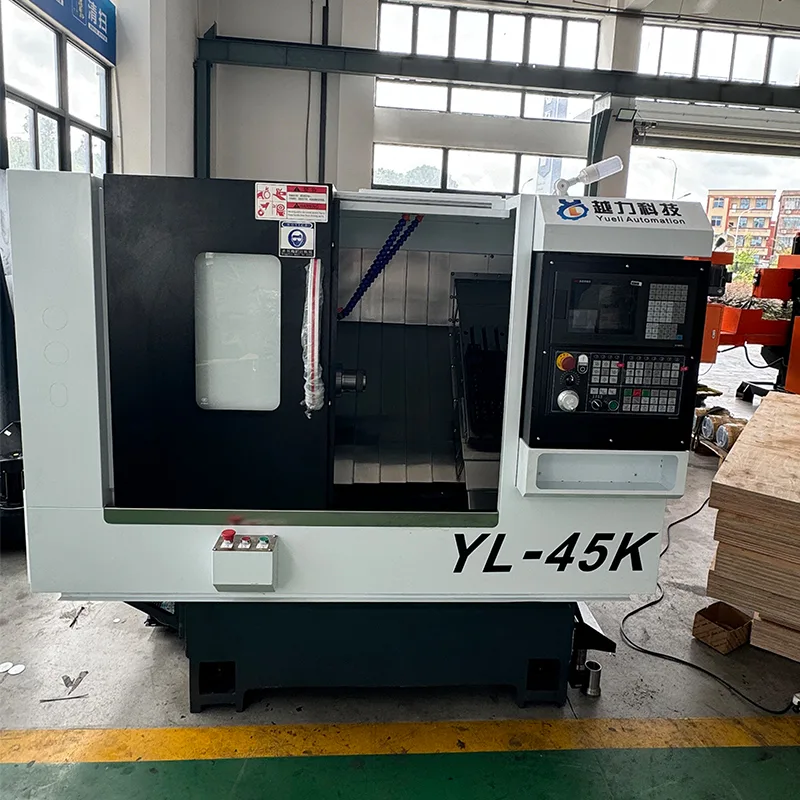

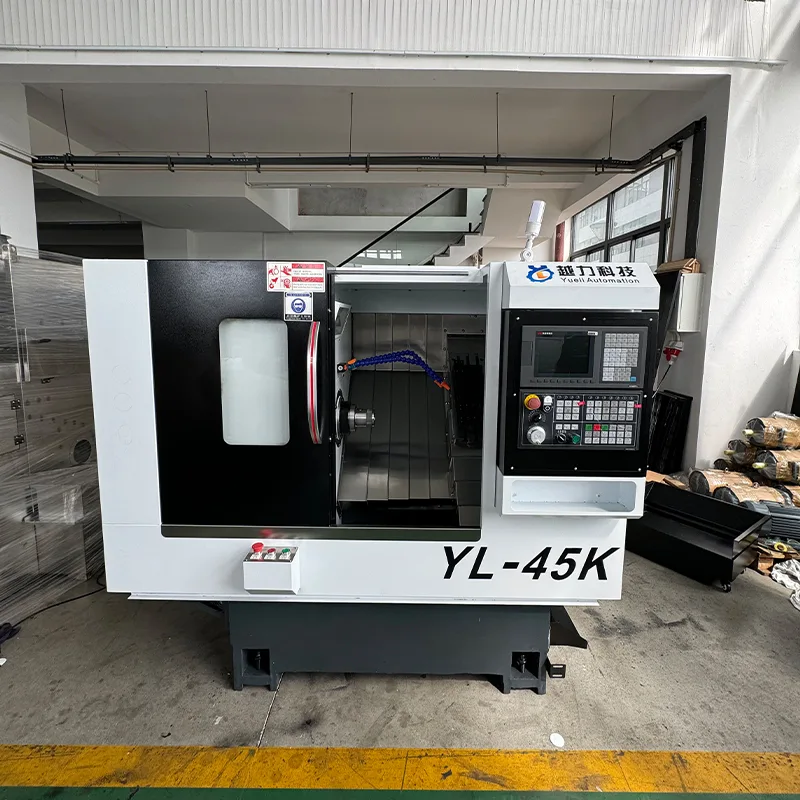

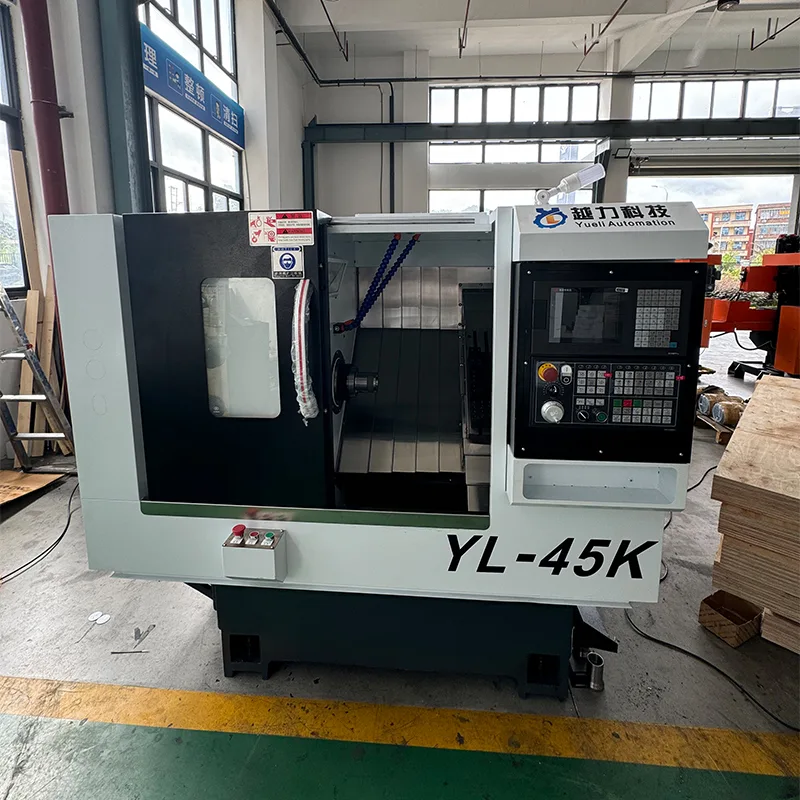

CNC-draaibank met schuin bed met servorevolver en hydraulische losse kop (model YL-46K) is een precisiedraaimachine vervaardigd door Quanzhou Yueli Automation Equipment Co., Ltd. Het 30 graden schuine bedontwerp zorgt voor stijfheid en efficiënte spaanverwijdering tijdens zware snijbewerkingen. Uitgerust met het FANUC Oi-TF PLUS (5) CNC-systeem en Japanse THK 32 mm precisiekogelomloopspindels en 30 mm lineaire rolgeleiders, levert de machine consistente nauwkeurigheid en stabiliteit op lange termijn. De Huahong-spilmotor van 7,5 kW biedt een snelheidsbereik van 0 tot 5000 tpm. De hydraulische losse kop met MT4-conus en een veerweg van 500 mm ondersteunt het stabiel vasthouden van het werkstuk, terwijl de 63 servo-revolver geautomatiseerde gereedschapswissels mogelijk maakt voor een verbeterde productie-efficiëntie.

Kernfuncties

De CNC-draaibank met schuin bed met servorevolver en hydraulische losse kop biedt de volgende belangrijke kenmerken.

· Schuin bedontwerp: 30 graden schuin bed voor verbeterde stijfheid en effectieve spaanstroom tijdens het bewerken.

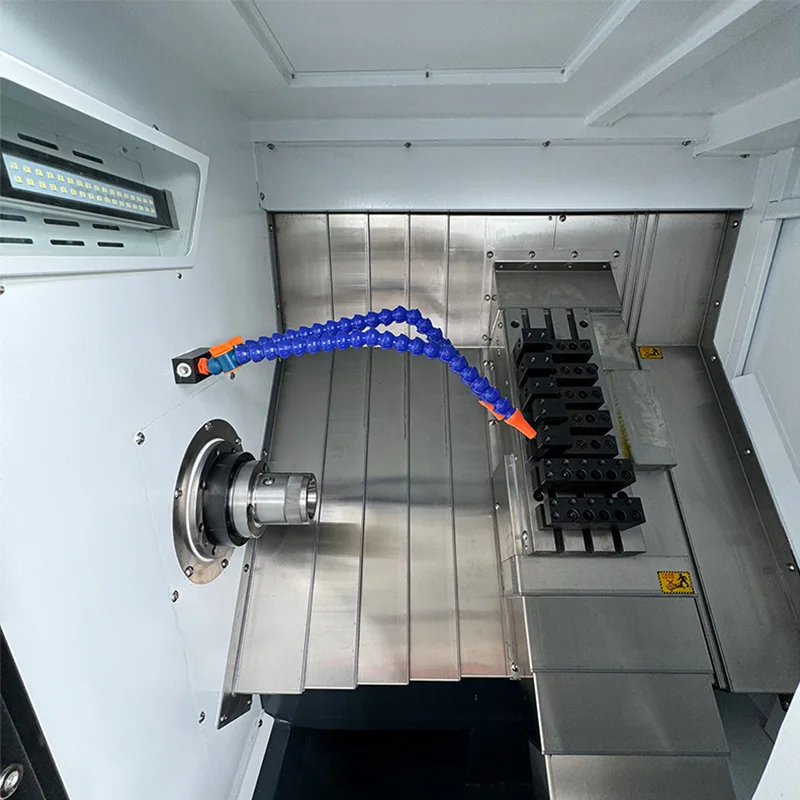

· Zeer nauwkeurige spindel: precisie-spilconstructie van het patroontype met Japanse NSK-lagers. Spindelmodel A2-5 met 170 mm diameter.

· Premium geleidingen: Japanse THK 30 mm precisie lineaire rolgeleiders. X-as met 4 standaardblokken, Z-as met 4 verlengde blokken.

· Precisiekogelomloopspindels: Japanse THK 32 mm kogelomloopspindels met een spoed van 10 mm voor zowel X- als Z-assen.

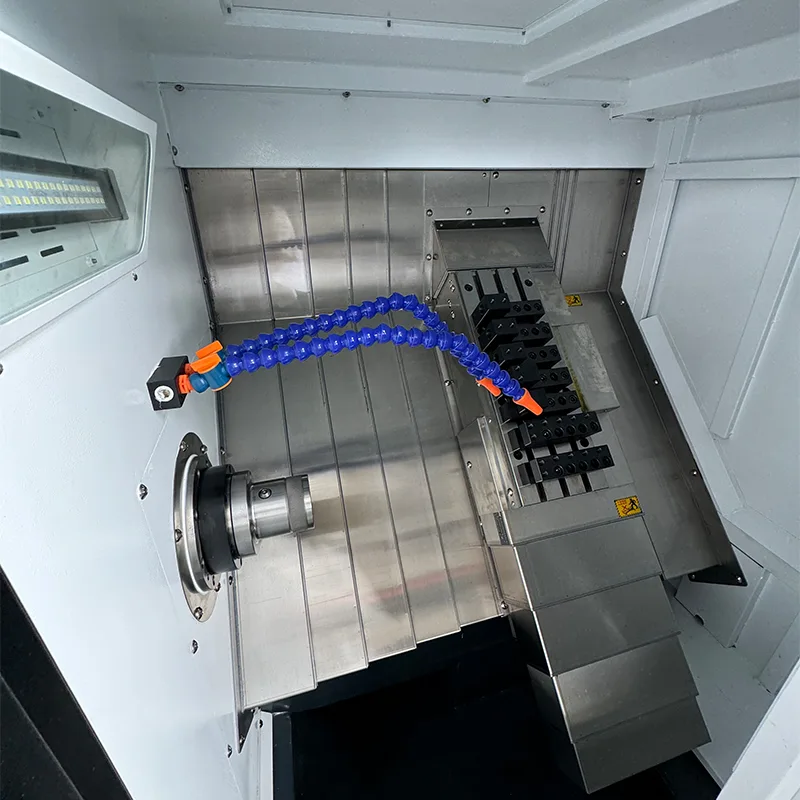

· Servorevolver: 63 servorevolver voor snelle en nauwkeurige gereedschapsindexering.

· Hydraulische losse kop: lineaire geleidingslosse kop met hydraulische aandrijving. Veerweg 500 mm met MT4-conus.

· Motoraandrijfsysteem: hoofdspilmotor met riemaandrijving, X- en Z-servomotoren met directe aandrijfaansluiting.

Technische specificaties

De volgende tabel bevat de volledige technische parameters van de CNC-draaibank met schuin bed met servorevolver en hydraulische losse kop.

Machineconfiguratie

De CNC-draaibank met schuin bed met servorevolver en hydraulische losse kop is gebouwd met de volgende belangrijke componenten en merken.

· CNC-systeem: FANUC Oi-TF PLUS (5) met FANUC X/Z servomotoren en aandrijvingen.

· Spilmotor: Huahong 7,5 kW.

· Kogelomloopspindels: Japanse THK 32 mm precisiekogelomloopspindels.

· Lineaire rolgeleiders: Japanse THK 30 mm precisierolgeleiders.

· Spindelconstructie: Cartridge-precisietype met Japanse NSK-lagers.

· Hydraulische roterende cilinder: Taiwan.

· Hydraulisch station: Taiwan.

· Vermogenskop: 3 stations, 11,4N.

· Koelvloeistofpomp: 750 W.

Standaard accessoires

Elke CNC-draaibank met schuin bed en servorevolver en hydraulische losse kop wordt geleverd met de volgende accessoires.

· Veerspantang voor klemmateriaal – 1 stuk meegeleverd.

· Draaigereedschaphouders – 3 stuks.

· Boorgereedschaphouders – 2 stuks.

· Gereedschapsstangen voor boren – ER20A-verlengstang, 2 stuks.

· Inbussleutelset – 1 set.

Toepassingen en voordelen

De CNC-draaibank met schuin bed en servorevolver en hydraulische losse kop is geschikt voor een breed scala aan draaitoepassingen.

· Verwerkingscapaciteit: maximale draaidiameter 375 mm, maximale bewerkingslengte 380 mm met boorkop. Verwerkt een verscheidenheid aan materialen, waaronder staal, roestvrij staal en non-ferrometalen.

· Productie-efficiëntie: 63 servo-revolver maakt snelle gereedschapsindexering mogelijk, waardoor de insteltijd wordt verkort en de doorvoersnelheid voor batchproductie wordt verhoogd.

· Precisie en stabiliteit: Japanse THK-geleidingen en kogelomloopspindels, gecombineerd met FANUC CNC-besturing, zorgen voor consistente nauwkeurigheid en herhaalbaarheid.

· Werkstukondersteuning: Hydraulische losse kop met een veerweg van 500 mm en MT4-conus zorgt voor een veilige klemming voor langere werkstukken.

· Stevige constructie: 30 graden schuin bed met robuuste rolgeleiders ondersteunt stabiele, zware zaagwerkzaamheden.

Productie en kwaliteitsborging

De CNC-draaibank met schuin bed met servorevolver en hydraulische losse kop wordt vervaardigd onder strikte kwaliteitscontrolenormen.

· Alle belangrijke componenten zijn afkomstig van gevestigde merken, waaronder FANUC, Japan THK, Japan NSK en Huahong.

· Precisie-assemblageprocessen voor kogelomloopspindels, lineaire geleidingen en spindelassemblages.

· Strenge inspecties en tests vóór levering om de nauwkeurigheid en betrouwbaarheid van de machine te garanderen.

· Gesteund door meer dan tien jaar productie-ervaring en professionele technische ondersteuning.

Veelgestelde vragen

Welk CNC-systeem wordt op deze schuinbeddraaibank gebruikt?

De machine maakt gebruik van het FANUC Oi-TF PLUS (5) CNC-systeem met FANUC-servomotoren en aandrijvingen voor X- en Z-assen.

Wat zijn de aswegen van deze CNC-draaibank?

De verplaatsing van de X-as is 200 mm en de verplaatsing van de Z-as is 460 mm.

Wat is het spiltoerental en het motorvermogen?

De spilsnelheid varieert van 0 tot 5000 RPM, aangedreven door een Huahong-spilmotor van 7,5 kW.

Welk type geleidingen en kogelomloopspindels worden gebruikt?

De machine maakt gebruik van Japanse THK 32 mm precisiekogelomloopspindels en 30 mm precisie lineaire rolgeleiders.

Wat is het machinegewicht en de totale afmetingen?

De afmetingen van de machine zijn 1875×1021×1263 mm en het gewicht is ongeveer 1,8 ton.
