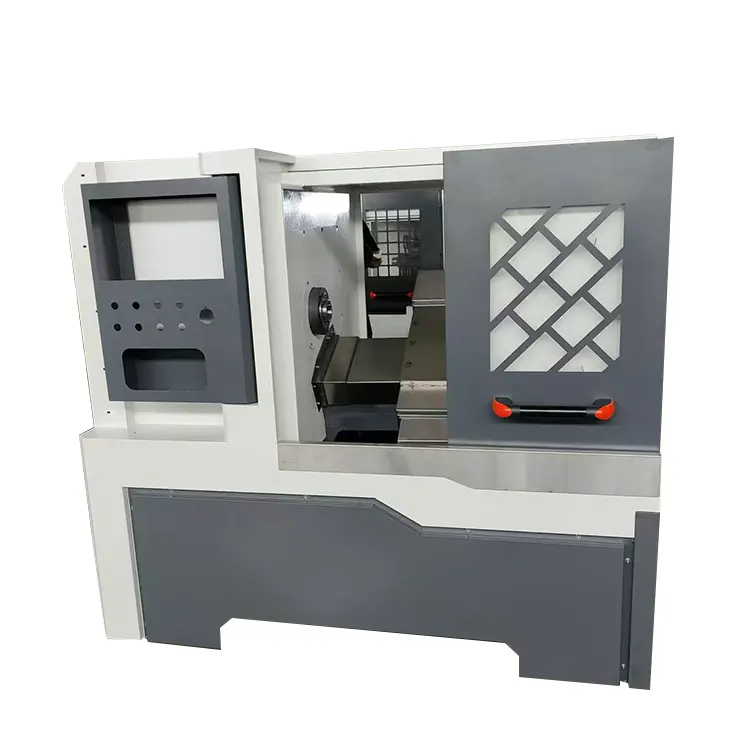

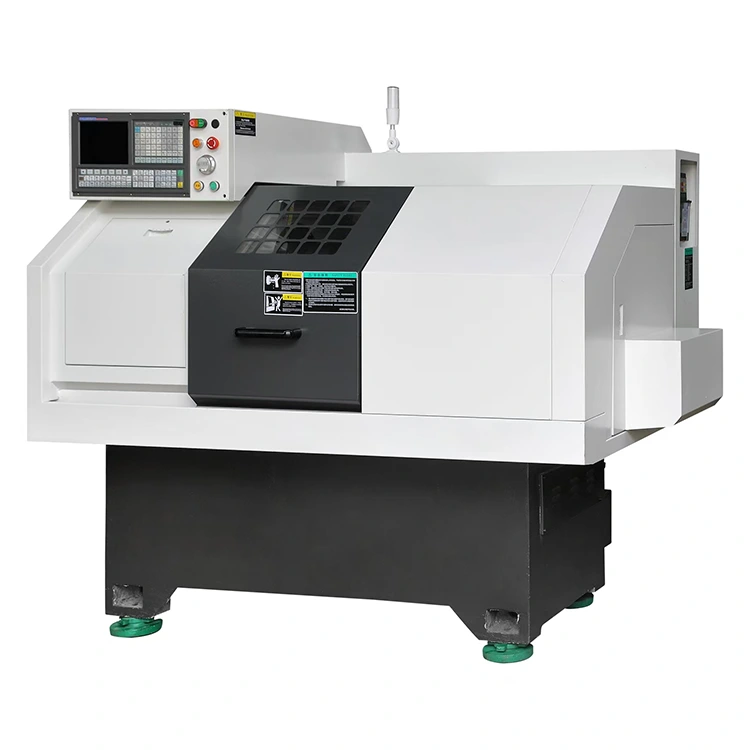

Truss-geïntegreerde machine

Klant

Reza

Offerte nr.

YL2025091101

Contact

Reza

Offertedatum

11-9-2025

CC.

Geldigheid van offerte

30 dagen

Tel

Levertijd

20 dagen na ontvangst van de aanbetaling

Prijs

0640 (inclusief Fly-cutter-motorkop en vierkante gereedschapsrevolver)

RMB42000SET

Betaling

T/T.30% als aanbetaling, 70% betaling vóór levering.

Garantie

Eén jaar.

Foto

 Naam

 Spec

Verwerkingscapaciteit

Max. zwenkdiameter over bed (mm)

280

Max. zwenkdiameter over wagen (Φ/mm)

f160

Maximale draailengte (Φ/mm)

280

Maximale draaidiameter (Φ/mm)

280

Maximale diameter van het doorlopende gat voor staafmateriaal (Φ/mm)

42

Spindel

Type spilneus (GB 5900.1)

A2-5

 Conus van het gat in de spilvoering

21°

GB21°

Diameter doorlopende spil (Φ/mm)

49

 Doorvoergatdiameter van de spindeldissel

41.5

Spindel trekstang draad

M48×1,5

Assnelheidsbereik (r/min)

0-3000 (4000)

Standaardconfiguratie: 0-3000 (optioneel: 4000)

 Schakelmodus voor spindelversnelling

32

Onafhankelijke spindel: 3 voor, 2 achter

Hoofdmotorvermogen (continu vermogen) (kW)

4

Hoofdmotorvermogen (momentane maximale waarde) (kW)

4

X-as ijlgangsnelheid (m/min)

15

Z-as ijlgangsnelheid (m/min)

15

Koppel X-as servomotor (N·m)

110/6,4

Z-as servomotorkoppel (N·m)

110/6,4

X-as slag (mm)

640

Z-as slag (mm)

280

X-as en Z-as motoraansluitmethode

 Directe koppeling

Z-as geleiding

Z-30-640

Z-as kogelomloopspindel 30-640 Vierkant type

X-na.

X-30-540

X-as kogelomloopspindel 30-540 vierkant type

 Type geleidebaan

(30FZS)

Lineaire geleiding (30FZS)

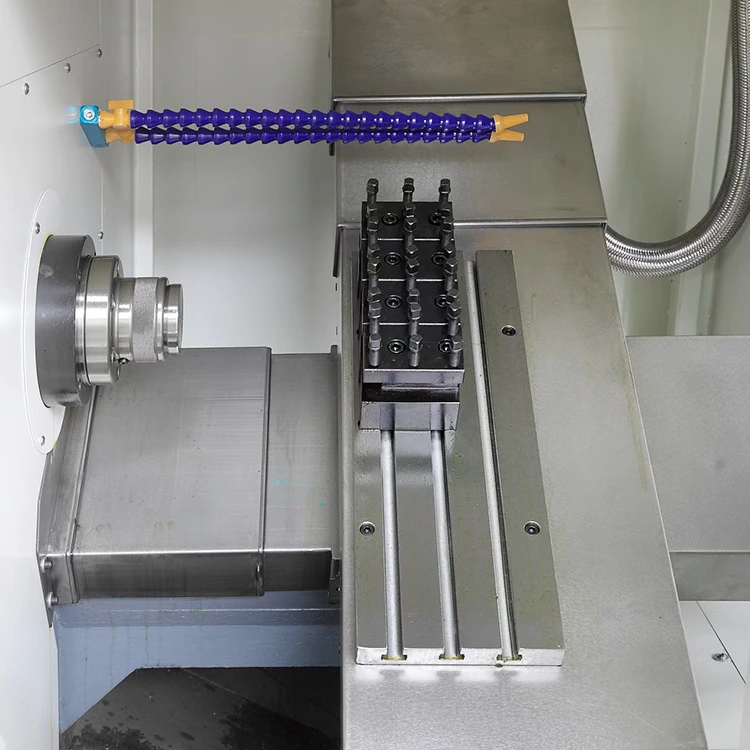

Gereedschapskoepel

 Type gereedschapsrevolver

6125

 Aantal gereedschapsstations

(MM)

Gereedschapsgrootte (mm)

20*20

Vaste gereedschapspaal (20×20)

Truss

Standaard slag op de X-as

2400 mm

X-as MaxSpeed

1,5 mm/sec

Standaard slag op de Y-as

650 mm

Y-as Max. snelheid

1m/sec

Standaard slag op de Z-as

1000 mm

Z-as Max. snelheid

1,5 m/sec

 Hoogte lade vanaf de grond

1100 mm

 Formaat van lade

550*350mm

 Aantal dienbladen

2

2 foto's

 Truss-materiaal

staal

 Einde van de grijper

，

Pneumatische klemming pneumatische rotatie

 Transmissiemodus

Lineaire geleiding met schuin railrek

 Ingangsspanning

220V

 Ingangsluchtdruk

0,5-0,8 Pa

Voeding

 Nominaal totaal vermogen

9 kW

 Nominale totale stroom

20A

Spec

 Machinegewicht

900 kg

Machinegrootte (L×B×H)

1650×1250×1600mm

ander

 Klemmethode

Chuck-diameter (optioneel)

 Vermogen waterpomp

380V/90w

Kogelomloopspindelmodel (X-as)

2508

Model met kogelomloopspindel (z-as)

3208

Type spaantransportband (optionele aankoop)

Machineveld

 Auto-motorfietsonderdelen en hardware-accessoires
