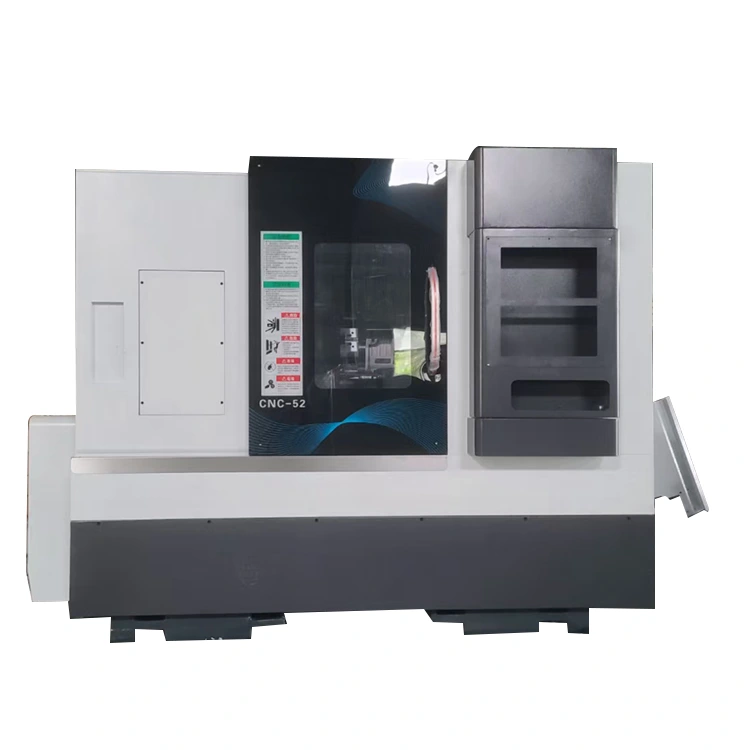

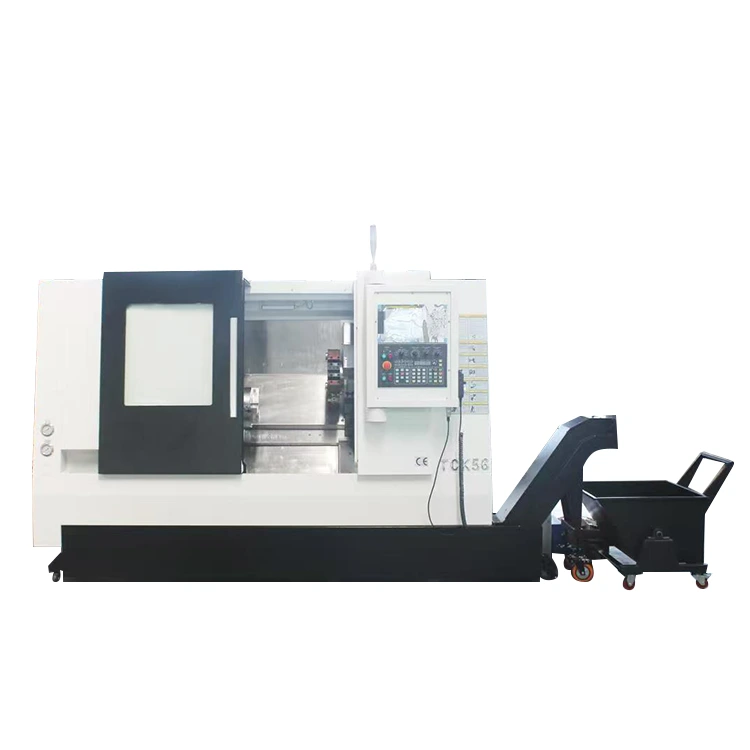

CNC-draaimolencentrum met losse kop

NEE.NaamEenheidSpecOpmerking1Afmetingen schuiftafelbladmm450*340 2Maximale verplaatsing van de z-asmm600 3Maximale verplaatsing van de X-asmm300 4Maximale zwenkdiametermm650 5Afstand van spindel tot schuiftafelbladmm170 6Afstand van het midden van de spil tot de grondmm1100 7MAX bewerkingslengtemm47......

Model:YL-52Y

Stuur onderzoek

Productomschrijving

NEE.	Naam	Eenheid	Spec	Opmerking
1	Afmetingen schuiftafelblad	mm	450*340
2	Maximale verplaatsing van de z-as	mm	600
3	Maximale verplaatsing van de X-as	mm	300
4	Maximale zwenkdiameter	mm	650
5	Afstand van spindel tot schuiftafelblad	mm	170
6	Afstand van het midden van de spil tot de grond	mm	1100
7	MAX bewerkingslengte	mm	475	We nemen als voorbeeld de NF80-170-BMT55-12T-motorrevolver
8	MAX draaidiameter	mm	500	We nemen als voorbeeld de NF80-170-BMT55-12T-motorrevolver
9	Spindelmodel (spindeldiameter)	mm	A2-6 (200)
10	Spilsnelheid	toerental	0-4000
11	X、Z kogelomloopspindelspecificaties		3210/4010	Japanse THK-kogelomloopspindel, klasse C3
12	X-as lineaire geleiderail		Taiwan HIWIN roller clss p, maat 35	4 Sliders-standaard type
13	Z-as lineaire geleiderail		Taiwan HIWIN roller clss p maat 35	4 schuifregelaars - schuifregelaars met verlengde lengte
14	Verbindingsmethode van de hoofd-X.Z-motor		Distributieriem/Directe aandrijving/Directe aandrijving
15	XZ Losse kop motorflens / spie	mm	130/110
16	Machinegrootte	mm	241512571270
17	Nettogewicht machine	kg	3800kg	Met interne en externe bescherming

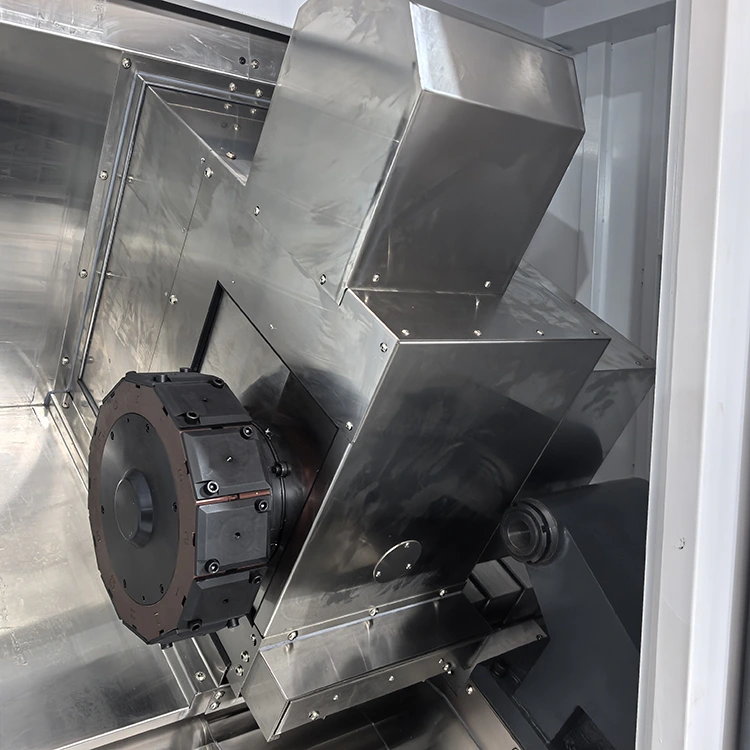

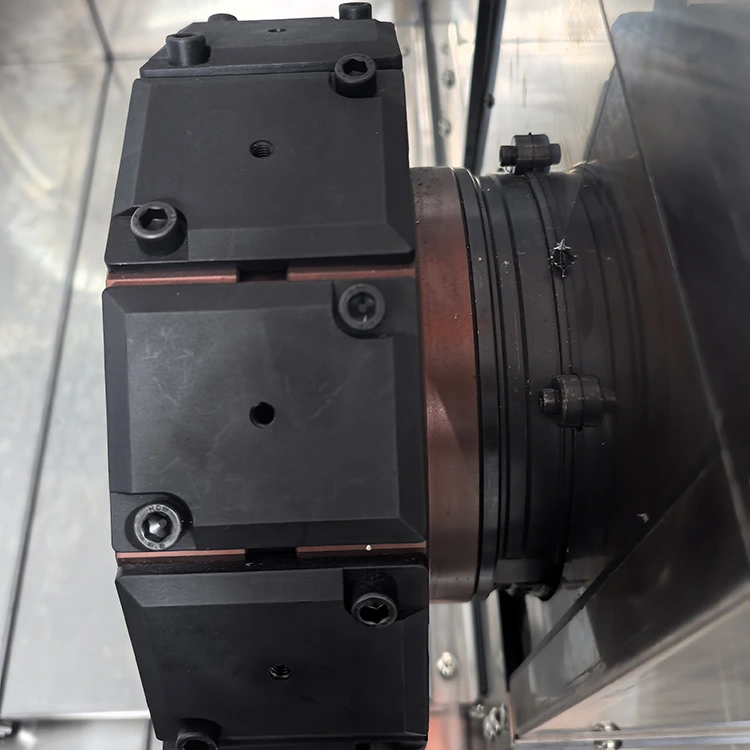

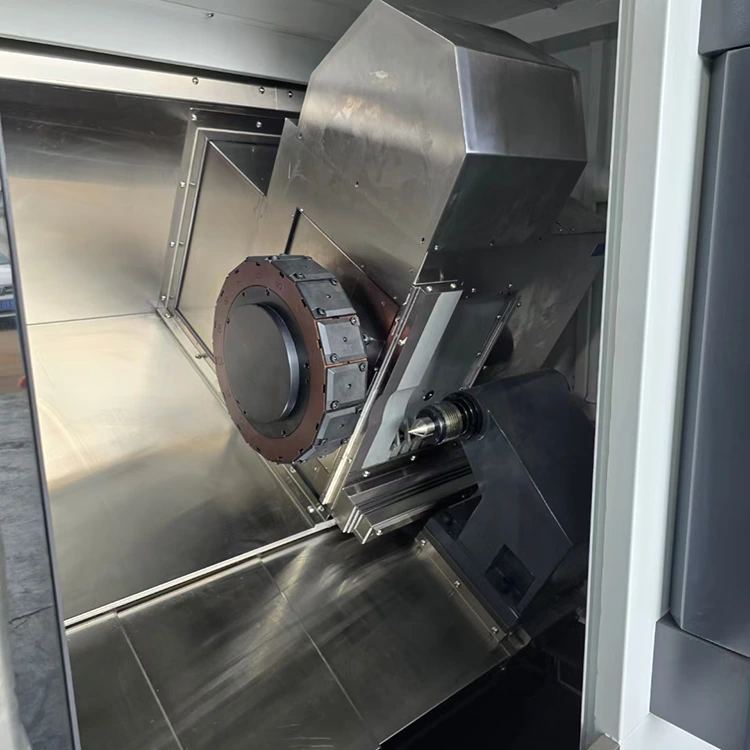

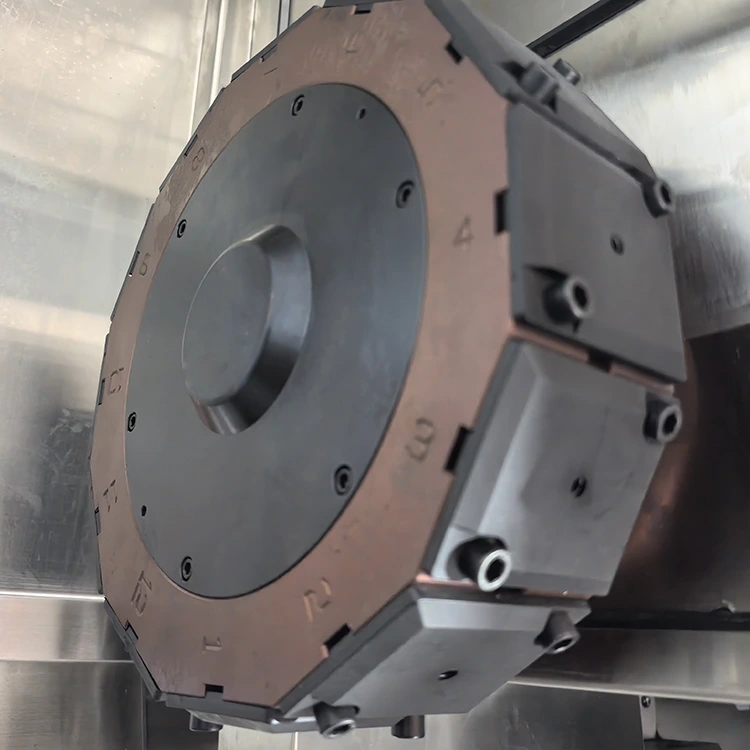

18	Installatiemethode voor gereedschap		170-BMT55-motorrevolver

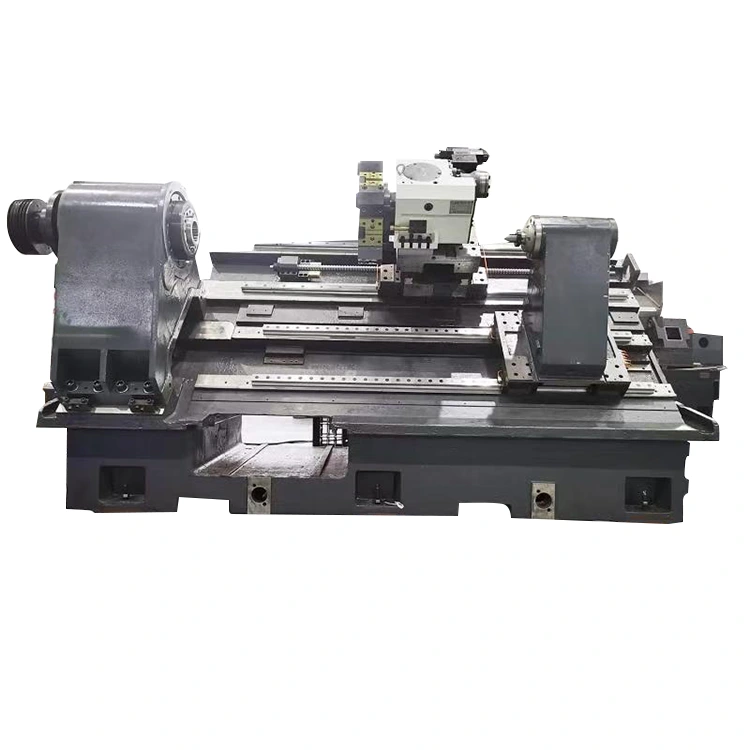

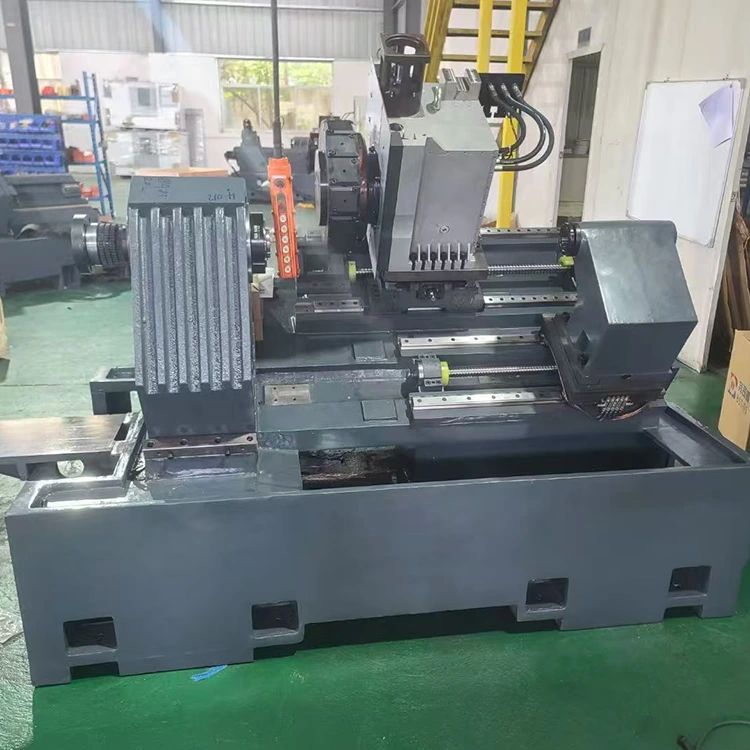

19	Machinebasistype en helling		30 graden schuin bed
20	Losse kop		Lineaire geleider losse kop
21	Losse kop voortbewegende methode		Hydraulische aandrijving en servoaandrijving	Standaard uitgerust hydraulisch losse kopcentrum
22	Maximale verplaatsing van de losse kop		600
23	Minimale projectielengte van de losse kop		30 mm
24	Middenmodel losse kop		MT5

Modelconfiguratie
Naam	Plaats van opstelling/Spec	Naam	Plaats van herkomst/Spec
CNC-systeem	HOEST	X/Z-as servomotoren+aandrijvingen	Delta
32 Precisie kogelomloopspindel	THK (Japan)	Spilmotor	Huahong 7,5 kW
30 Precisie lineaire rolgeleiding	HIWIN (Taiwan, China)	Hydraulische roterende cilinder	TAIWAN
Cilindrische precisie-spindeleenheid	NSK-lagers (Japan)	koel	750W
Hydraulisch station	Taiwan	Macht hoofd	3 stations 11.4N
Willekeurige accessoires
Naam	Model/Spec	Naam	Model/specificatie
Spantang (voor materiaalklemming)	1 stuks (meegeleverd met machine)	Draaiende gereedschapspaal, boorgereedschapspaal	3 STKS/2 STUKS
Boorgereedschap schacht	2 stuks ER20A-verlengstangen	Inbussleutel	1Set
