CNC-draaibank met schuin bed, servo-revolver en losse kop

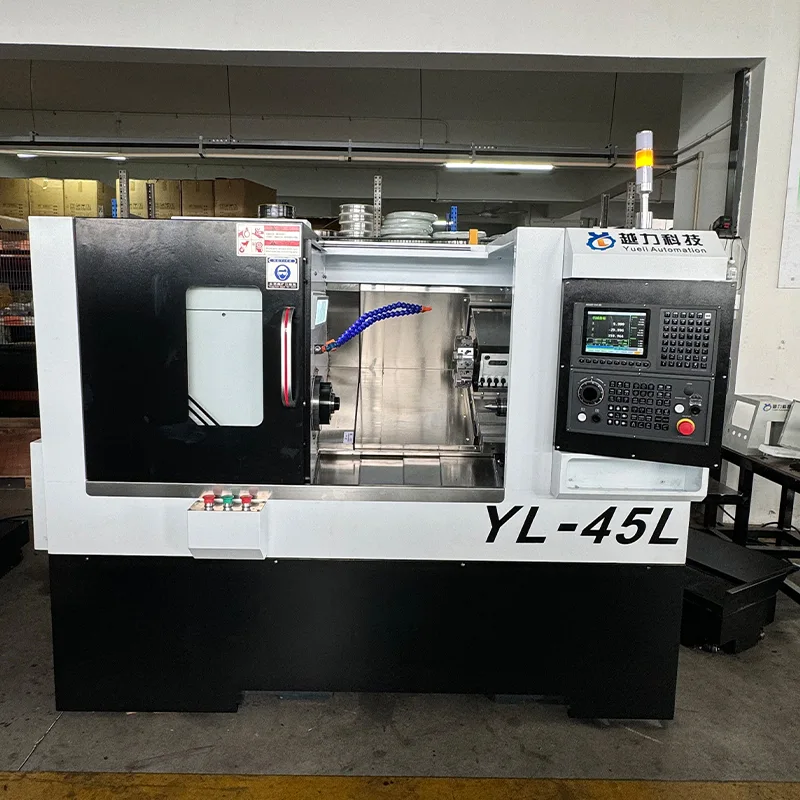

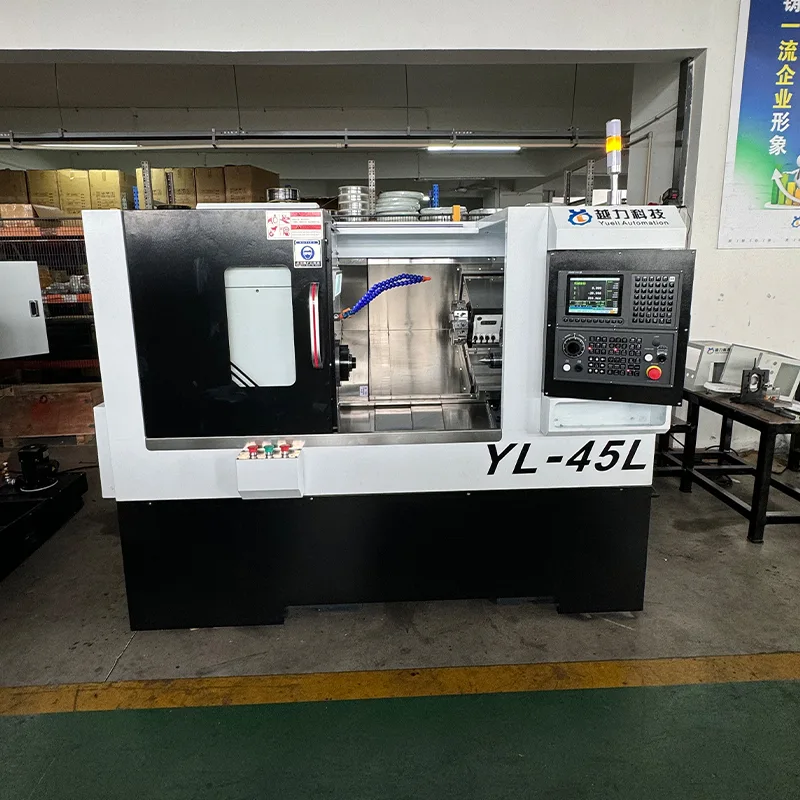

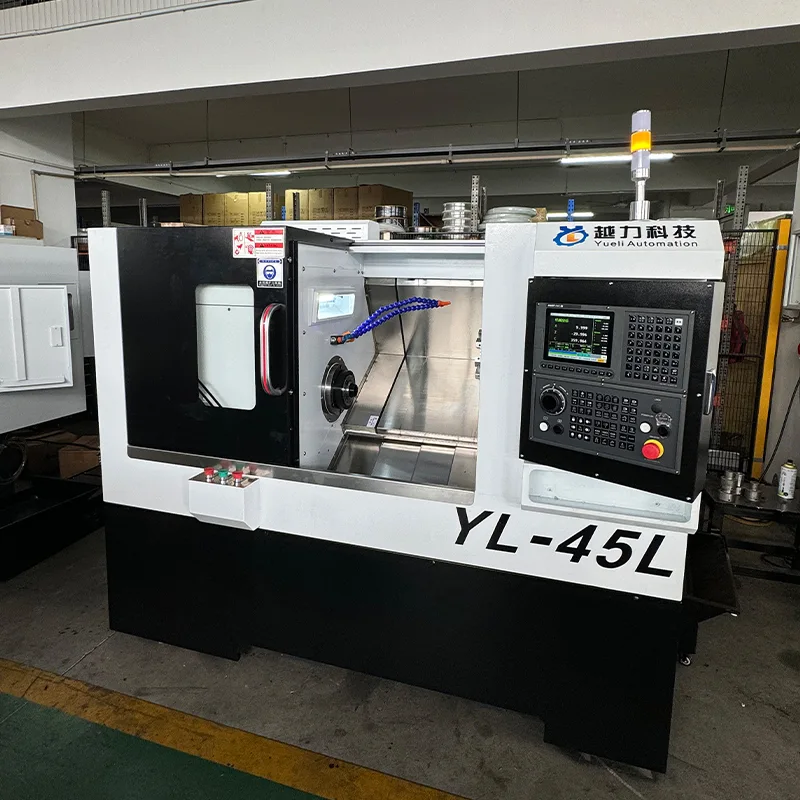

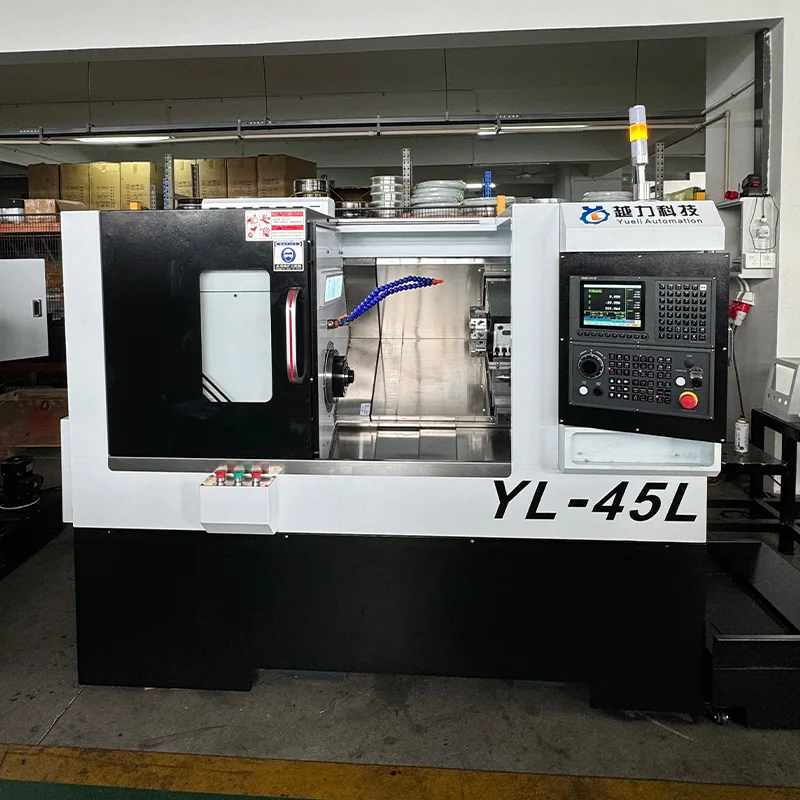

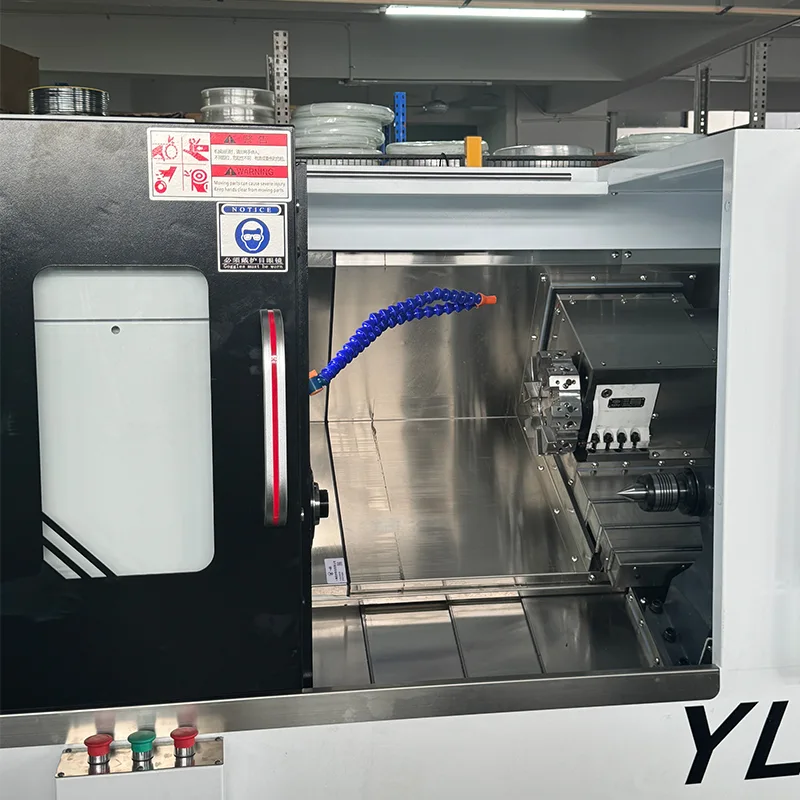

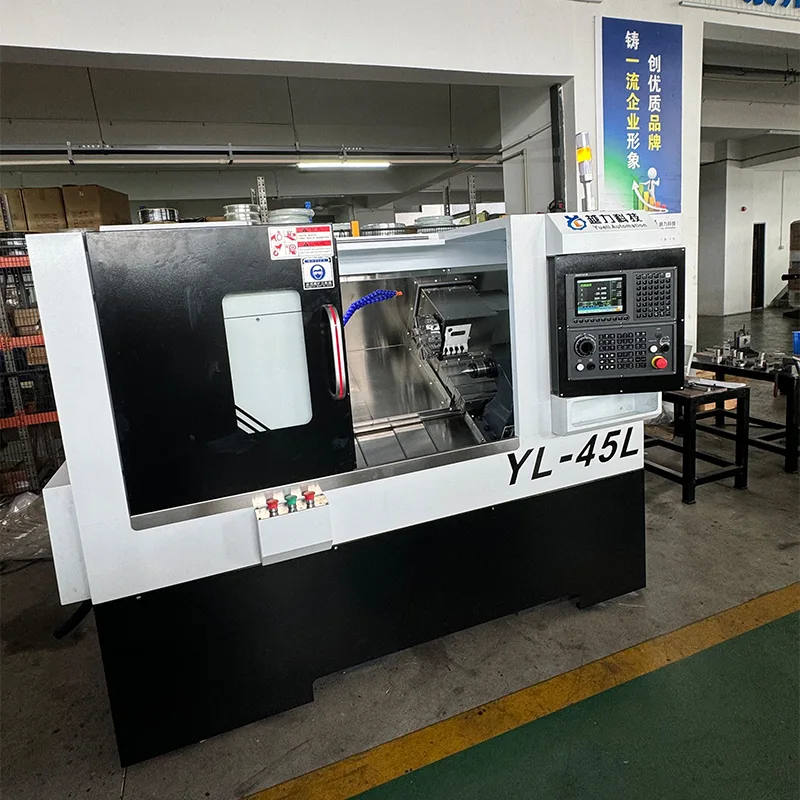

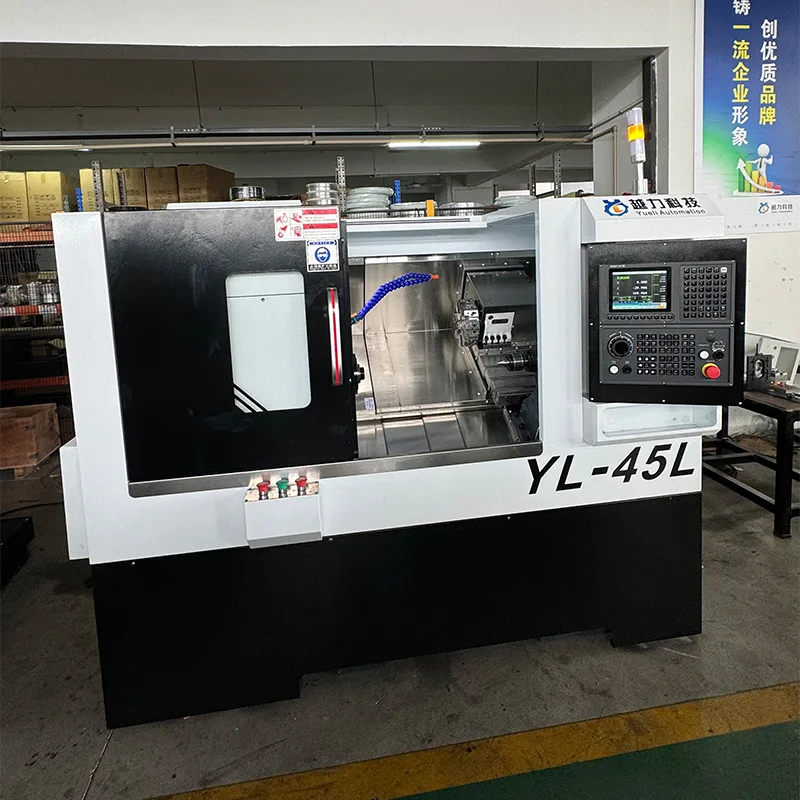

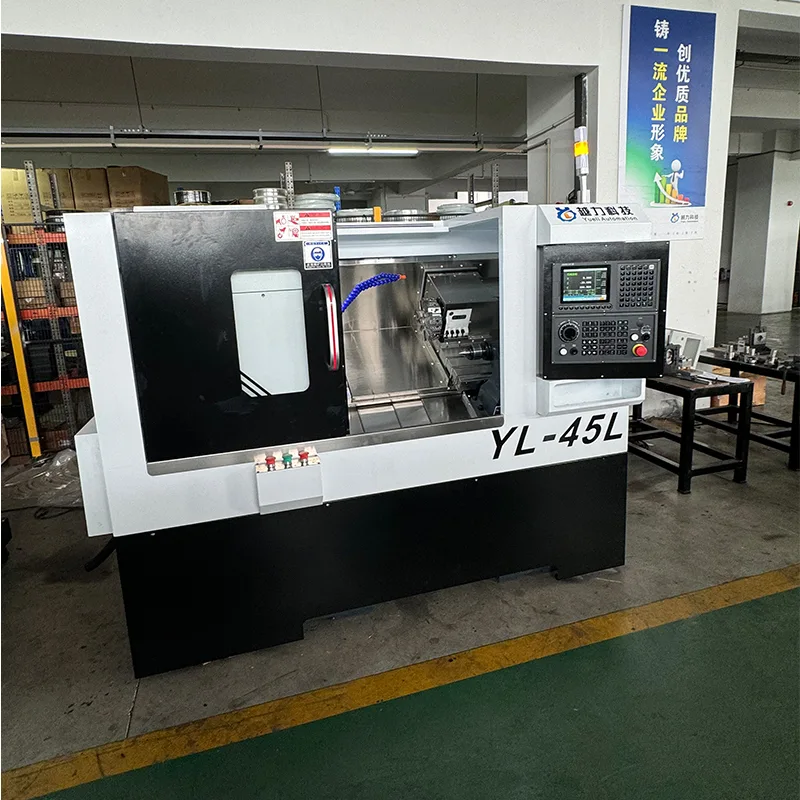

CNC-draaibank met schuin bed met servorevolver en losse kop (model YL-45L) wordt geproduceerd door Quanzhou Yueli Automation Equipment Co., Ltd. De machine heeft een schuin bedontwerp van 30 graden met een servorevolver van 63 graden voor gereedschap. Het is uitgerust met het FANUC Oi-TF PLUS (5) CNC-systeem, Japan THK 32 mm precisiekogelomloopspindels en 30 mm precisie lineaire rolgeleiders, voor stabiele en nauwkeurige bewerkingsprestaties. Het spiltoerental varieert van 0 tot 5000 tpm met een Huahong-spilmotor van 7,5 kW. De machine heeft een lineaire geleidingslosse kop met hydraulische voortstuwing, de verplaatsing van de losse kop is 500 mm en de conus van de losse kop is MT4. De maximale draaidiameter is 375 mm en de maximale bewerkingslengte is 380 mm met boorhouder.

Technische specificaties

De volgende technische parameters zijn van toepassing op de Slant Bed CNC-draaibank met servorevolver en losse kop.

Hoofdconfiguratie

De Slant Bed CNC-draaibank met servorevolver en losse kop is uitgerust met de volgende belangrijke componenten.

Standaard accessoires

De volgende accessoires worden meegeleverd met de Slant Bed CNC-draaibank met servorevolver en losse kop.

Machinestructuur en belangrijkste kenmerken

De Slant Bed CNC-draaibank met servorevolver en losse kop bevat de volgende structurele en prestatiekenmerken.

· Bed: 30 graden schuin bedontwerp voor stijfheid en efficiënte spaanstroom.

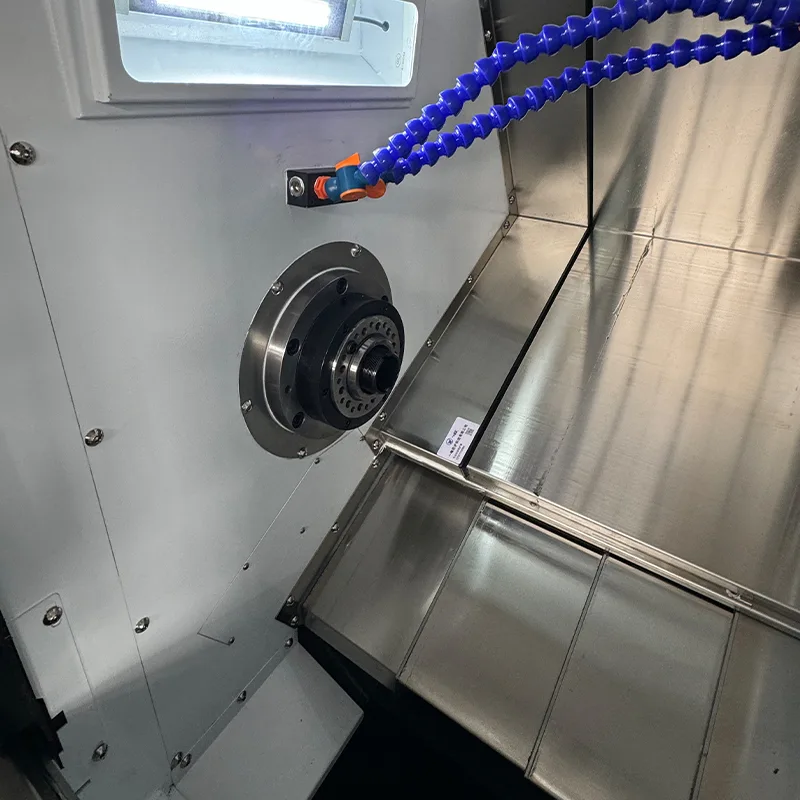

· Spindel: Precisie-spindelconstructie met Japanse NSK-lagers. Spindelmodel A2-5 met 170 mm diameter. Snelheidsbereik 0-5000 RPM.

· Geleidingen: Japanse THK 30 mm precisie lineaire rolgeleiders. X-as met 4 standaardblokken, Z-as met 4 verlengde blokken.

· Kogelomloopspindels: Japanse THK 32 mm precisiekogelomloopspindels met een steek van 10 mm voor zowel X- als Z-assen.

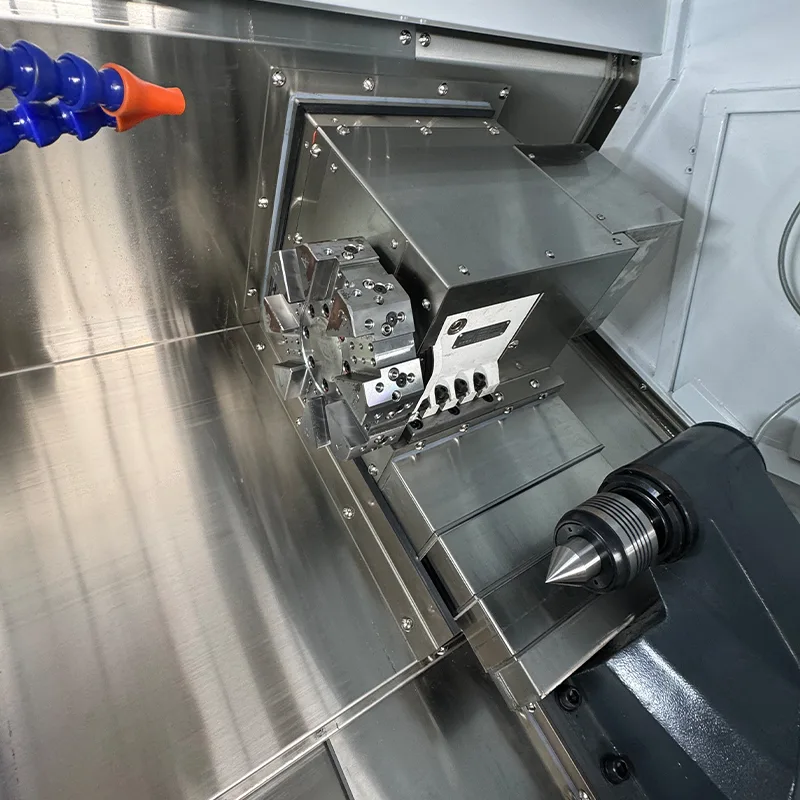

· Gereedschap: 63 servo-revolver voor automatisch wisselen van gereedschap.

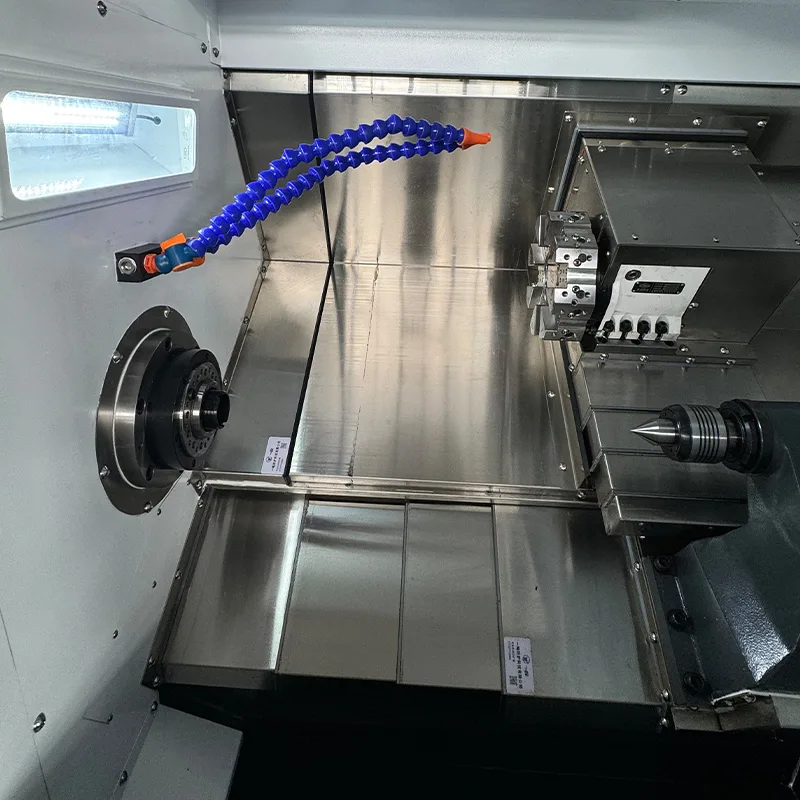

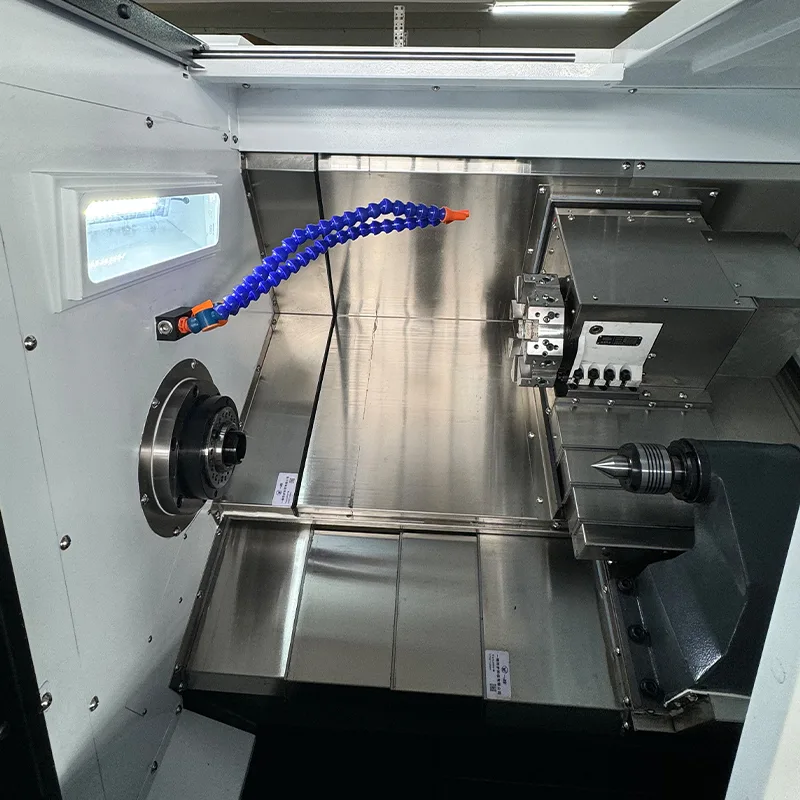

· Losse kop: lineaire geleidingslosse kop met hydraulische aandrijving. Veerweg 500 mm. Conus van de losse kop MT4.

· Motoraansluitingen: hoofdmotor met riemaandrijving, X- en Z-motoren met directe aandrijving.

Bestelinformatie

De volgende prijs- en bestelgegevens zijn van toepassing op de Slant Bed CNC-draaibank met servorevolver en losse kop.

· Productnaam: CNC-draaibank met schuin bed (type gereedschapsrevolver)

· Model: YL-45L

· Betalingsvoorwaarden: aanbetaling van 30%, saldo vóór verzending

· Garantie: 1 jaar op onderdelen (exclusief kunstmatige schade)

· Belasting: 13% BTW inbegrepen

· Vracht: inbegrepen

Veelgestelde vragen

Wat is het besturingssysteem van deze CNC-draaibank met schuin bed?

De CNC-draaibank met schuin bed maakt gebruik van het FANUC Oi-TF PLUS (5) CNC-systeem met FANUC-servomotoren en aandrijvingen voor de X- en Z-assen.

Wat zijn de X- en Z-asbewegingen van deze machine?

De verplaatsing van de X-as is 200 mm en de verplaatsing van de Z-as is 460 mm. Wat is het spiltoerental en het vermogen van de spilmotor?

Het spiltoerentalbereik is 0 tot 5000 tpm en het vermogen van de spilmotor is 7,5 kW van Huahong.

Welk type bed en gereedschap heeft deze machine?

De machine heeft een schuin bed van 30 graden met een 63 servo-revolver voor automatische gereedschapswisseling.

Wat zijn de specificaties van de geleidingen en kogelomloopspindels?

X- en Z-assen maken gebruik van 32 mm precisiekogelomloopspindels en 30 mm precisie lineaire rolgeleiders, beide uit Japan THK.

Wat is het gewicht en de afmetingen van deze CNC-draaibank?

De afmetingen van de machine zijn 1875×1021×1263 mm en het gewicht is ongeveer 1,8 ton.

Welk type losse kop heeft de machine?

De machine heeft een lineaire geleidingslosse kop met hydraulische voortstuwing, de verplaatsing van de losse kop is 500 mm en de conus van de losse kop is MT4.
