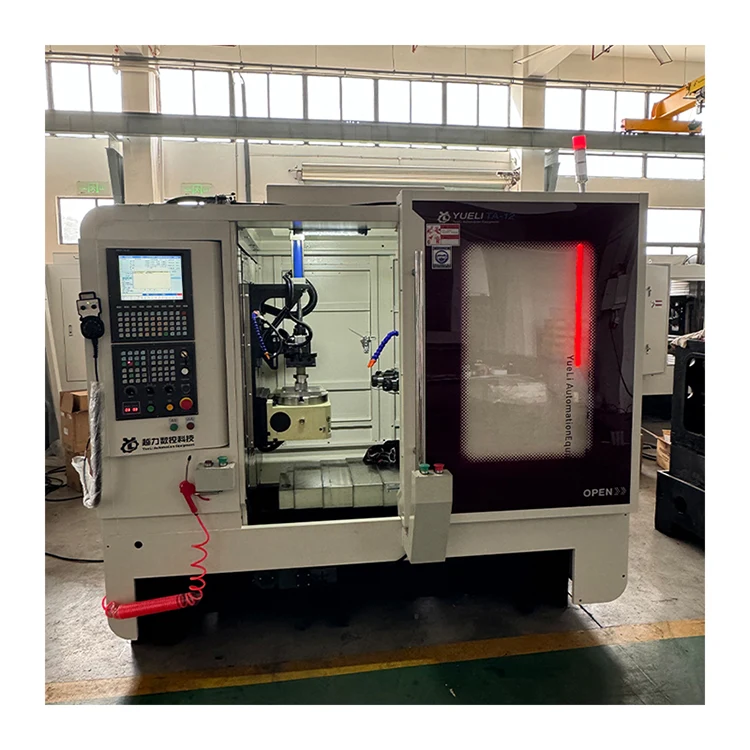

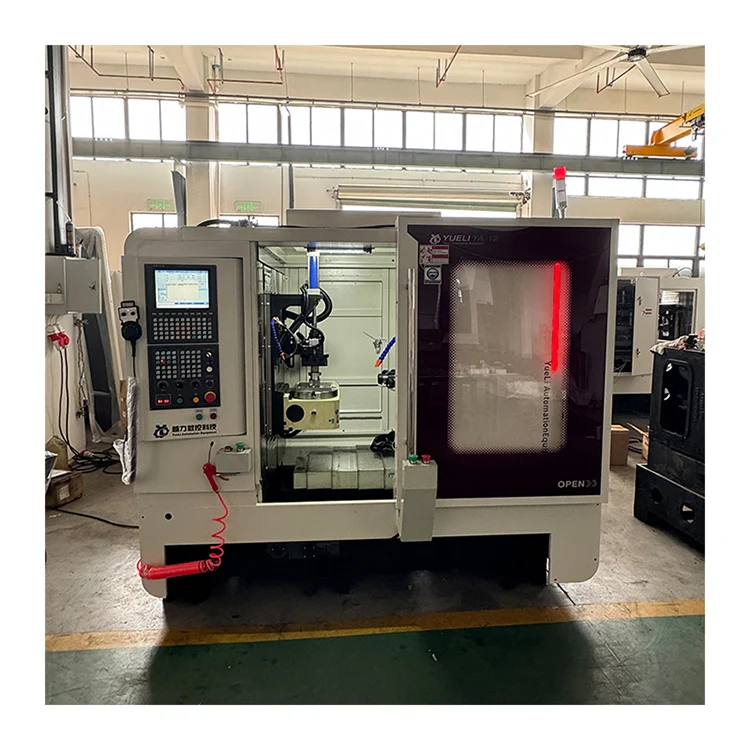

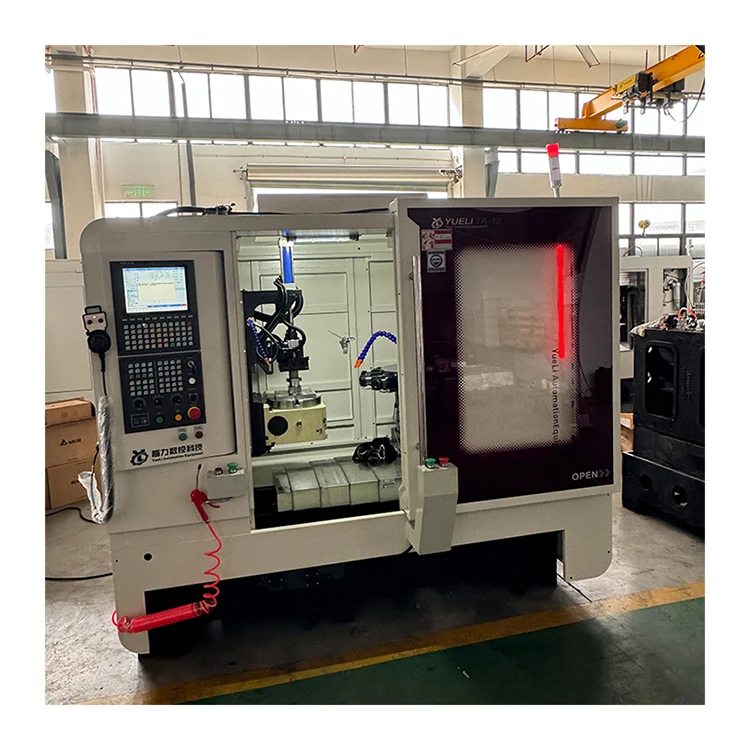

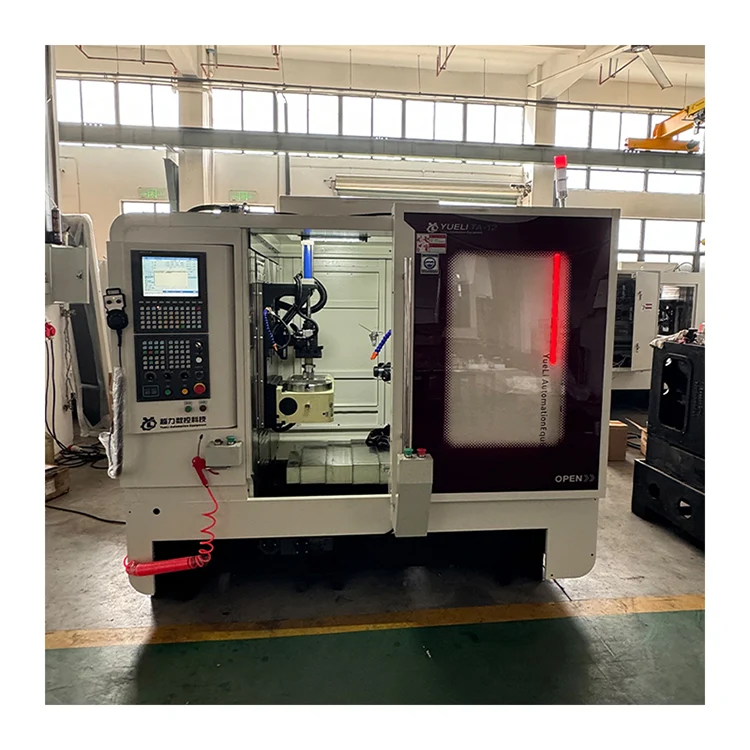

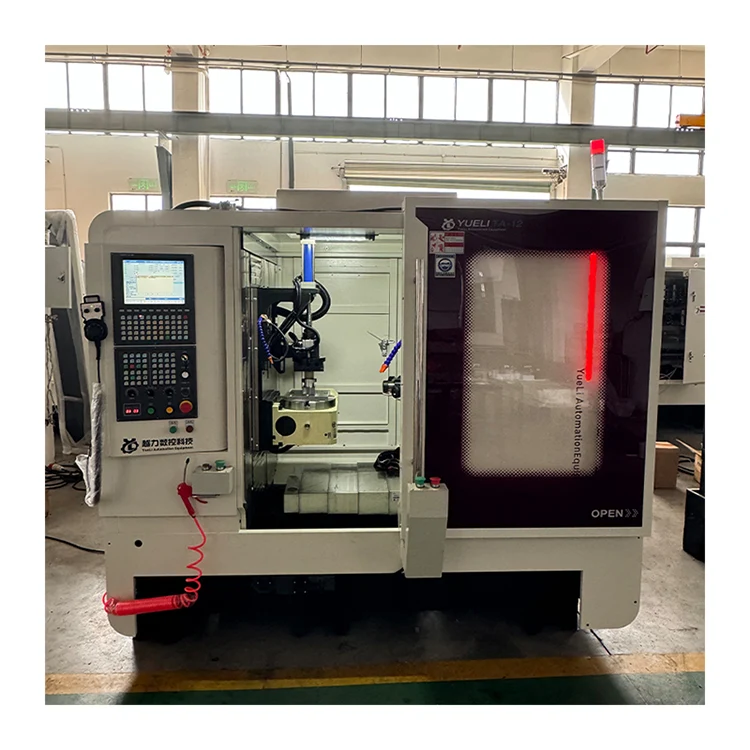

Horizontale 12-spillige CNC-revolvermachine

Horizontale 12-spindel CNC-revolvermachine (intern model TA-12) wordt vervaardigd door Quanzhou Yueli Automation Equipment Co., Ltd. Het is geschikt voor de productie en verwerking van grote en middelgrote batches. De machine heeft een soepel en genereus uiterlijk, een eenvoudige en intuïtieve bediening en gemakkelijke aanpassing. Met CNC-besturing biedt het een hogere automatisering, goede betrouwbaarheid en verminderde arbeidsintensiteit, waardoor één persoon meerdere machines kan bedienen en beheren. Dit product is een ideaal verwerkingsapparaat tegen vervuiling met hoog rendement.

Productintroductie

Horizontale 12-spindel CNC-revolvermachine is geschikt voor de productie en verwerking van grote en middelgrote batches. Het uiterlijk van de machine is soepel en genereus, de bediening is eenvoudig en intuïtief en de aanpassing is handig. De CNC-besturing wordt overgenomen, de mate van automatisering is hoger, de betrouwbaarheid is goed, de arbeidsintensiteit van de operator wordt verminderd en de bediening en het beheer van één persoon en meerdere machines kan worden gerealiseerd.

Technische configuratieparameters

De volgende componenten en specificaties zijn van toepassing op de horizontale 12-spillige CNC-revolvermachine.

Belangrijkste technische parameters

De volgende technische parameters zijn van toepassing op de horizontale 12-spillige CNC-revolvermachine.

Machinestructuur en prestaties

De horizontale 12-spindel CNC-revolvermachine heeft de volgende structurele en prestatiekenmerken.

· Eenvoudig bewerkingscentrum. Programmabesturing maakt gebruik van het Taiwan Hust-besturingssysteem met detectiefunctie om schade aan de kraan of het gereedschap als gevolg van een defect aan de magneetklep of cilinder te voorkomen. Mens-machinevriendelijke dialoog voor eenvoudige bediening.

· Geschikt voor de verwerking van grote en middelgrote batches. Eenmalig opspannen voltooid. Hoge efficiëntie en goede precisie.

· Het tapmechanisme hoeft de spindelaandrijving niet te vervangen. Standplaats is standaard. Beijing CTB-hoofdservomotor met eigen frequentieconversie verbetert de ruwheid van het schroefdraadoppervlak en zorgt voor nauwkeurigheid.

· Onafhankelijk onderzoek en ontwikkeling van componenten van de aandrijfkop. Precisie slijpen. Goede slijtvastheid. Lange levensduur.

· Hust CNC-systeem maakt het mogelijk de invoersnelheid naar behoefte in te stellen. Na langdurig gebruik verslijt de spindel, het systeem heeft een gereedschapscompensatiefunctie.

· Elk gemotoriseerd glijoppervlak maakt gebruik van een gecentraliseerd automatisch smeerapparaat om de levensduur van de werktuigmachines te garanderen.

· Schuiftafelbeweging aangedreven door servomotor. Meerdere coördinaten zijn digitaal in te stellen. Hoge positioneringsnauwkeurigheid. Lage trillingen. Snelle reactie.

· Tijdens de verwerking wordt de status van het werkstuk weergegeven op het aanraakscherm. Alarmfunctie bij storingen.

· Volledig gesloten bescherming zorgt voor persoonlijke veiligheid en verbetert de verwerkingsomgeving.

Componenten van de hoofdstructuur

De horizontale 12-spindel CNC-revolvermachine bestaat uit de volgende structurele hoofdcomponenten.

· Kolom: 1 set

· De 4e as: 1 set

· Basis: 1 set

· Elektronisch systeem: 1 set

· Hydraulische bankschroef: 1 set

· Spaanverwijderingssysteem: 1 set

Elektrisch systeem

De horizontale 12-spindel CNC-revolvermachine maakt gebruik van de volgende elektrische componenten.

· Magneetventiel: Taiwan AirTAC. Goede stabiliteit. De luchtdruk mag niet lager zijn dan 0,5 MPa.

· AC-schakelaar: Schneider. Goede stabiliteit.

· Estafette: Omron. Goede stabiliteit.

Smeersysteem

Elke aandrijfkop van de horizontale 12-spindel CNC-revolvermachine wordt gesmeerd door boter, die gemakkelijk te gebruiken en te bedienen is, waardoor de levensduur van het smeeroppervlak wordt gegarandeerd.

Standaardaccessoires en documenten

De horizontale 12-spindel CNC-revolvermachine wordt geleverd met de volgende accessoires en documenten.

· Gereedschapskist inbegrepen: dubbele sleutel 17-19, zeskantsleutel 1,5-10 (1 set).

· Willekeurige documenten: Systeemspecificatie, gebruikershandleiding, bestuurdersinstructie (elk 1 exemplaar).

Veelgestelde vragen

Wat is de spindelinterface en de maximale boorcapaciteit?

De spilinterface is ER40. De maximale boordiameter is 60 mm voor doorvoergaten van koper en de maximale tapdiameter is M50×3 mm voor koper.

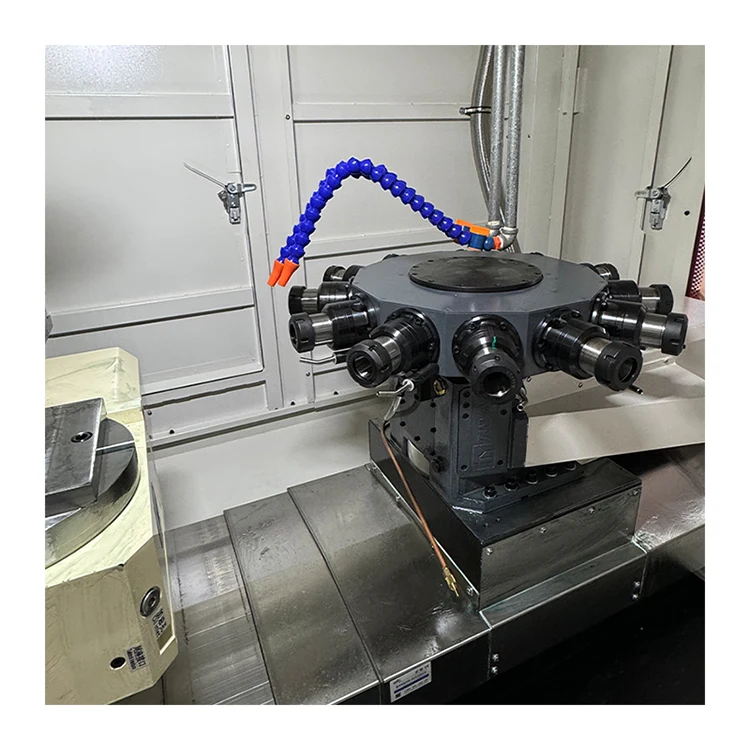

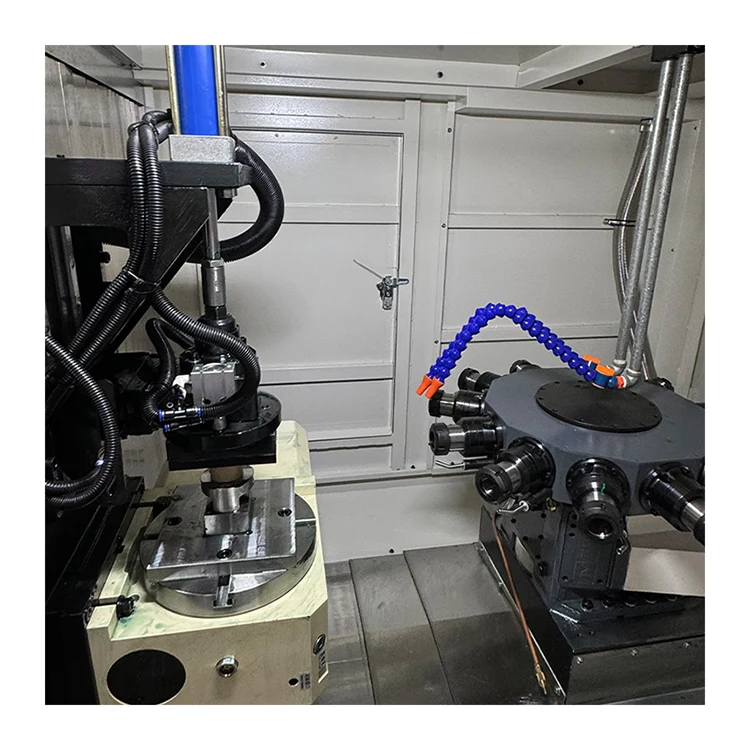

Hoeveel spindels heeft de toren?

De roterende toren heeft 12 spindels. De gereedschapswisseltijd bedraagt ​​0,8 seconden per 180 graden.

Wat zijn de verplaatsingen op de X-, Y- en Z-as?

De verplaatsing van de X-as is 350 mm, de verplaatsing van de Y-as is 400 mm en de verplaatsing van de Z-as is 300 mm. Maximale verplaatsingssnelheid voor alle assen bedraagt ​​30 m/min.

Wat is het CNC-systeem en het vermogen van de spilmotor?

De machine maakt gebruik van het Taiwan Hust CNC-systeem met een servo-spilmotorvermogen van 5,5 kW tot 7,5 kW (optioneel).

Wat is het gewicht en de afmetingen van de machine?

De afmetingen van de machine zijn 2200 x 1765 x 1922 mm met plaatmetalen deksel en het nettogewicht is 3500 kg.
