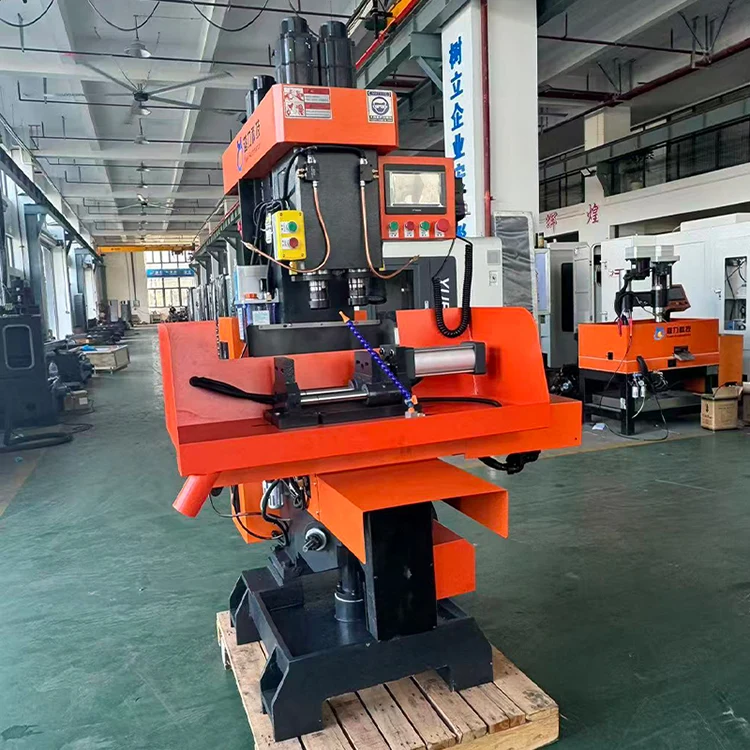

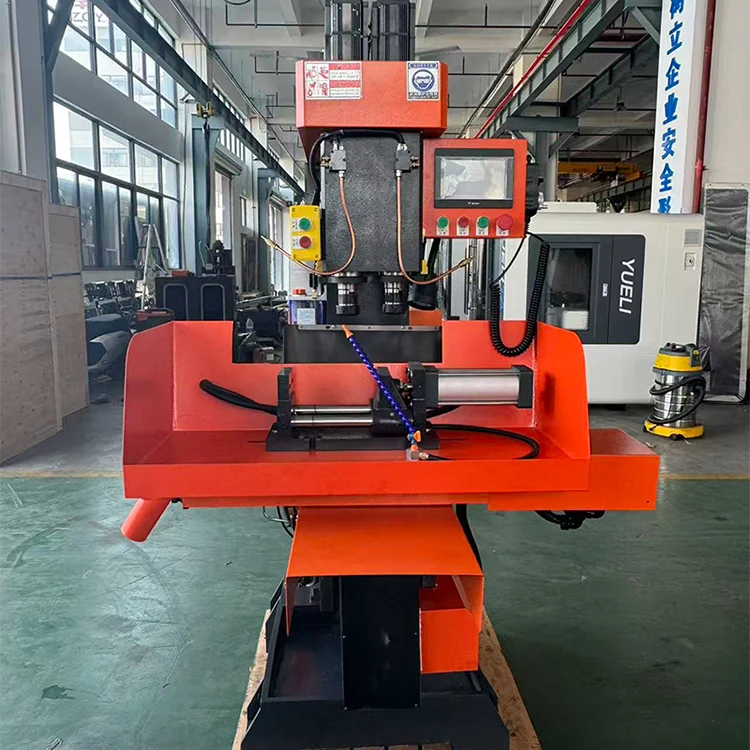

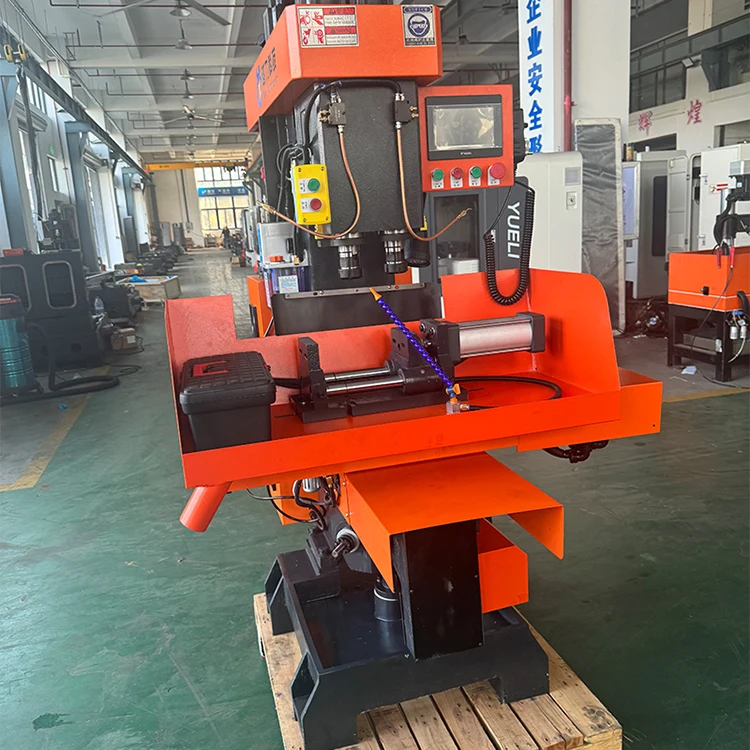

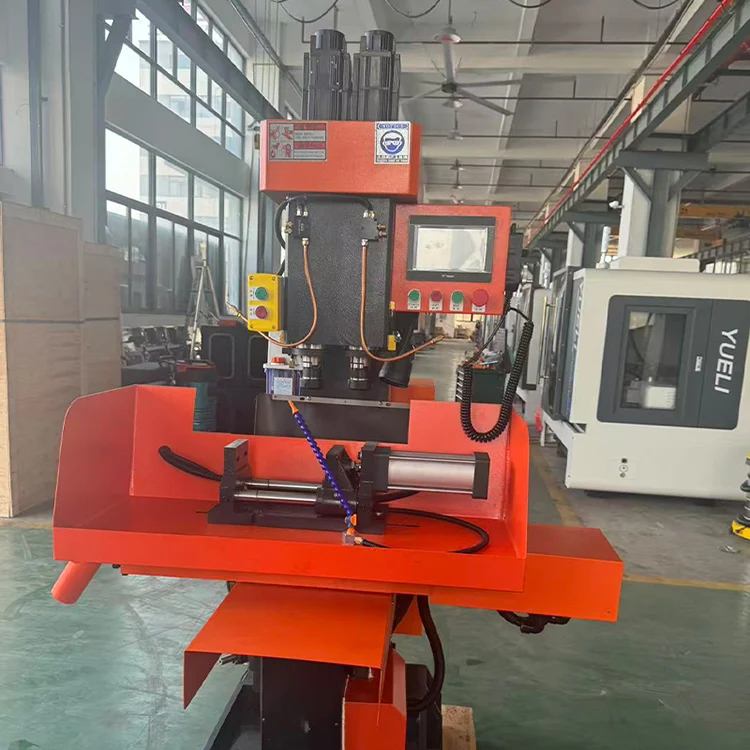

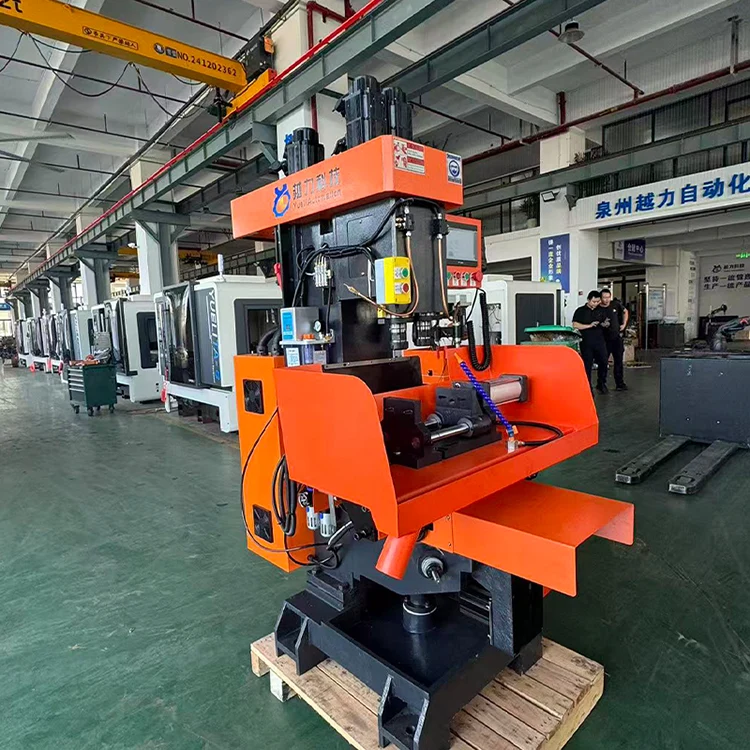

Verticale dubbelassige samengestelde machine

Verticale Dual-Axis Compound Machine (intern model ZSK4132X2B) wordt vervaardigd door Quanzhou Yueli Automation Equipment Co., Ltd. Het is geschikt voor de productie en verwerking van deurbeslagproducten in kleine tot middelgrote batches. De werktuigmachine heeft een soepel en elegant uiterlijk, met eenvoudige en intuïtieve bediening en gemakkelijke aanpassing. Door gebruik te maken van PLC-besturing beschikt het over een hoger automatiseringsniveau en uitstekende betrouwbaarheid, waardoor de arbeidsintensiteit van operators wordt verminderd. Het stelt één operator in staat meerdere machines te beheren en dient als een ideale verwerkingsapparatuur met hoog rendement en anti-vervuiling.

Productintroductie

De verticale dubbelassige samengestelde machine is geschikt voor de productie en verwerking van deurbeslagproducten in kleine tot middelgrote batches. De werktuigmachine heeft een soepel en elegant uiterlijk, met eenvoudige en intuïtieve bediening en gemakkelijke aanpassing. Door gebruik te maken van PLC-besturing beschikt het over een hoger automatiseringsniveau en uitstekende betrouwbaarheid, waardoor de arbeidsintensiteit van operators wordt verminderd. Het stelt één operator in staat meerdere machines te beheren en dient als een ideale verwerkingsapparatuur met hoog rendement en anti-vervuiling.

· Glad en elegant uiterlijk met eenvoudige en intuïtieve bediening.

· Gemakkelijke aanpassing en hoger automatiseringsniveau met PLC-besturing.

· Uitstekende betrouwbaarheid met verminderde arbeidsintensiteit.

· Eén operator kan meerdere machines beheren.

Belangrijkste technische parameters

De volgende technische parameters zijn van toepassing op de verticale dubbelassige samengestelde machine.

Machinestructuur en kenmerken

De verticale dubbelassige samengestelde machine heeft de volgende structurele en prestatiekenmerken.

· Het bewerken, boren, ruimen en tappen van een groot aantal onderdelen kan in één keer met een hoog rendement worden uitgevoerd.

· De carrosseriestructuur is compact en heeft een goede stijfheid.

· De hoofdas is gemaakt van hoogwaardig gelegeerd staal, gehard en warmtebehandeld, nauwkeurig geslepen en heeft een hoge slijtvastheid.

· Het glijoppervlak is ultrasoon geblust en heeft een smeerapparaat om de levensduur van het glijoppervlak te garanderen.

· De werkbank beweegt naar links en rechts met een startapparaat en een bufferpositioneringsapparaat, dat kleine trillingen en snelle bewegingen heeft.

· Het handvat is van het trekstangtype, dat niet gemakkelijk valt en een hoge veiligheid heeft.

Structuur en prestaties

Het ontwerp van de verticale dubbelassige samengestelde machine neemt de structurele kenmerken van de freesmachine en het ondersteunende startapparaat over, met de voordelen van hoge verwerkingsefficiëntie, stabiele precisie en eenvoudige bedieningsprocedure.

· Vervangings- en spanstructuur van de riem, eenvoudig om de snelheid te veranderen en de riem te spannen.

· De hoofdas wordt aangedreven door een 4KW/4P-motor via een synchrone riem, met een hoge transmissie-efficiëntie en een laag geluidsniveau.

· Het automatische herstelmechanisme van de linker en rechter spil kan de spil altijd gereed houden voor verwerking, waardoor tijd wordt bespaard en de werkefficiëntie wordt verbeterd.

· De hefhendel kan eenvoudig worden gedraaid om het tillen van het hefplatform te realiseren.

· De werkbank is uitgerust met bufferpositionering om een ​​betrouwbare positionering en stabiele nauwkeurigheid te garanderen.

· De middelste wagen en het hefplatform zijn ontworpen met vergrendelingsmechanismen om de stabiele positionering van het werkstuk te garanderen, wat bevorderlijk is voor de verwerkingsnauwkeurigheid.

· Pneumatisch apparaat wordt gebruikt om automatische controle, goede betrouwbaarheid te realiseren en een hoge efficiëntie en hoge precisie van de verwerking te garanderen.

Smeersysteem

De verticale dubbelassige samengestelde machine maakt gebruik van een automatisch smeersysteem met positieve verplaatsing. Het volgende smeerschema is van toepassing.

Elektrisch systeem

De verticale dubbelassige samengestelde machine gebruikt de volgende elektrische systeemconfiguratie.

· CNC-systeem: Sunicon.

· Servomotor: Sunicon.

· Spindelservo: Zhima-technologie.

· AC-schakelaar: Schneider.

· Estafette: Omron.

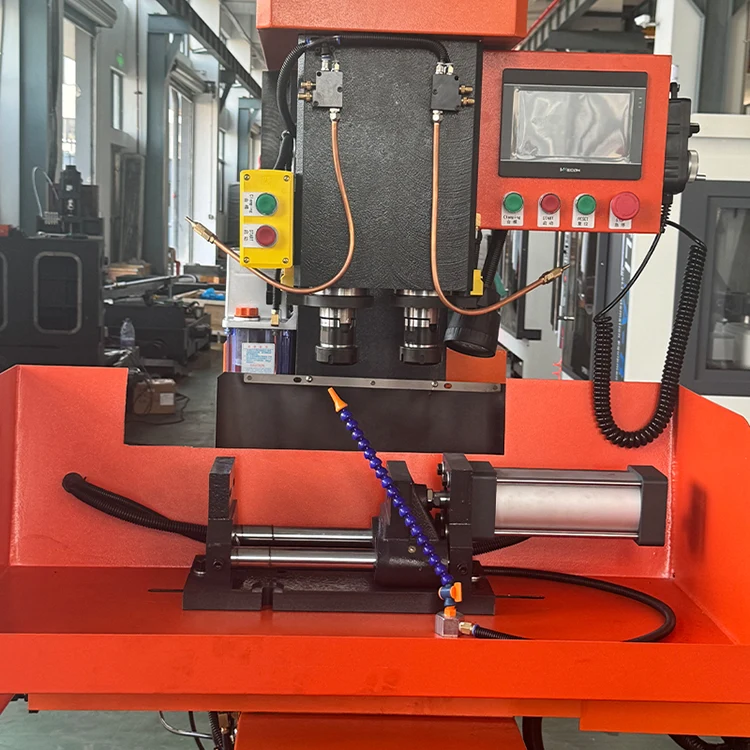

· Pneumatische bankschroef: YUELI.

Veiligheid Bescherming

De verticale dubbelassige samengestelde machine voldoet aan de algemene technische vereisten van GB 15760-2004 voor de veiligheidsbescherming van gereedschapsmachines voor het snijden van metaal en is uitgerust met de nodige veiligheidsvoorzieningen en waarschuwingsborden.

· X-as maakt gebruik van een volledig gesloten roestvrijstalen plaatmetalen schild om snijvloeistoffen en spanen effectief te blokkeren.

· De Z-as maakt gebruik van plaatmetaalbescherming en een telescopische afdekking om de levensduur effectief te verlengen.

· X- en Z-assen zijn uitgerust met harde en zachte limieten om storingen veroorzaakt door operationele fouten, programmeerfouten, schijfstoringen, enz. te voorkomen.

· Elektrisch ontwerp voldoet aan de elektrische norm GB5226.1 met bescherming tegen overstroom en kortsluiting.

· De elektrische kast heeft een volledig gesloten ontwerp met axiale ventilatoren voor warmteafvoer.

· NC-systeem heeft een ingebouwde batterij; Als het systeem stroom verliest, gaan opgeslagen bewerkingsprogramma's niet verloren.

· Alarmfunctie en noodstopknop om schade veroorzaakt door verschillende plotselinge storingen te voorkomen.

Standaardaccessoires en documenten

De verticale dubbelassige samengestelde machine wordt geleverd met de volgende accessoires en documenten.

Inclusief gereedschap:

· Dubbele sleutel 17-19, 12-14, 8-10, 22-24 (elk 1)

· Naderingsschakelaar (2 stuks)

· spantang Φ20 (2 stuks)

· Inbussleutel 1,5-10 (1 set)

Veelgestelde vragen

Welk CNC-systeem wordt op deze verticale dubbelassige compoundmachine gebruikt?

De machine maakt gebruik van het Sunicon CNC-systeem.

Wat is de spilconus en maximale boorcapaciteit?

De spilconus is NT30. De maximale boordiameter is 32 mm voor koperen onderdelen en de maximale tapdiameter is M32.

Wat zijn de verplaatsingen van de X-, Y- en Z1/Z2-as?

De verplaatsing van de X-as is 320 mm, de verplaatsing van de Y-as is 120 mm en de verplaatsing van de Z1/Z2-as is 110 mm.

Wat is het spiltoerental en het machinegewicht?

De spilsnelheid varieert van 10 tot 3000 tpm met regelbare snelheid. Het machinegewicht bedraagt ​​900 kg.

Wat is de totale stroombehoefte?

De totale stroomvoorzieningscapaciteit bedraagt ​​7 kW.
