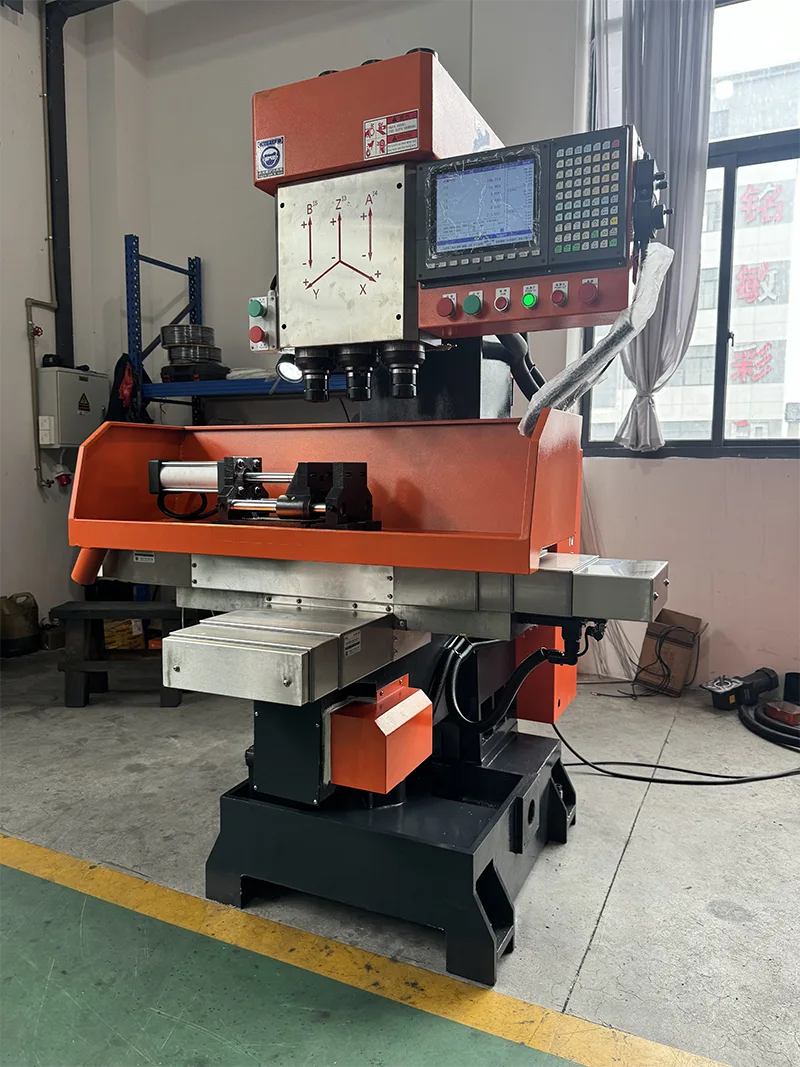

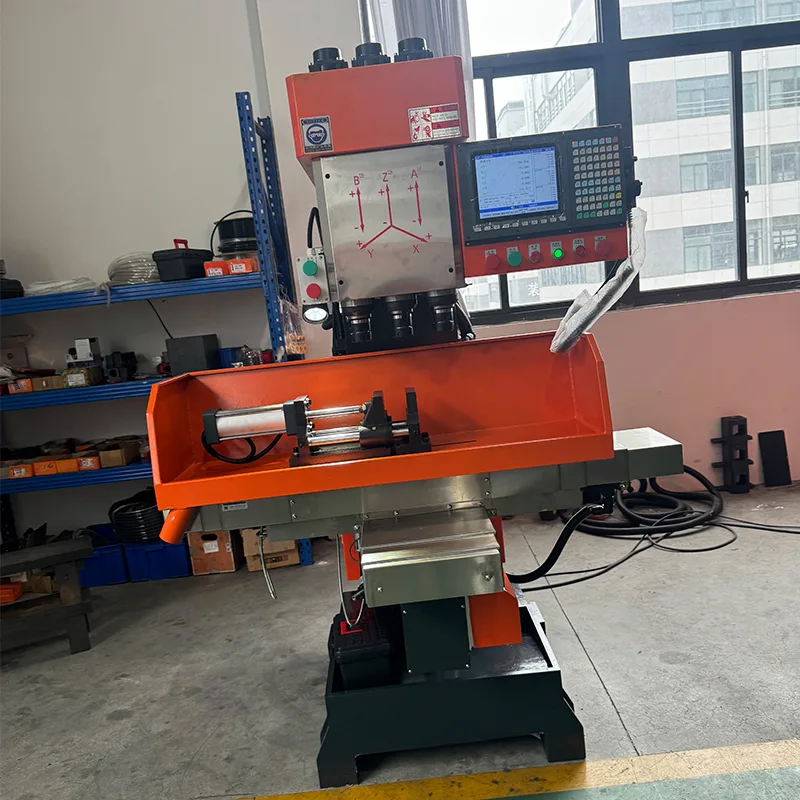

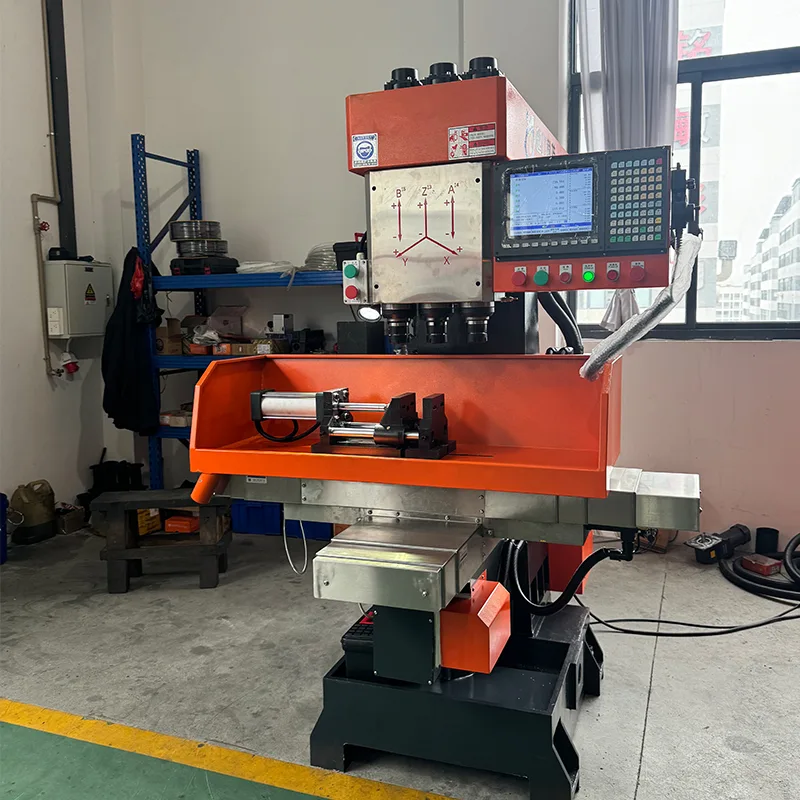

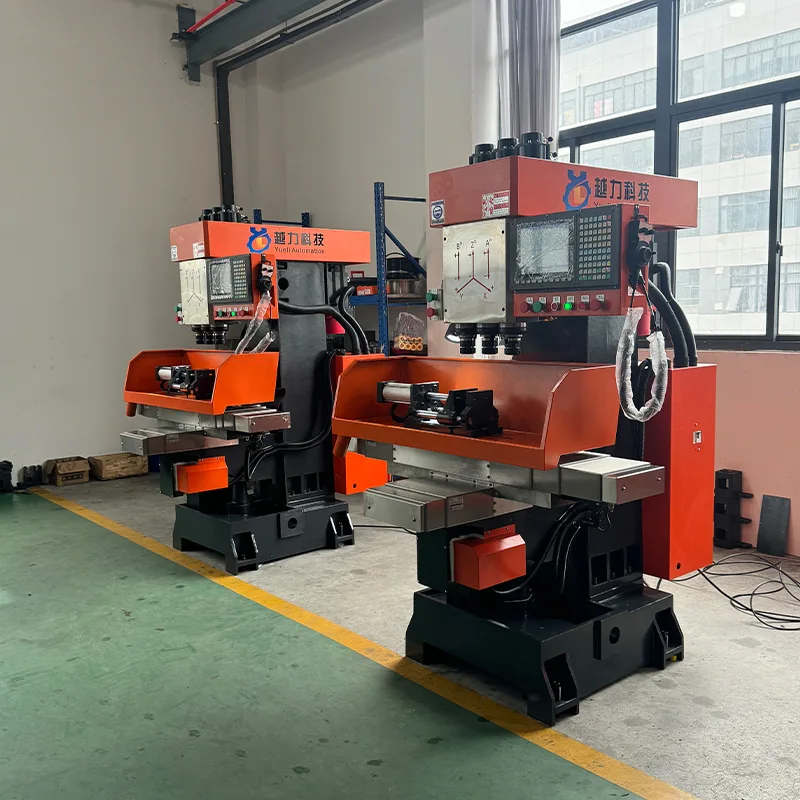

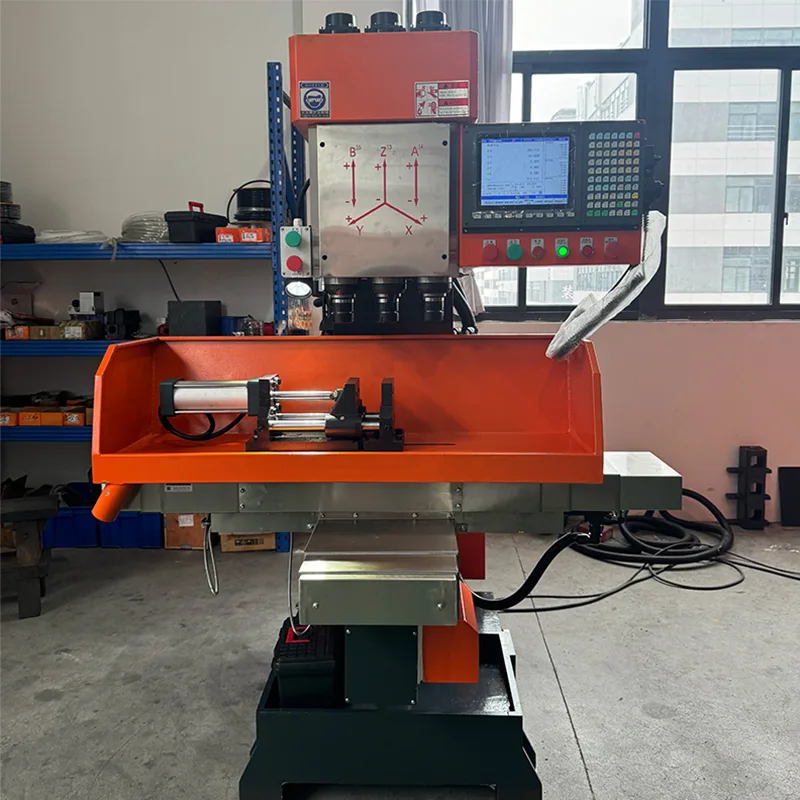

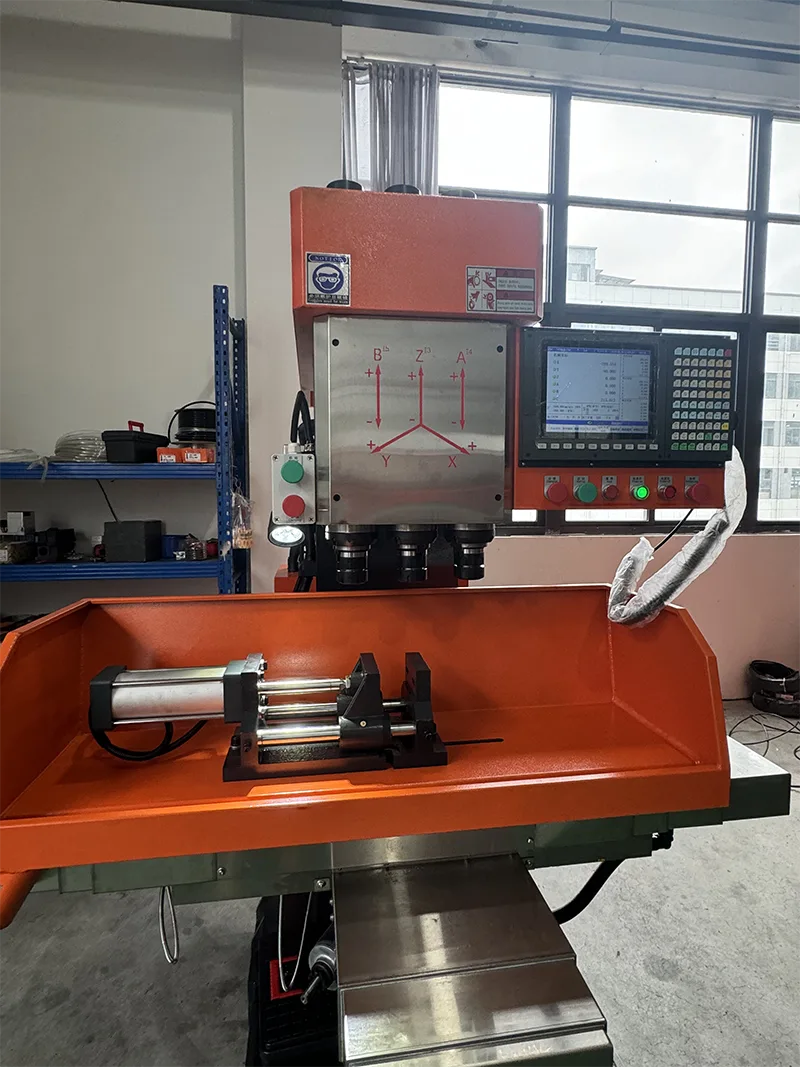

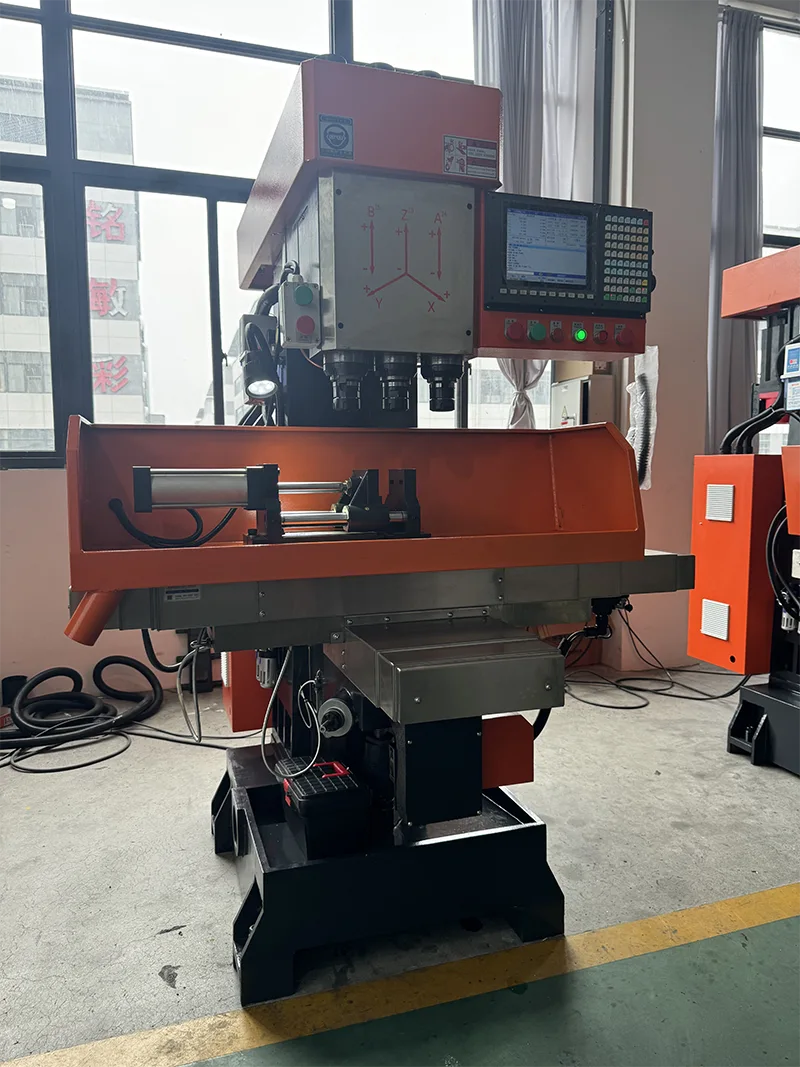

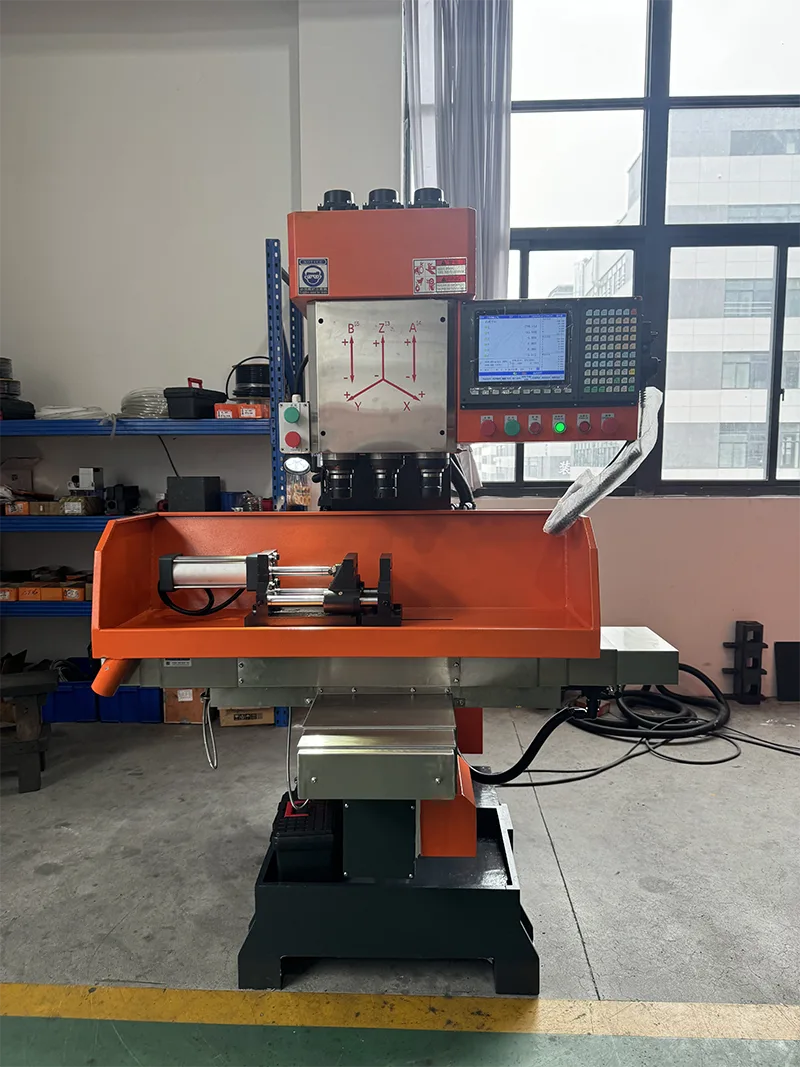

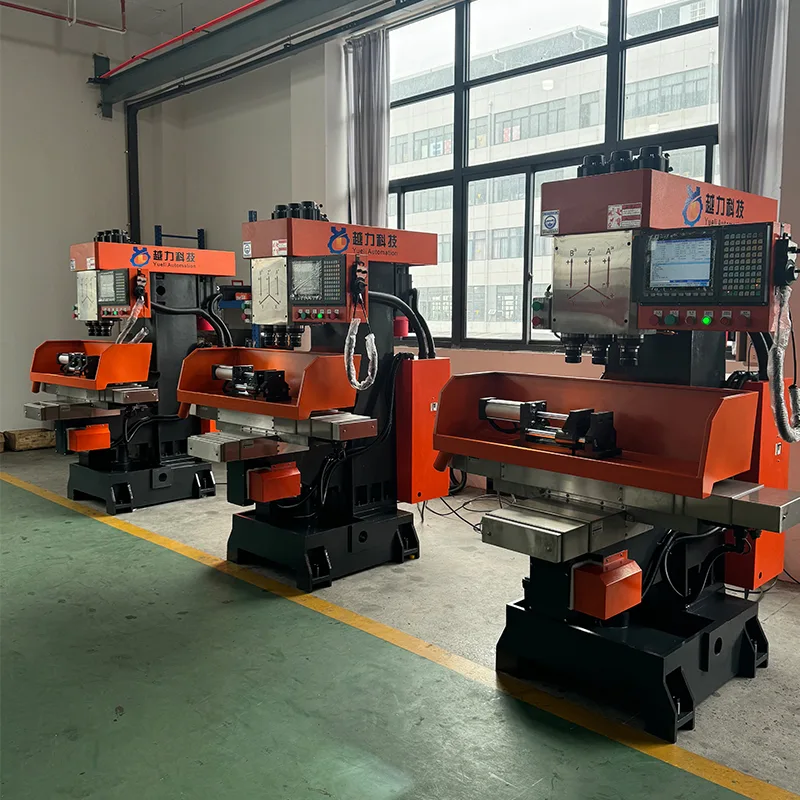

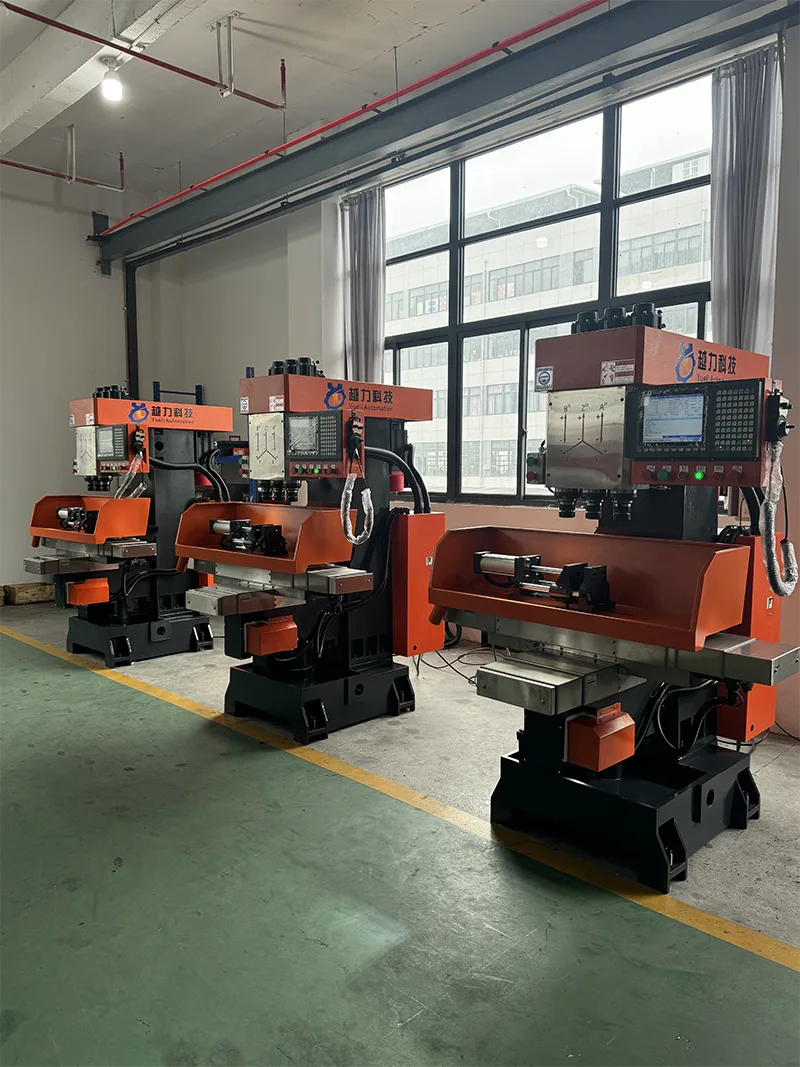

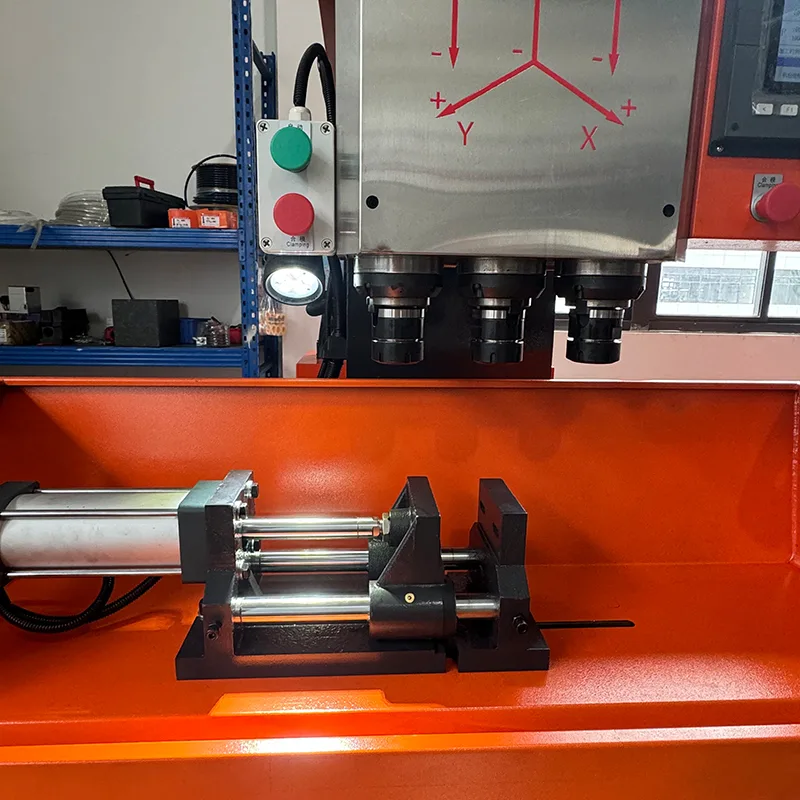

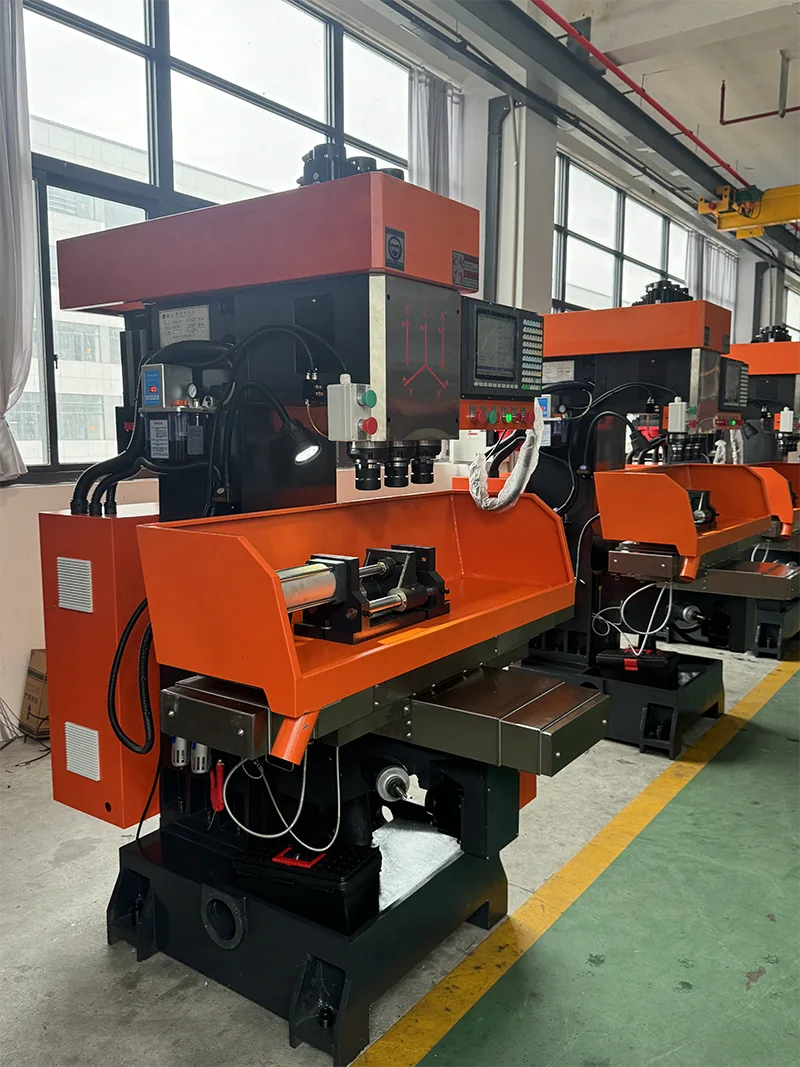

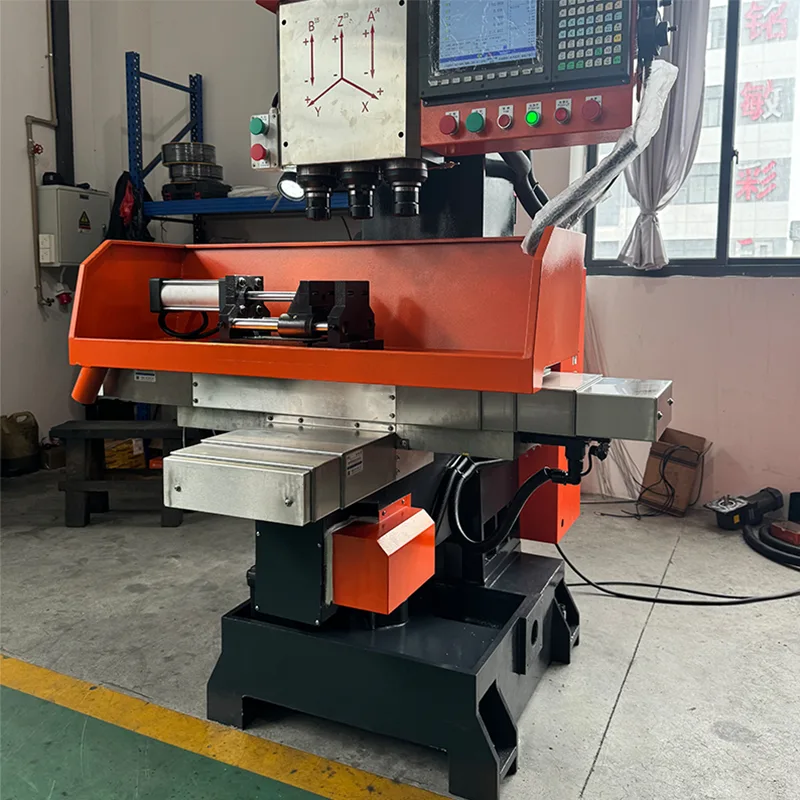

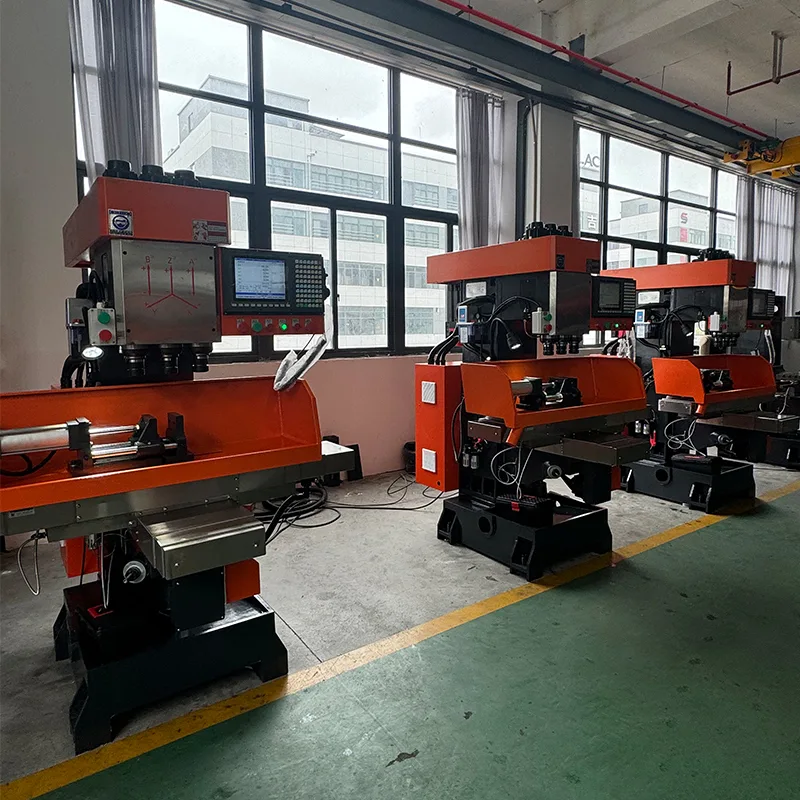

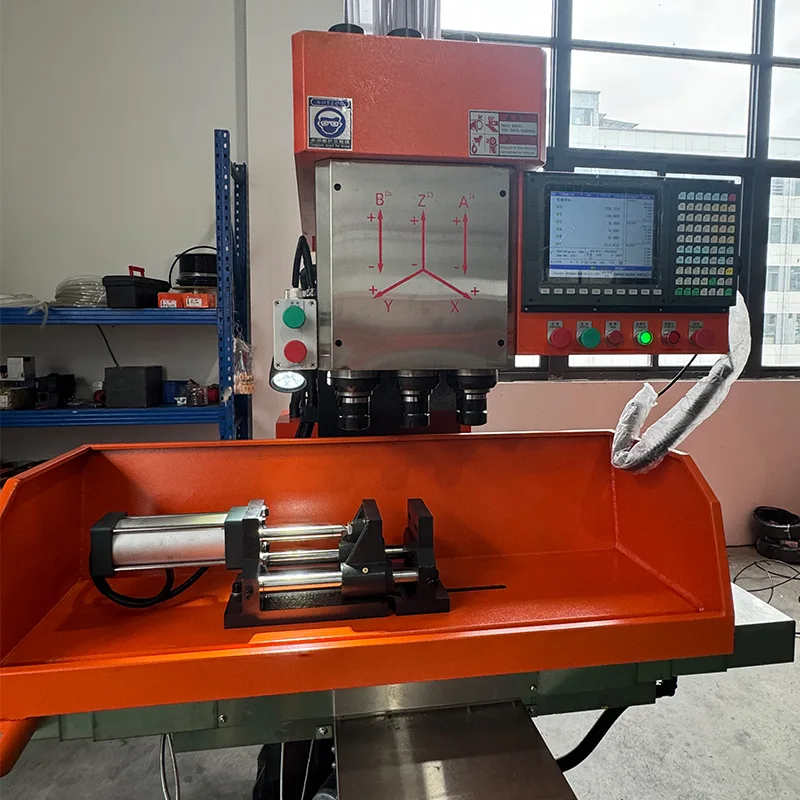

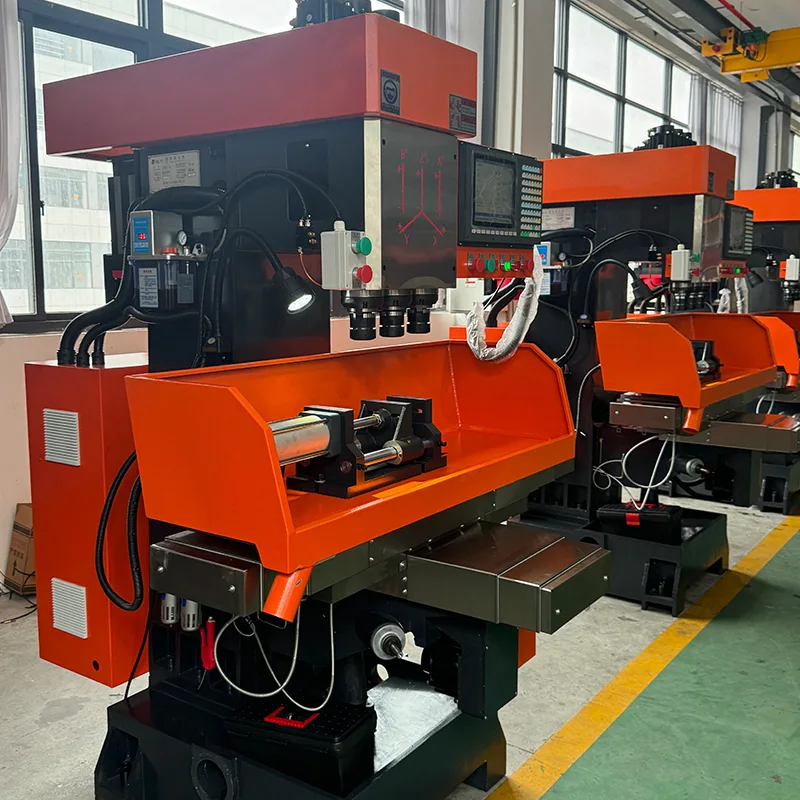

Verticale CNC met drie assen

Verticale CNC drieassige ZSK-4150X4 is een volwassen product van ons bedrijf. Deze werktuigmachine lost het probleem op dat het boren, ruimen en tappen niet tegelijkertijd kon worden uitgevoerd bij het verwerken van een groot aantal onderdelen. Compleet boren, ruimen, afschuinen en tappen en andere vereisten, het is een ideale mechanische uitrusting om een ​​hoog rendement en energiebesparing te bereiken. De machine is eenvoudig te bedienen en kan vrij worden bediend zonder speciaal technisch personeel. Het bedrijf heeft meer dan tien jaar professionele technologie en strikte kwaliteitscontrole verzameld en heeft een goede after-sales service, die goed wordt ontvangen door klanten.

Productintroductie

Verticale CNC drieassige ZSK-4150X4 is een volwassen product van ons bedrijf. Deze werktuigmachine lost het probleem op dat het boren, ruimen en tappen niet tegelijkertijd kon worden uitgevoerd bij het verwerken van een groot aantal onderdelen.

· Compleet boren, ruimen, afschuinen en tappen in één handeling.

· Ideale mechanische uitrusting om een ​​hoog rendement en energiebesparing te bereiken.

· Eenvoudig te bedienen zonder speciaal technisch personeel.

· Meer dan tien jaar professionele technologie en strikte kwaliteitscontrole.

· Goede after-sales service, goed ontvangen door klanten.

Belangrijkste kenmerken

De verticale CNC drieassige ZSK-4150X4 heeft de volgende kenmerken.

· De verwerking van een groot aantal onderdelen, het boren en ruimen en het tappen worden in één keer uitgevoerd, met een hoog rendement.

· De romp is compact en stijf.

· De hoofdas is gemaakt van hoogwaardig gelegeerd staal en is gehard, hittebehandeld en nauwkeurig geslepen. Het heeft een hoge slijtvastheid.

· Het glijoppervlak wordt gedoofd door supersonische frequentie. Het heeft een smeerapparaat om de levensduur van het glijoppervlak te garanderen.

· De linker- en rechterbeweging van de werktafel maakt gebruik van een startapparaat en een bufferpositioneringsapparaat, dat kleine trillingen en snelle bewegingen heeft.

· Het handvat van het mes heeft een trekstangtype, dat niet gemakkelijk valt. Het heeft een hoge veiligheid.

Technische specificaties

De volgende technische parameters zijn van toepassing op de verticale CNC drieassige ZSK-4150X4.

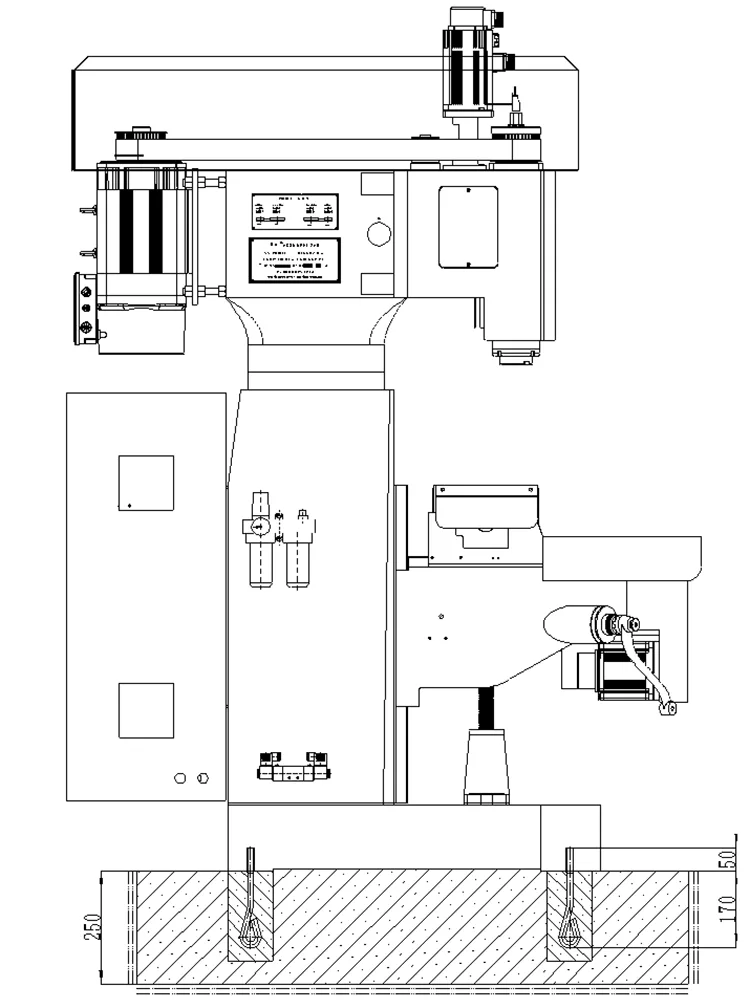

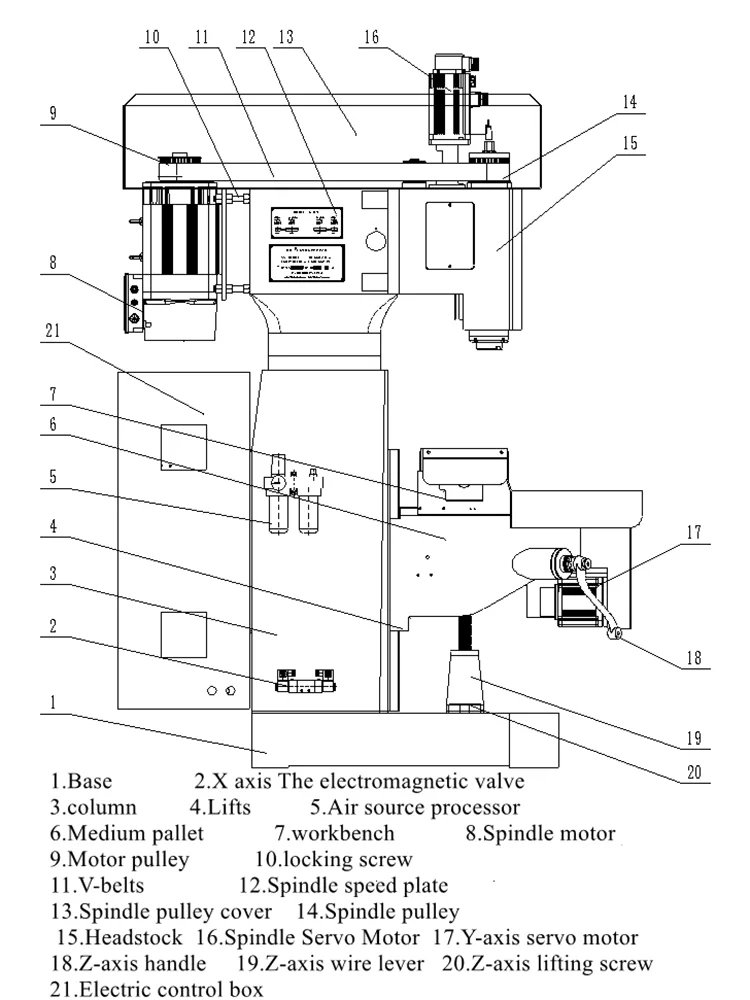

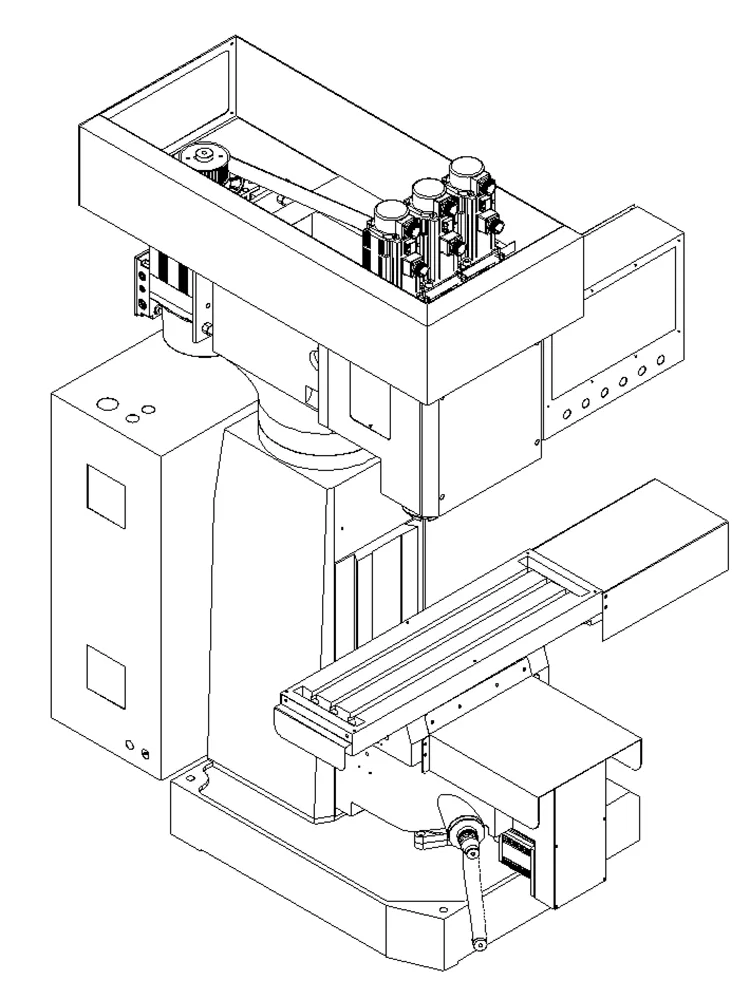

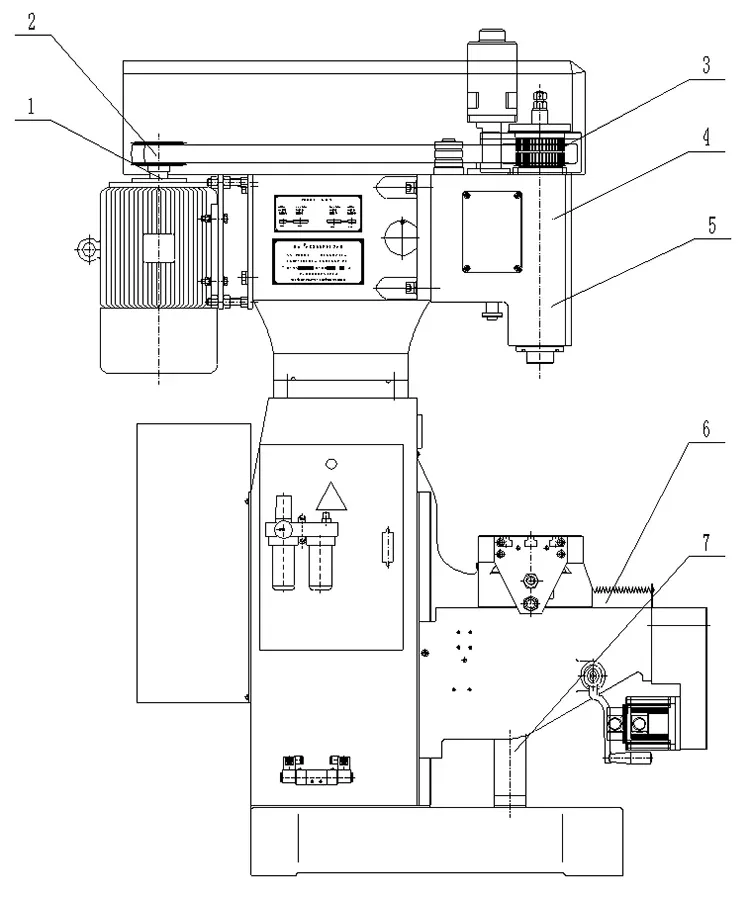

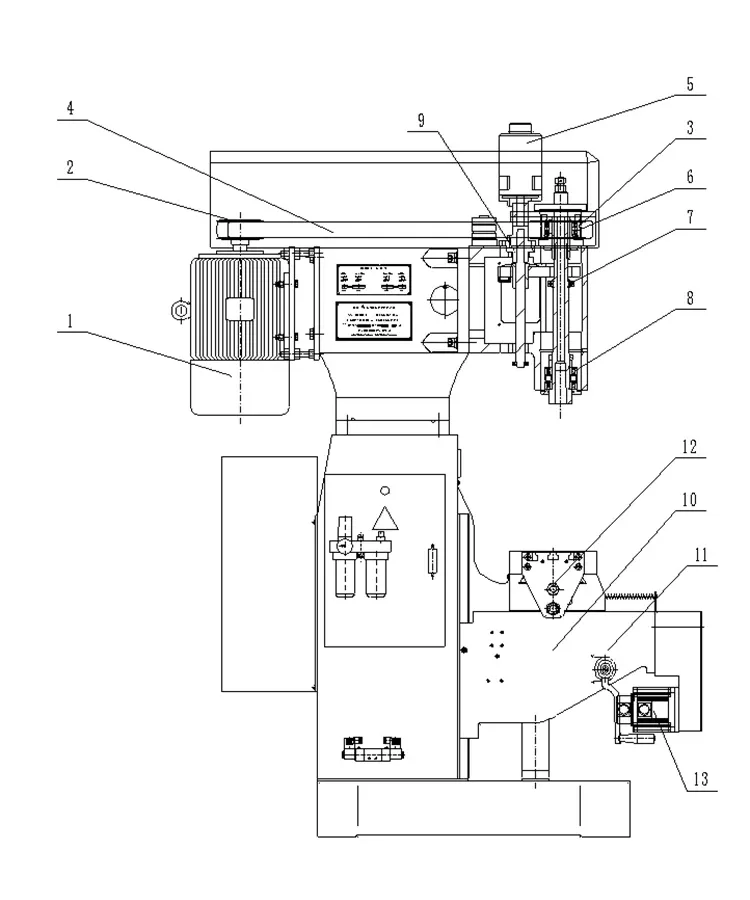

Mechanisme en prestaties van werktuigmachines

Het ontwerp van de verticale CNC drieassige ZSK-4150X4 neemt de structurele kenmerken van de freesmachine en het ondersteunende startapparaat over, wat de voordelen heeft van een hoge verwerkingsefficiëntie, stabiele precisie en eenvoudige bedieningsprocedures. Het gebruik van PLC voor logische besturingsverwerking kan op effectieve wijze boogkortsluiting voorkomen die wordt veroorzaakt door het voorwaarts en achterwaarts schakelen van de motor. Tegelijkertijd wordt de pulstriggermethode gebruikt om de magneetklep aan te drijven om het fenomeen te voorkomen dat de spoel van de magneetklep lange tijd wordt bekrachtigd, waardoor de spoel doorbrandt.

· Structuur: eenvoudig bewerkingscentrum. Programmabesturing maakt gebruik van het Taiwanese Yitu-besturingssysteem met detectiefunctie om schade aan de kraan of het gereedschap als gevolg van defecte magneetkleppen of oliecilinders te voorkomen. Mens-machinevriendelijke dialoog voor eenvoudige bediening.

· Geschikt voor de verwerking van grote en middelgrote batches. Eenmalige klemming. Hoge efficiëntie en goede precisie.

· Het tapmechanisme hoeft de spindelaandrijving niet te vervangen. Standplaats is standaard. De supersynchrone hoofdservomotor van Beijing met eigen frequentieconversie verbetert de ruwheid van het draadoppervlak en zorgt voor nauwkeurigheid.

· Onafhankelijk onderzoek en ontwikkeling van componenten van de aandrijfkop. Precisie slijpen. Goede slijtvastheid en lange levensduur.

· Het Hust CNC-systeem kan de invoersnelheid naar behoefte instellen. Na langdurig gebruik verslijt de spindel, het systeem heeft een gereedschapscompensatiefunctie.

· Elk gemotoriseerd glijoppervlak beschikt over een gecentraliseerd automatisch smeerapparaat om de levensduur van de werktuigmachines te garanderen.

· Schuiftafelbeweging aangedreven door servomotor. Meerdere coördinaten zijn digitaal in te stellen. Hoge positioneringsnauwkeurigheid. Lage trillingen. Snelle reactie.

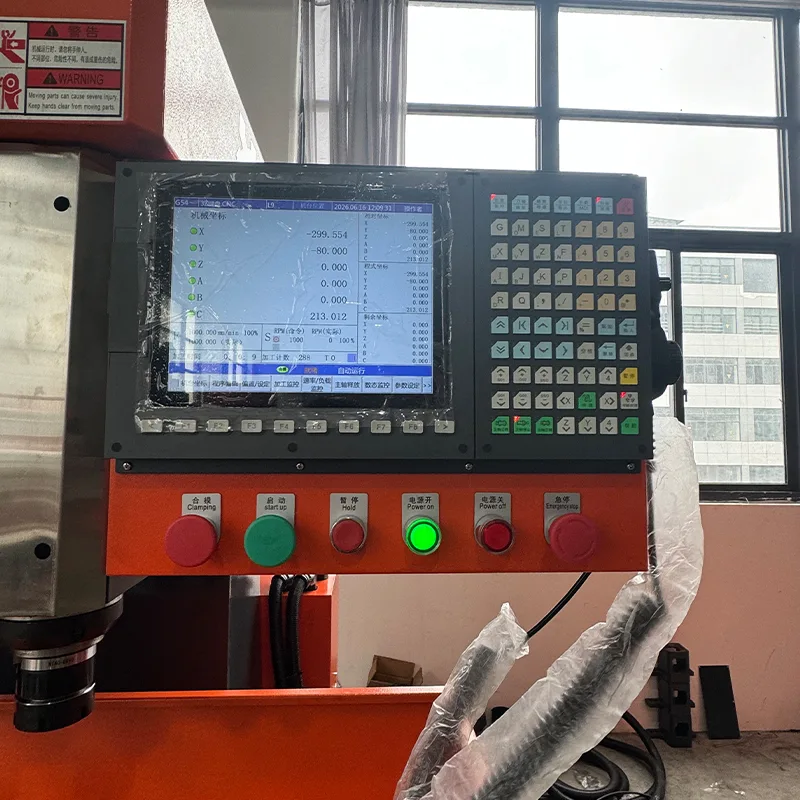

· Tijdens de verwerking wordt de status van het werkstuk weergegeven via het aanraakscherm. Alarmfunctie bij storingen.

· Volledig gesloten bescherming zorgt voor persoonlijke veiligheid en verbetert de verwerkingsomgeving.

Elektrisch systeem

De verticale CNC drieassige ZSK-4150X4 maakt gebruik van de volgende elektrische componenten.

· Magneetventiel: Taiwan AirTAC. Goede stabiliteit. De luchtdruk mag niet lager zijn dan 0,5 MPa.

· AC-schakelaar: Koreaanse LS. Goede stabiliteit.

· Relais: Omron. Goede stabiliteit.

Transmissiesysteem

De verticale CNC drieassige ZSK-4150X4 maakt gebruik van de volgende transmissiecomponenten.

Smeersysteem

De spilhuls en het oppervlak van de geleiderail worden gesmeerd door een handmatige smeerpomp, wat de bediening eenvoudiger en uitgebreider maakt, waardoor de levensduur van het smeeroppervlak wordt gegarandeerd.

Voorzorgsmaatregelen voor gebruik en verwerking

De volgende voorzorgsmaatregelen komen uit de gebruikershandleiding van de verticale CNC drieassige ZSK-4150X4.

· Lees de gebruikershandleiding en de bijbehorende documenten voordat u ermee aan de slag gaat.

· Voeding: driefasige vierdraads, 7 kW capaciteit, geïsoleerde draaddoorsnede niet minder dan 4 mm² (koper).

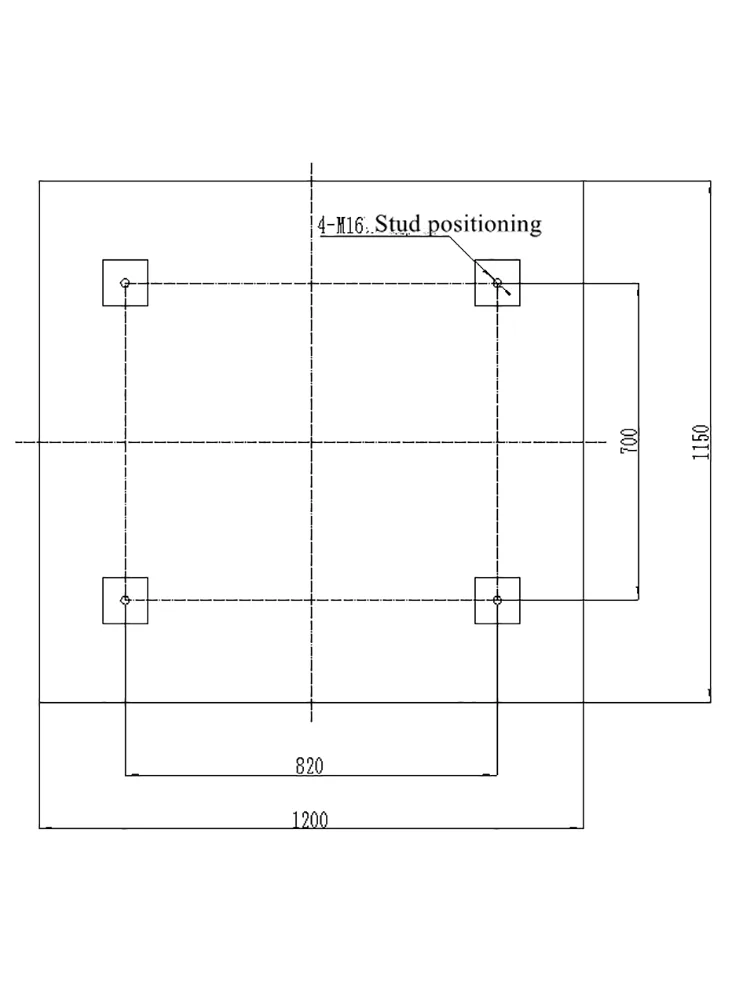

· Niet installeren in de buurt van een warmtebron, hoge temperaturen of stoffige ruimtes.

· Voeg olie toe tot de oliemarkeringslijn voor het eerste gebruik na het uitpakken.

· Koelpomp kan niet draaien zonder vloeistof.

· Deel de powerbox niet met elektrische lasmachines of hoog-/middenfrequentieapparatuur.

· Aarddraad moet op de standaard worden aangesloten. Doorsnede niet minder dan 2,5 mm².

· Gebruik na het inschakelen de testpen om te controleren of de buitenkant van de machine niet onder stroom staat voordat u de machine gaat testen.

· Start de oliepompmotor volgens de handleiding. Kijk of de oliepomp omgekeerd is.

· Naderingsschakelaars zijn aangepast en gerepareerd. Kleine aanpassingen toegestaan. Bij grote wijzigingen dient u contact op te nemen met de after-sales service.

· Omvormerparameters ingesteld vóór fabrieksinstelling. Gebruiker mag deze niet afzonderlijk instellen.

· Druk niet snel en vaak op de "handmatige" knop om een ​​omvormeralarm te voorkomen.

· Schakel bij het vervangen van gereedschap of het afstellen van de aandrijfriem de externe stroomvoorziening uit.

· De geelgroene aardingsterminal moet geaard zijn. Sluit de faselijn niet aan op de neutrale aansluiting (N).

· Selecteer geen overbelastingsmodus. Gebruik het juiste gereedschap, snijhoeveelheid en voedingssnelheid.

· Vergrendelschakelaar op elektrische bedieningskast. Schakel de stroom uit en vergrendel deze tijdens onderhoudsinspectie.

Veelgestelde vragen

Wat is de spilconus van deze machine?

De spilconus van de verticale CNC drieassige ZSK-4150X4 is MT4.

Wat is de maximale gatdiameter die kan worden bewerkt?

De maximale gatdiameter is Ф50 mm bij het verwerken van koperen onderdelen met 4 snijkanten en voeding per omwenteling 0,16 mm/omw.

Wat is de maximale tapdiameter?

De maximale tapdiameter is Ф50 mm voor het verwerken van koperen onderdelen. Wat zijn de verplaatsingen van de X-, Y- en Z-assen? De verplaatsing van de X-as is 400 mm, de verplaatsing van de Y-as is 250 mm en de verplaatsing van de Z-as is 320 mm.

Wat is het toerentalbereik van de spil?

Het spiltoerentalbereik van de Z1- en Z2-as bedraagt ​​619 tot 1420 tpm met servobesturing.

Wat is het vermogen van de spilmotor en het totale machinegewicht?

Het vermogen van de spindelservomotor is 5,5 kW bij 380 V en het nettogewicht van de machine is 2500 kg.

Welk besturingssysteem gebruikt deze machine?

De machine maakt gebruik van het Taiwanese Yitu-besturingssysteem met mens-machinevriendelijke dialoog voor eenvoudige bediening.
