Lineaire geleider Boren Tappencentrum Open type

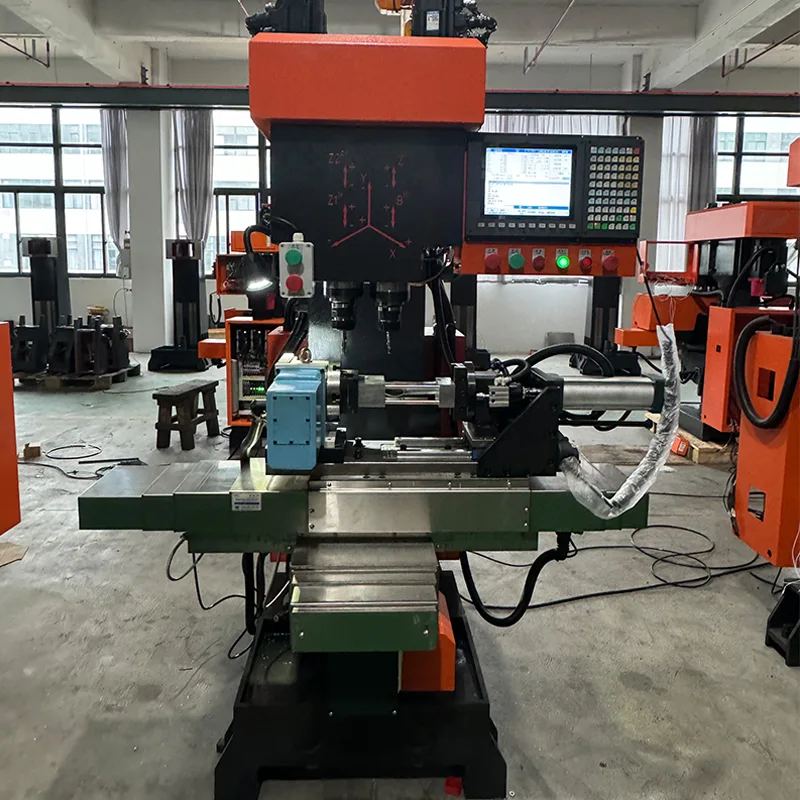

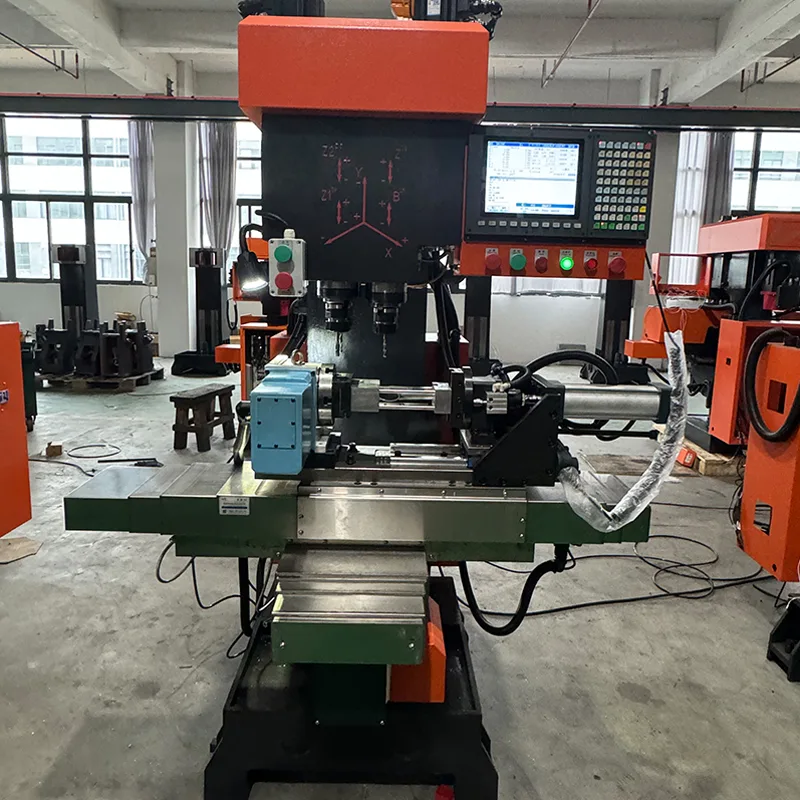

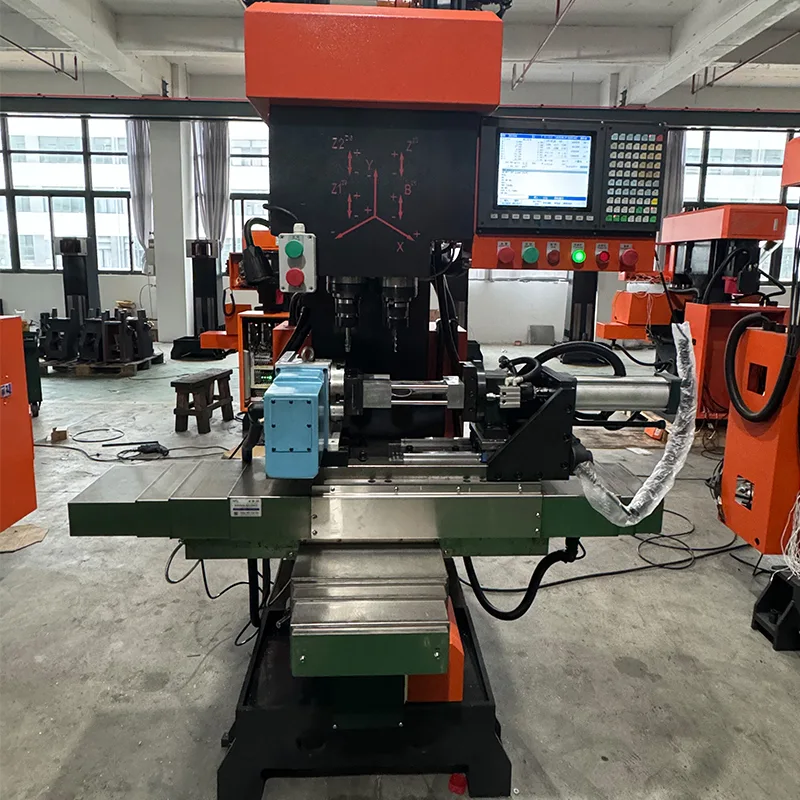

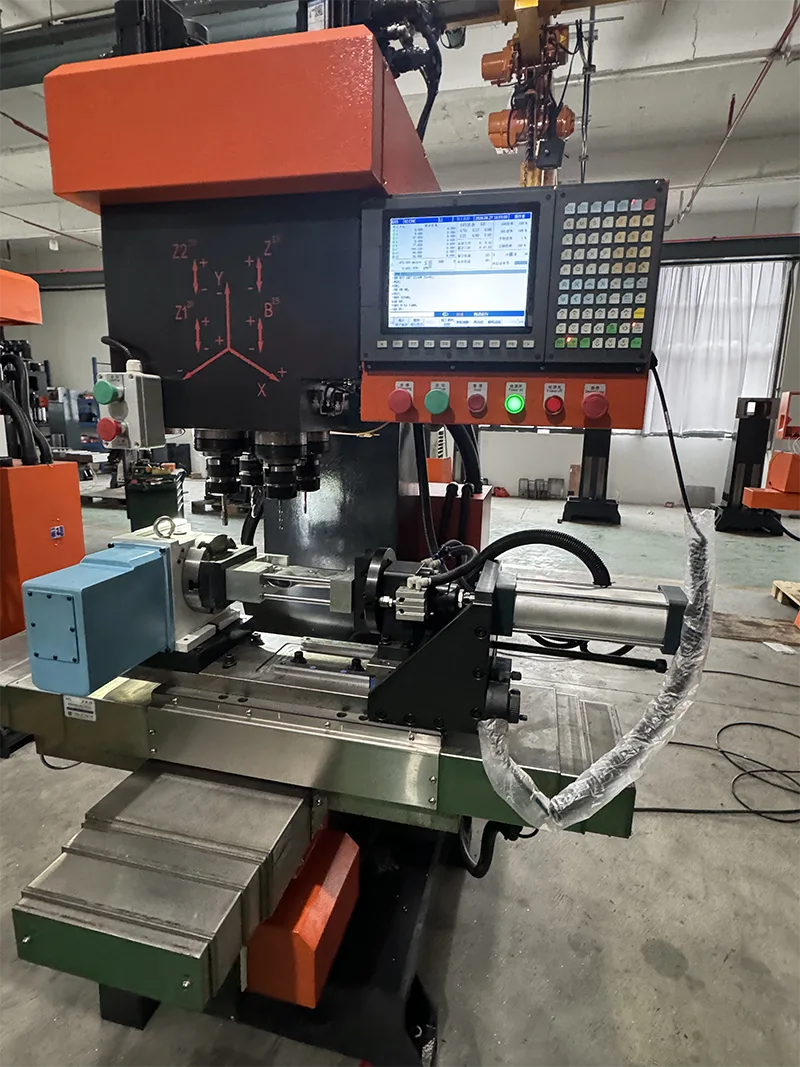

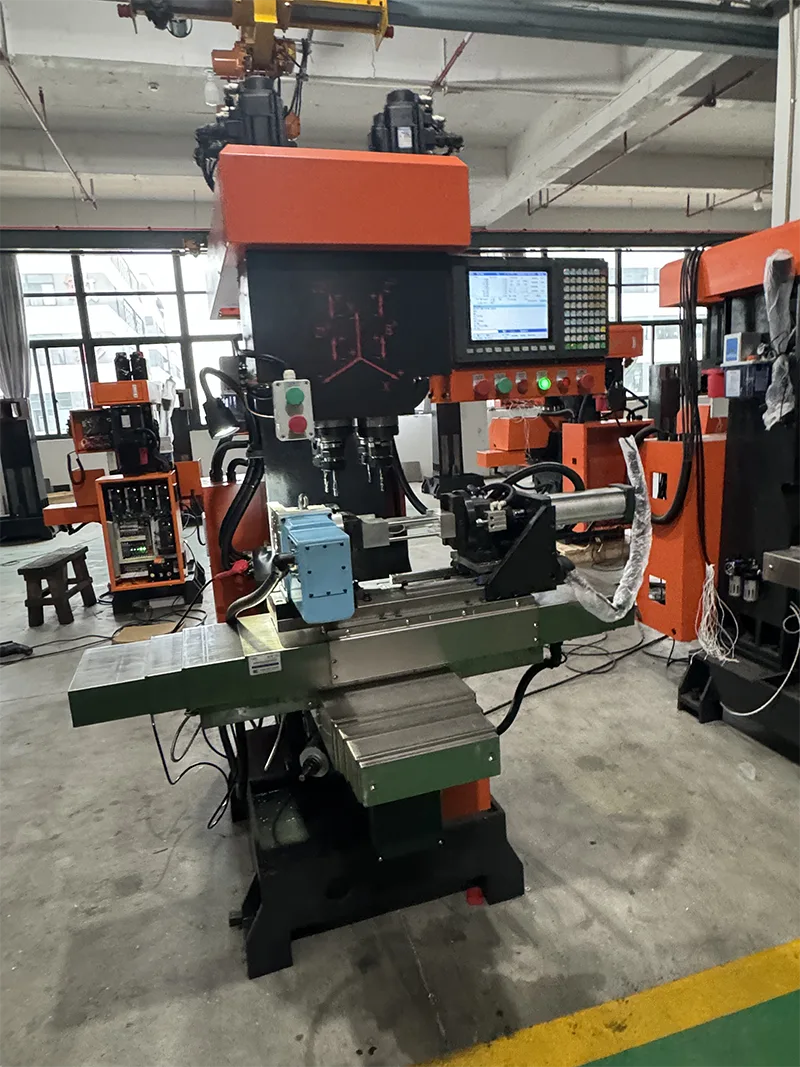

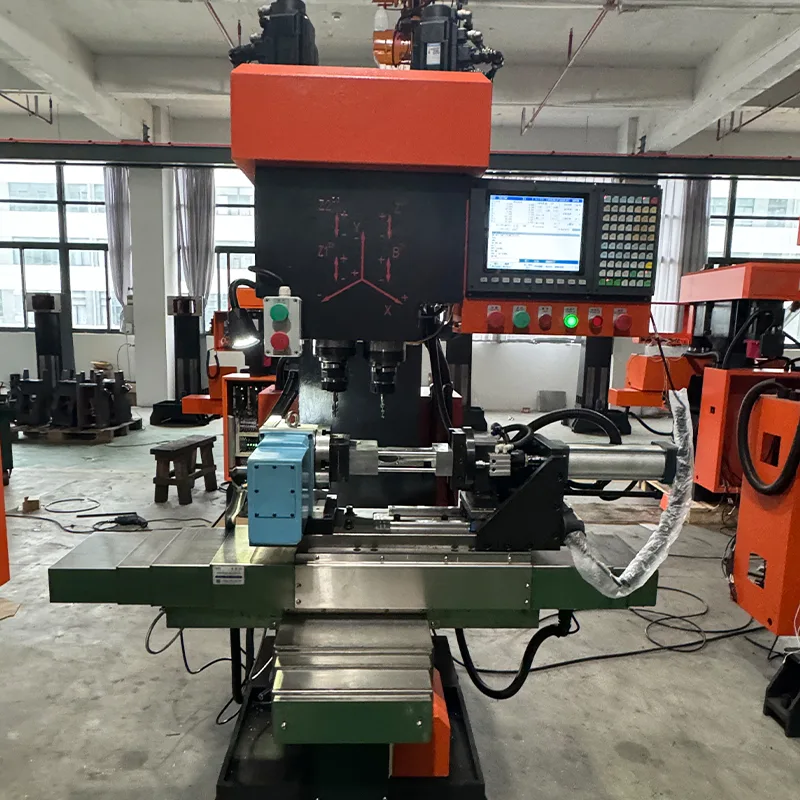

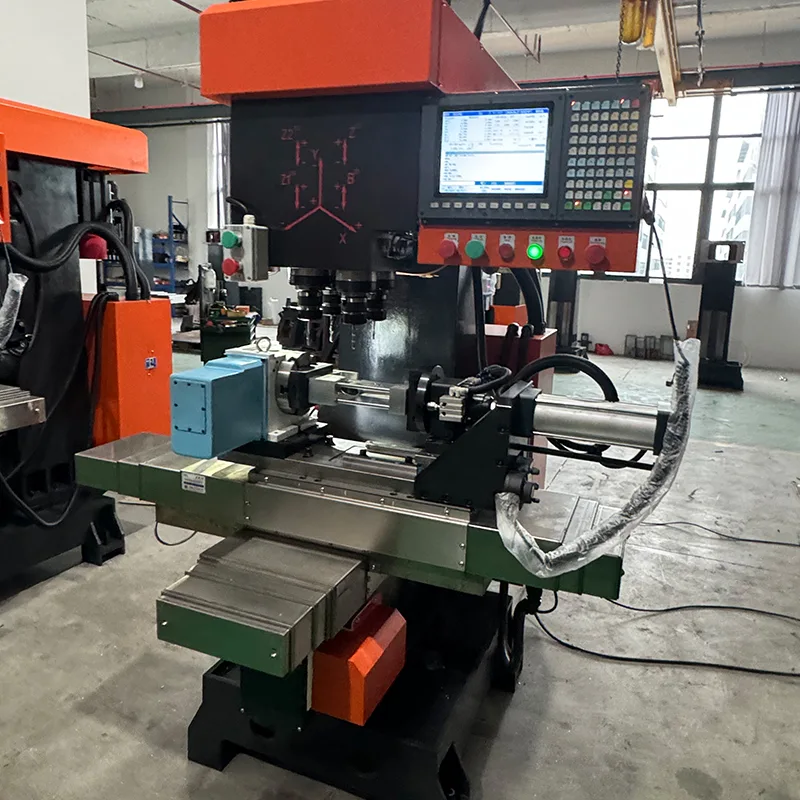

ZSK540 Lineair geleid boortapcentrum Open type is een verticaal 4-assig lineair geleid boortapcentrum in open typeconfiguratie. Dit model wordt geleverd zonder plaatstalen behuizing en biedt een open frame-ontwerp dat geschikt is voor toepassingen waarbij een volledige behuizing niet vereist is. De machine is uitgerust met het Taiwan Syntec bus CNC-systeem met touchscreen, met gebruiksvriendelijke mens-machine-interface voor intuïtieve programmering en eenvoudige bediening. Met de 4-assige CNC-functie kunnen alle vier de assen boor-, tap- en freesbewerkingen uitvoeren. De servo-spindelmotor van 5,5 kW met ingebouwde frequentieomvormer maakt rigide tappen en traploze snelheidsregeling mogelijk, waardoor bewerkingsprecisie wordt gegarandeerd.

Machineconfiguratie en structurele kenmerken

Het ZSK540 lineaire geleidingsboortapcentrum open type is gebouwd met de volgende standaardconfiguraties en structurele kenmerken.

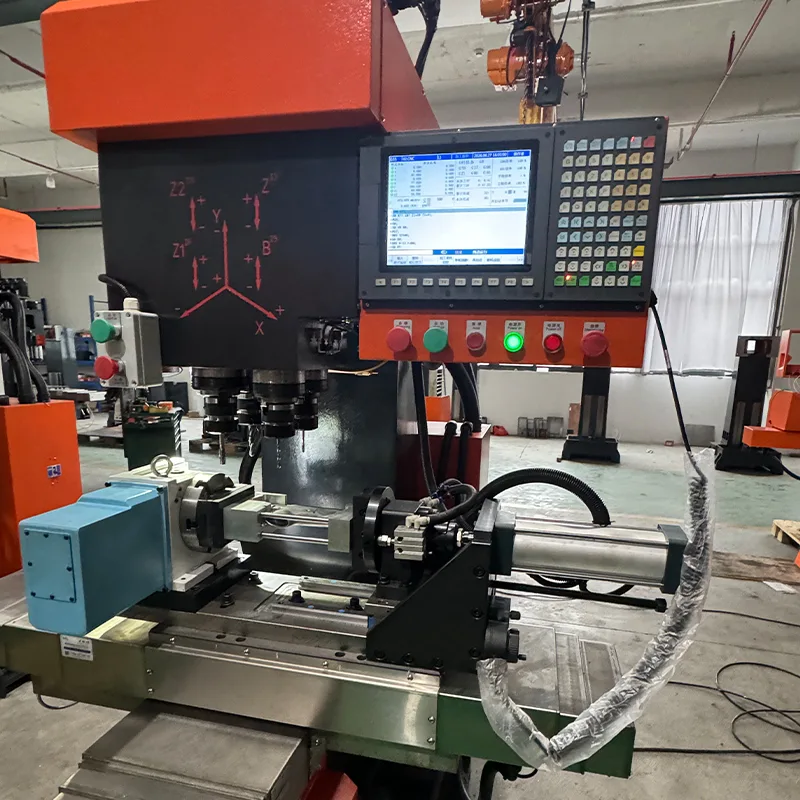

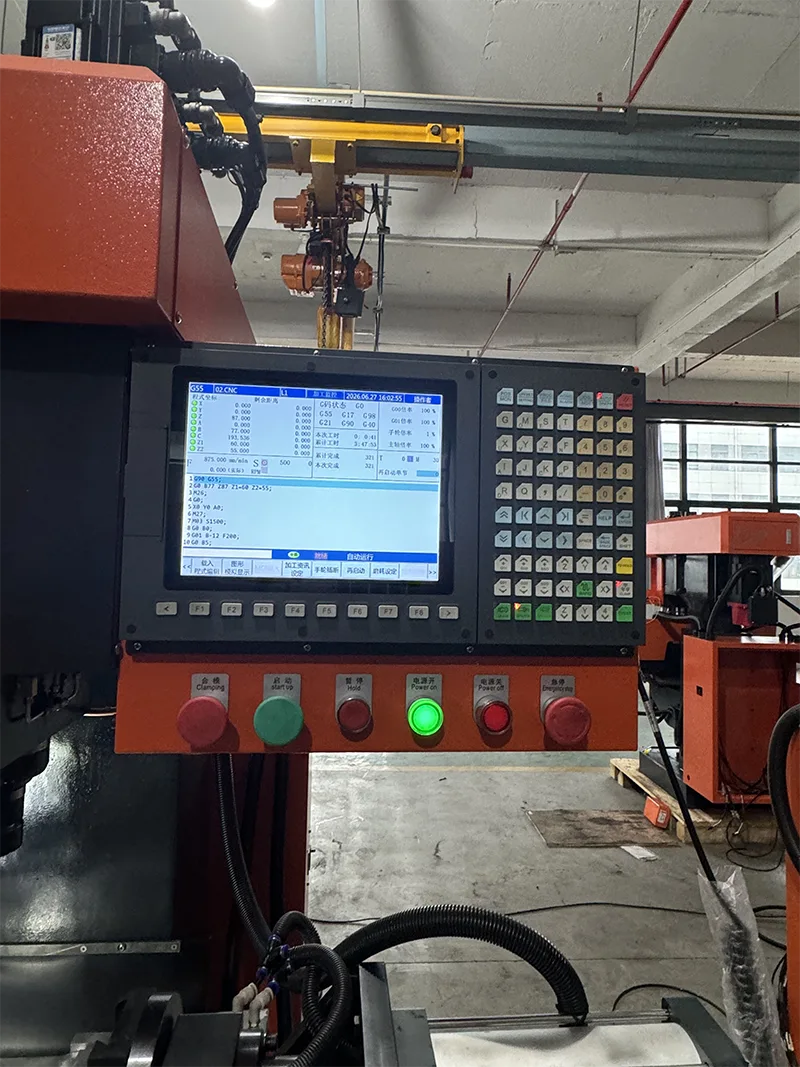

· CNC-systeem: Taiwan Syntec-bus CNC-systeem met touchscreen. Gebruiksvriendelijke mens-machine-interface. Intuïtieve programmering. Eenvoudige bediening. Snel te leren.

· Servosysteem: Syntec-servomotoren, 5 stuks in totaal (4 met rem). 5,5 kW Huahong-spindelservomotor.

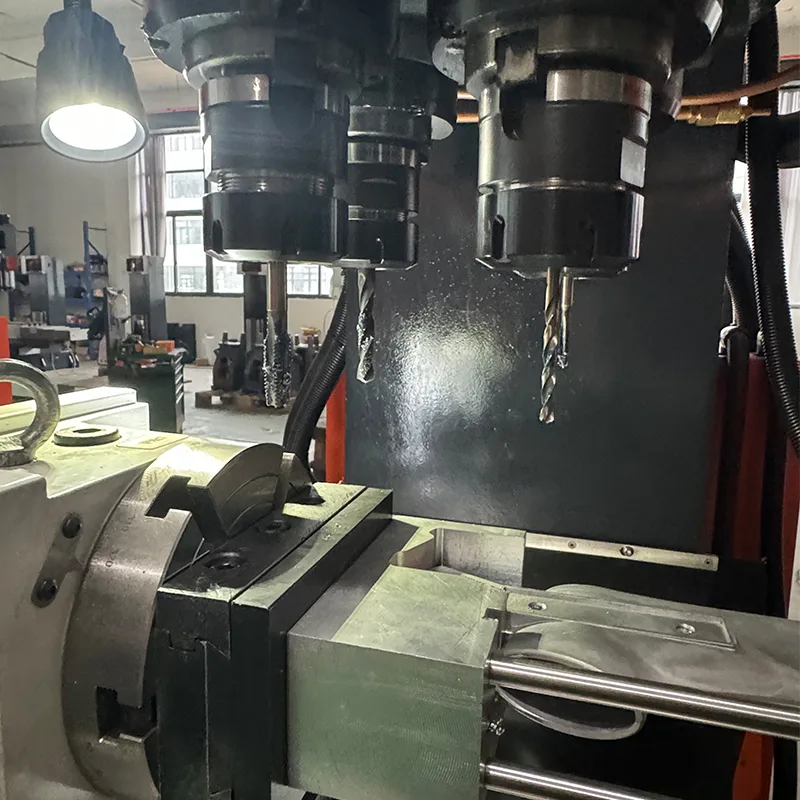

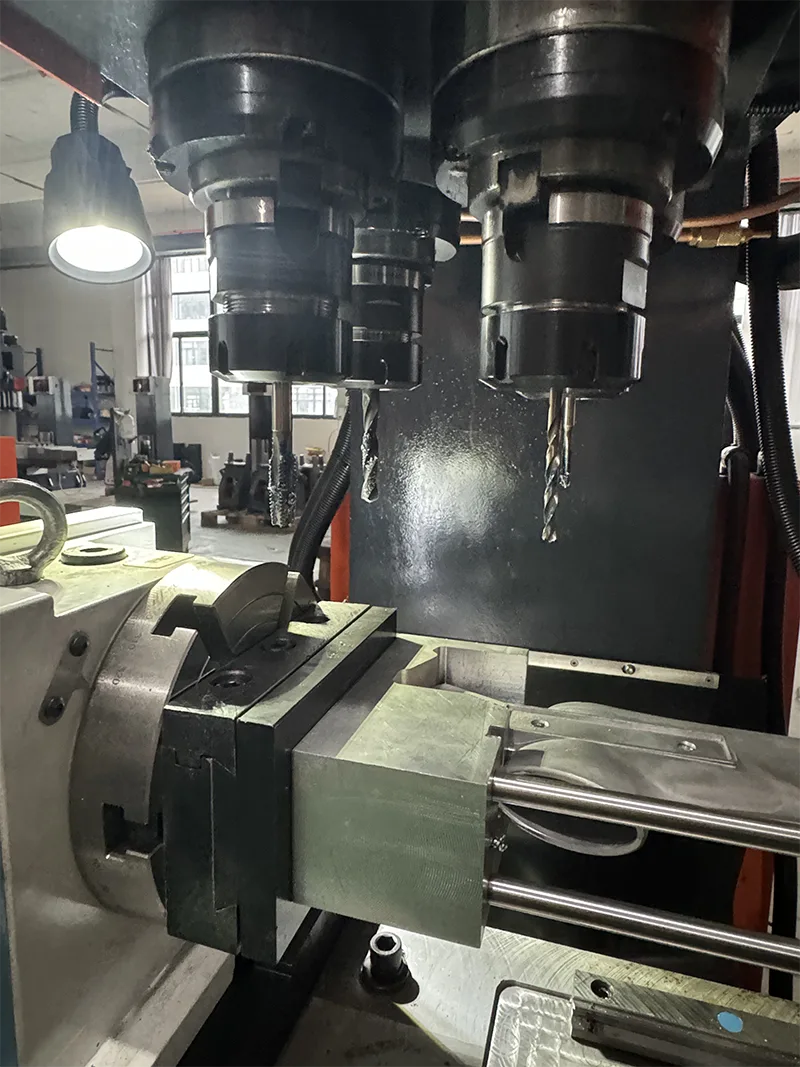

· Spindel: BT40 spindelconus. Diameter spindelhuls 105 mm. Spilsnelheid 0-3000 tpm.

· Geleidingen en kogelomloopspindels: Hiwin lineaire geleidingen (6 stuks) en Dinghan kogelomloopspindels (3 stuks). Z-as steek 10 mm, X/Y-as steek 16 mm. Ondersteunt zwaar zagen.

· Pneumatische componenten: Koreaanse geïmporteerde pneumatische componenten.

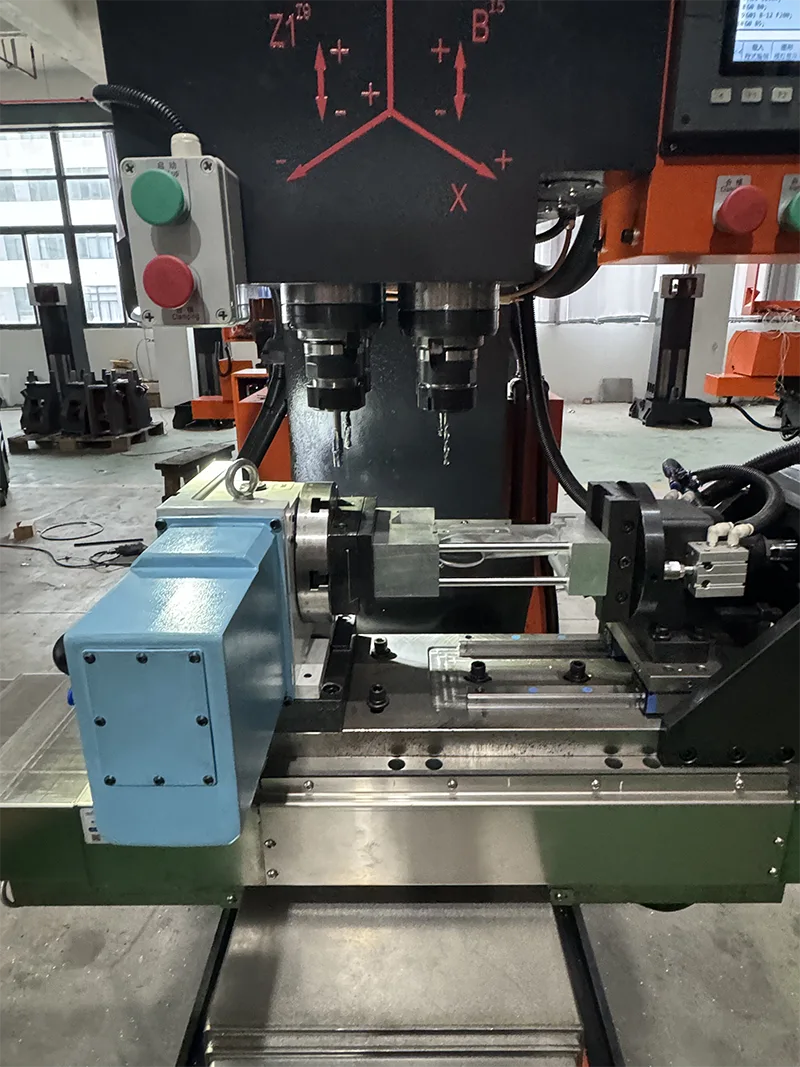

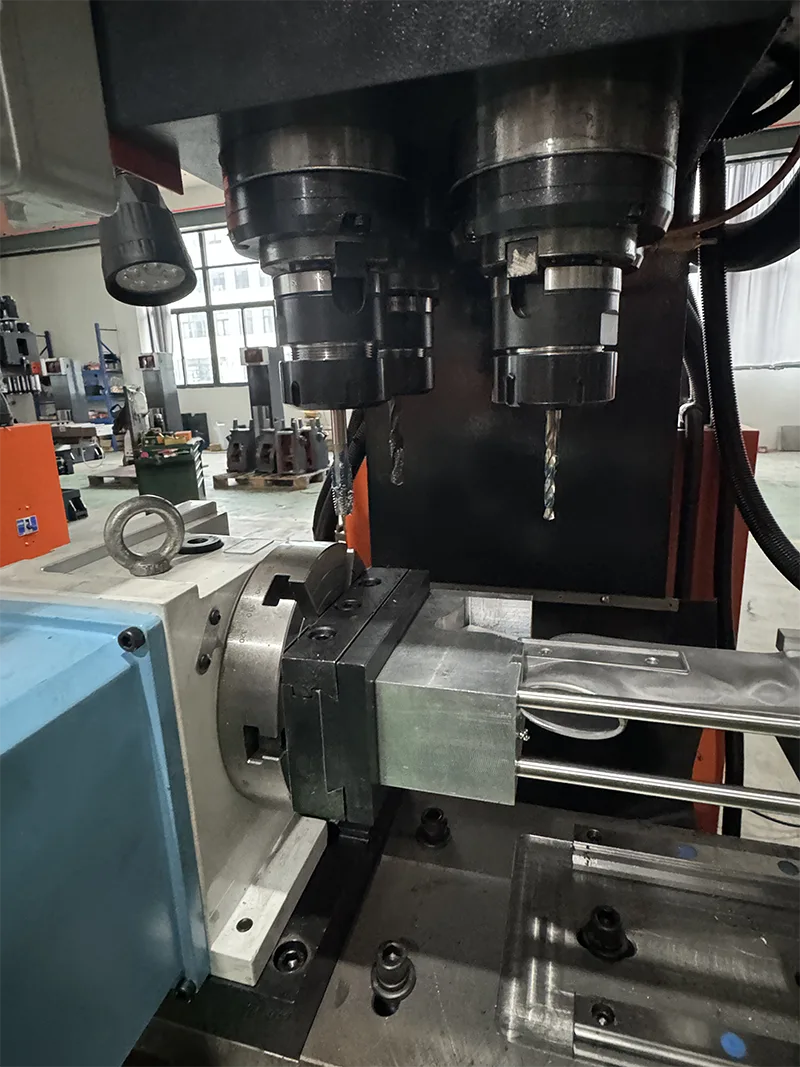

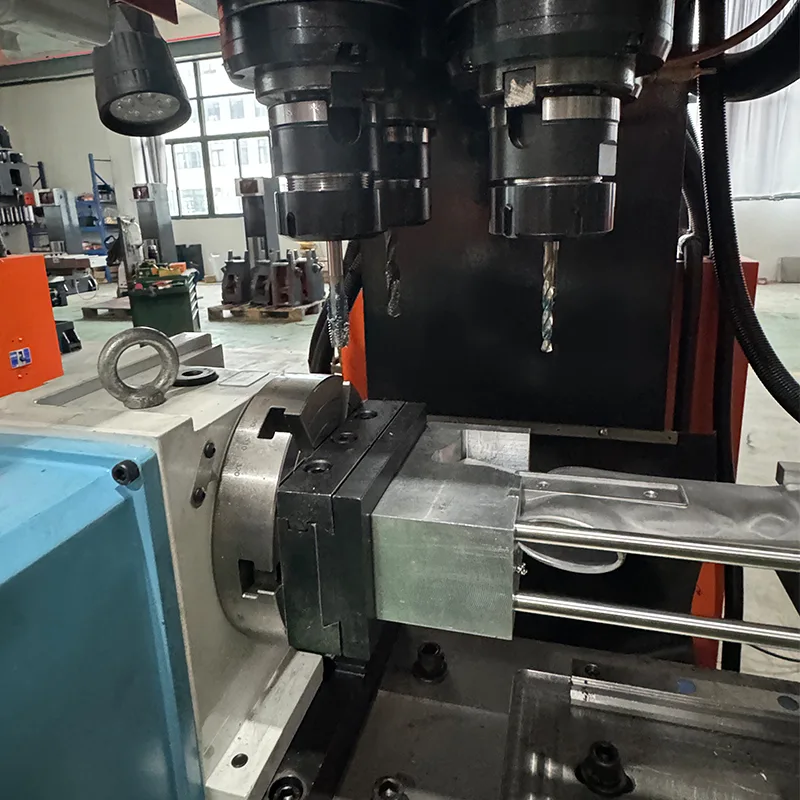

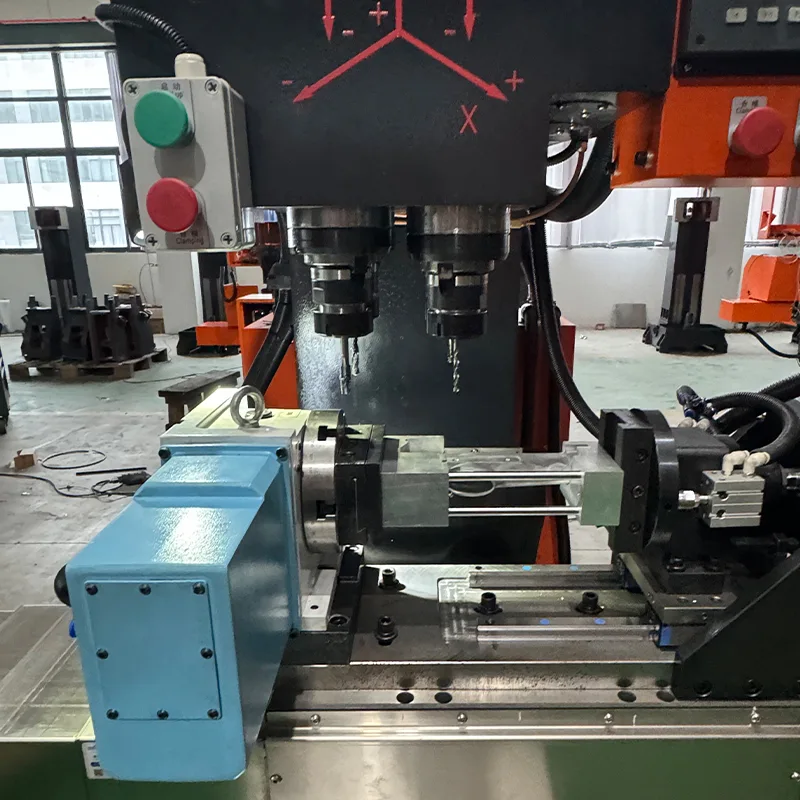

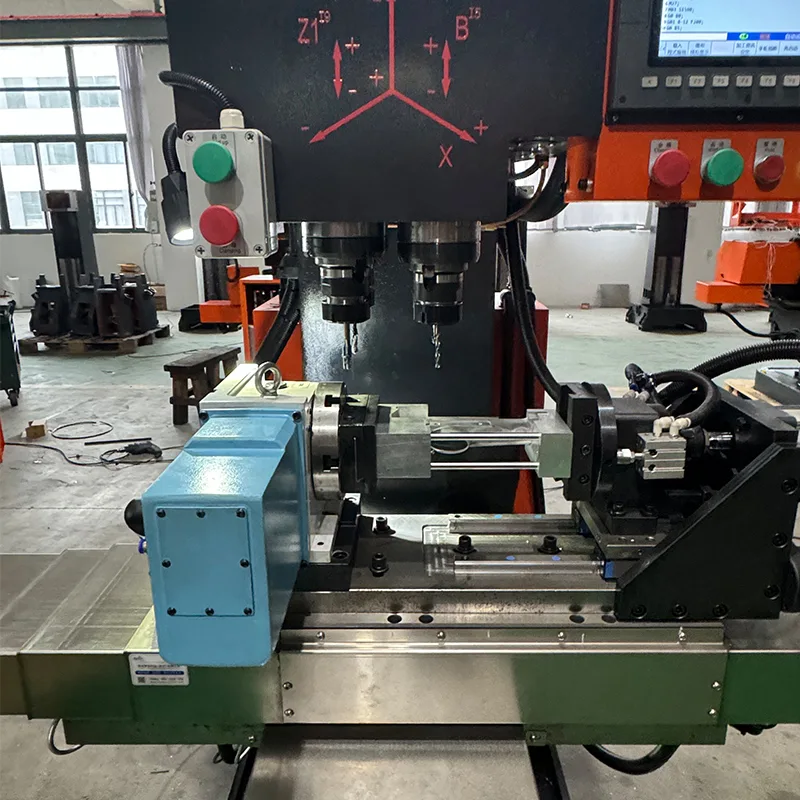

· Vierde as: uitgerust met een vierde as voor boren, tappen, frezen en gleufsteken op verschillende vlakken.

· Elektrische componenten: Chinese standaard elektrische componenten. Koelvloeistoftank inbegrepen.

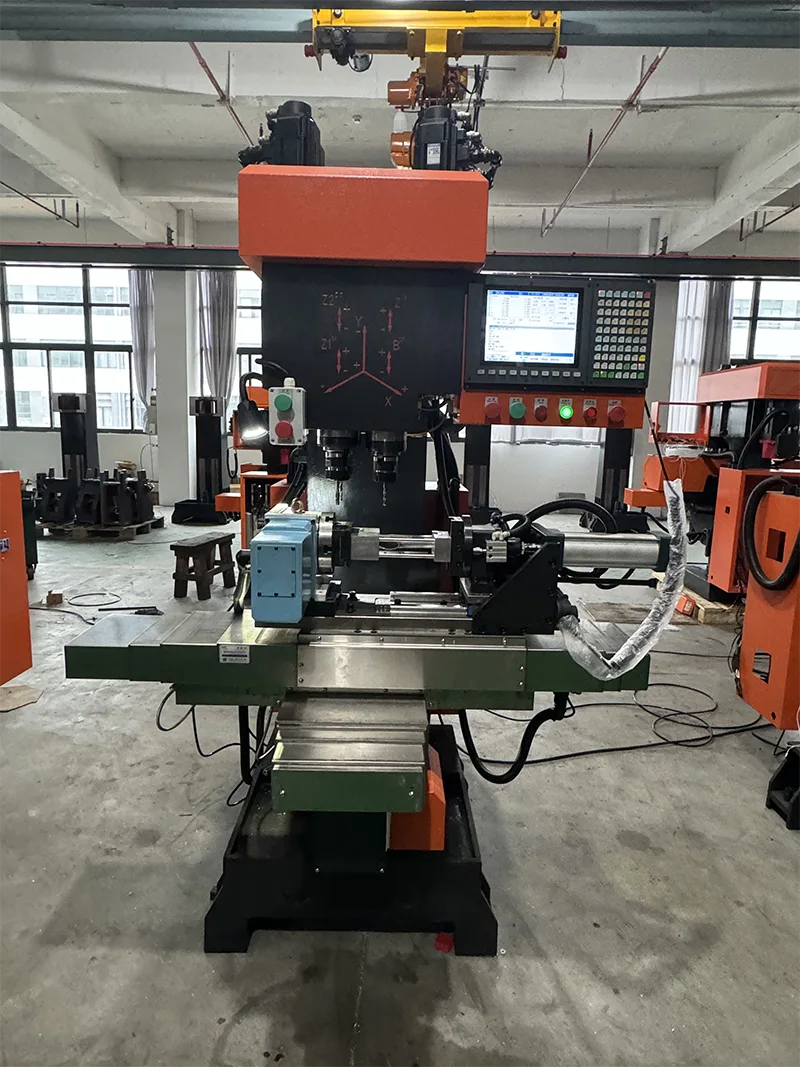

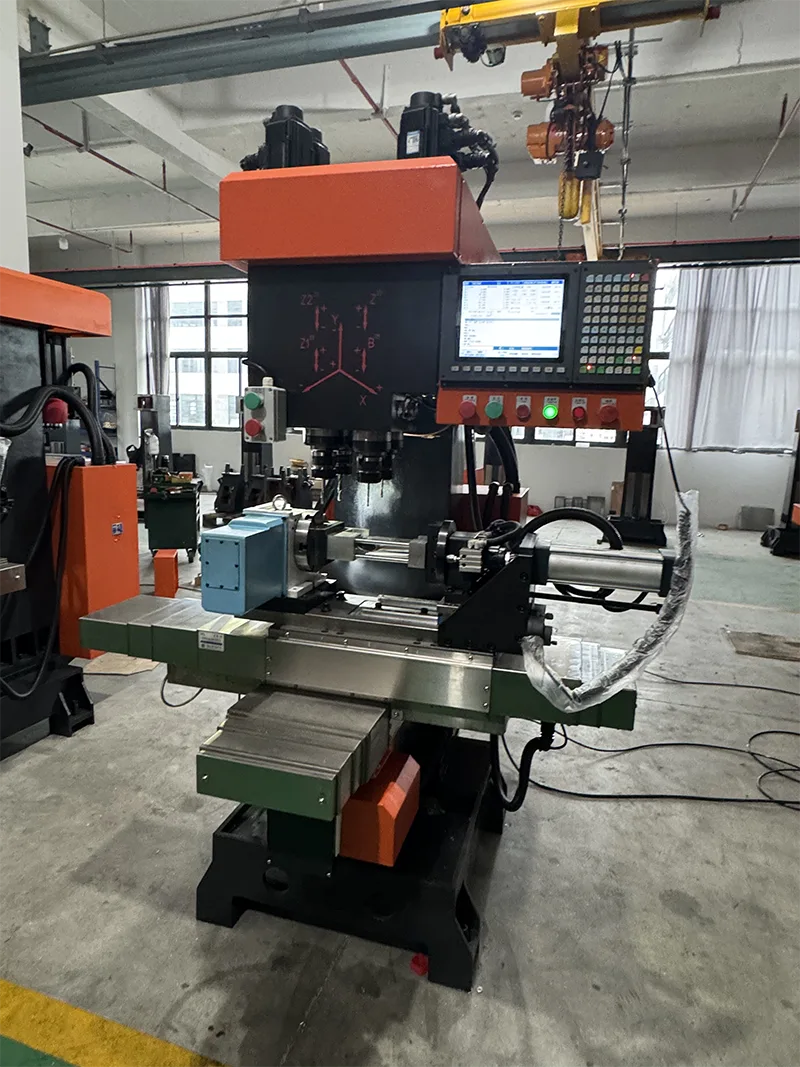

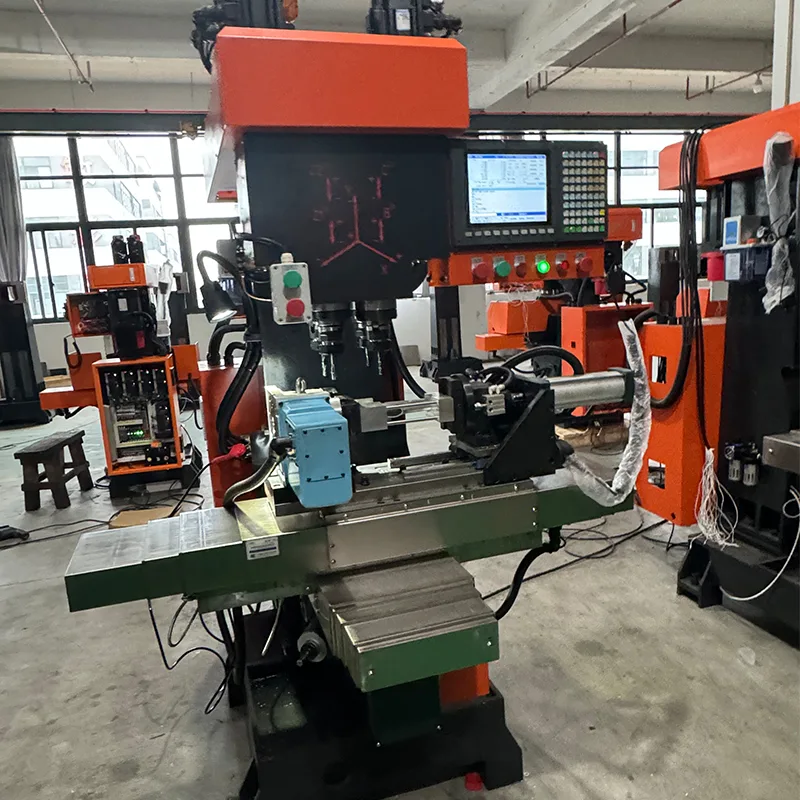

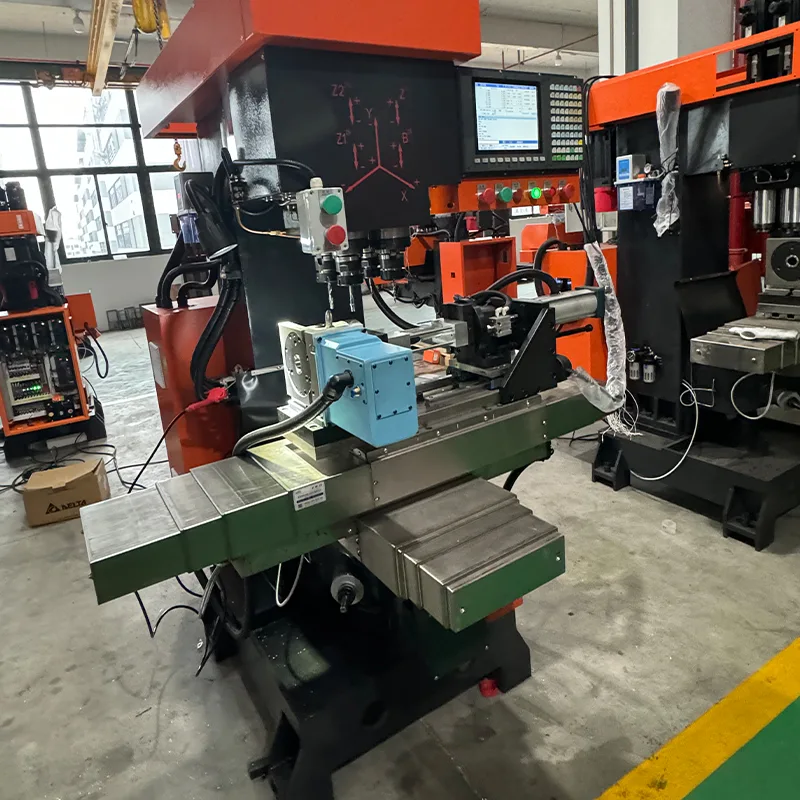

· Open type ontwerp: geen plaatstalen behuizing. Open framestructuur voor gemakkelijke toegang en laden van werkstukken.

Technische specificaties

De volgende technische parameters zijn van toepassing op het ZSK540 lineaire geleidingsboortapcentrum open type.

Specificaties van de vierde as

Het ZSK540 Lineaire Gidsboortapcentrum Open Type is uitgerust met een vierde aseenheid. De volgende parameters zijn van toepassing.

Bewerkingsmogelijkheden en operationele voordelen

Het ZSK540 Lineaire geleidingsboortapcentrum Open Type is ontworpen voor efficiënte productie met de volgende mogelijkheden en voordelen.

· Meerassige bewerking: 4-assige CNC-functie maakt boren, tappen, frezen en gleuffrezen op verschillende vlakken mogelijk met de vierde as.

· Grote snijcapaciteit: werktafel en middenconsole met lineaire Hiwin-rolgeleiders en rolkogelomloopspindels ondersteunen zware snijwerkzaamheden.

· Hoge precisie: digitale positionering met hoge herhaalnauwkeurigheid. Hoge gereedschapinstelsnelheid.

· Productiviteit: Dankzij de handige bediening kan één operator meerdere machines bedienen, waardoor de arbeidskosten en de arbeidsintensiteit worden verlaagd.

· Open ontwerp: geen plaatstalen behuizing biedt gemakkelijke toegang voor het laden en onderhoud van het werkstuk.

Productieproces en kwaliteitsborging

Yueli volgt strenge productie- en kwaliteitscontroleprocessen om de betrouwbaarheid en precisie van de machine te garanderen.

· Materiaalbehandeling: Gietijzer verwerkt door middel van hoge temperatuur- en verouderingsbehandeling gedurende 6 maanden.

· Precisiemontage: strikt assemblageproces voor lineaire geleidingen, kogelomloopspindels en lagers.

· Professioneel schrapen: schrapen van de motorbasis, schrapen van het spiluiteinde en schrapen van het montageoppervlak van de kolom.

· Kwaliteitscontrole: detectie van steekfouten met gelijktijdige rechtheidsmeting in X- en Y-richting. Verticaliteit van de spindel naar de werktafel binnen 0,01 mm. Z-asgeleiding naar tafel loodrecht binnen 0,01 mm. Loodrechtheid van de X-Y-asgeleiding binnen 0,005 mm.

· Traceerbaarheid: Wetenschappelijke productie met volledig traceerbaar kwaliteitscontrolesysteem.

Toepassingsgebieden

Het ZSK540 Lineaire Gidsboortapcentrum Open Type is geschikt voor metaalsnijbewerkingen in meerdere industrieën die door Yueli worden bediend.

· Materialen: Koper, aluminium, zinklegering, staal.

· Sanitair – sanitaire componenten en fittingen.

· Brandbeveiligingskleppen – kleplichamen en componenten.

· Hardware – hardware voor deurbediening, elektrische hardware.

· Auto-onderdelen – motoronderdelen, motorfietsaccessoires.

· Lucht- en ruimtevaart – precisiecomponenten.

· Machinebouw – algemene machineonderdelen.

Veelgestelde vragen

Wat is het verschil tussen dit model en de bijgevoegde versie?

Dit model heeft geen plaatstalen behuizing. Het is een open typeconfiguratie.

Wat is de spilconus en maximale boorcapaciteit?

BT40 spilconus. Maximale boordiameter is 50 mm. Maximale tapdiameter is 50 mm.

Wat zijn de verplaatsingen op de X- en Y-as?

De verplaatsing op de X-as is 400 mm. De verplaatsing van de Y-as is 280 mm.

Van welk merk zijn de lineaire geleidingen en kogelomloopspindels?

Hiwin lineaire geleidingen en kogelomloopspindels. Taiwan Syntec CNC-systeem. Koreaanse geïmporteerde pneumatische componenten.

Voor welke industrieën is deze machine geschikt?

Sanitair, brandbeveiligingskleppen, hardware, elektrische hardware, lucht- en ruimtevaart, machinebouw, auto-onderdelen.
