Model:YL-45L

Stuur onderzoek

Productomschrijving

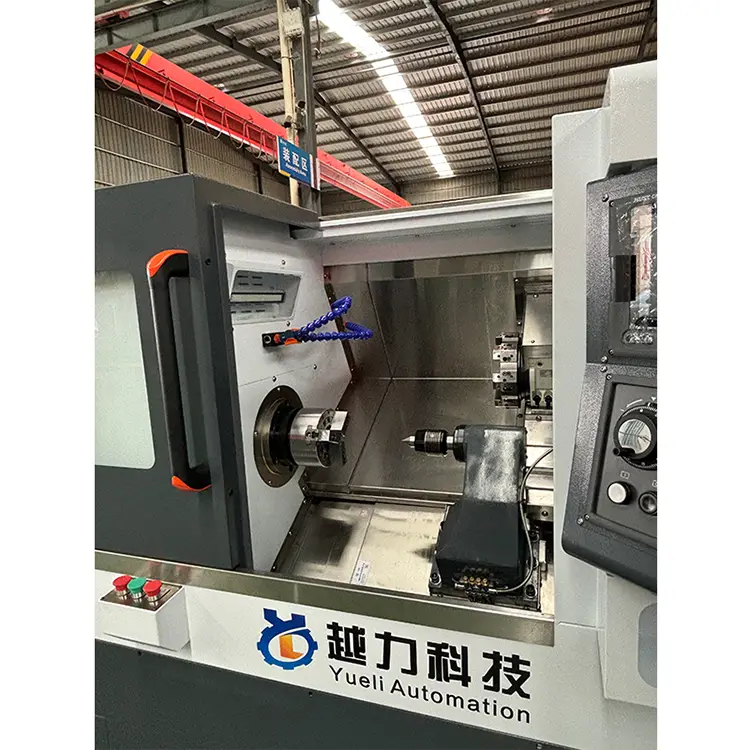

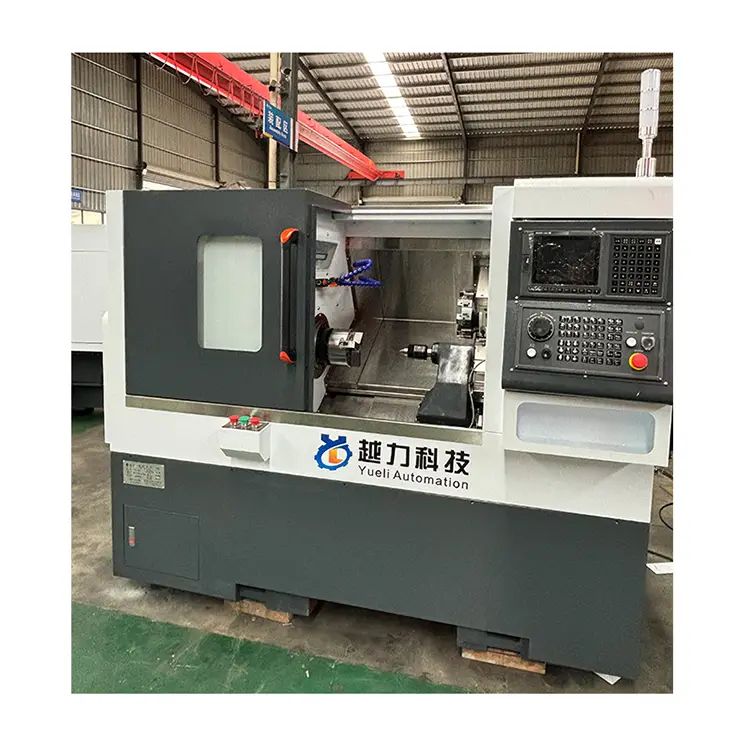

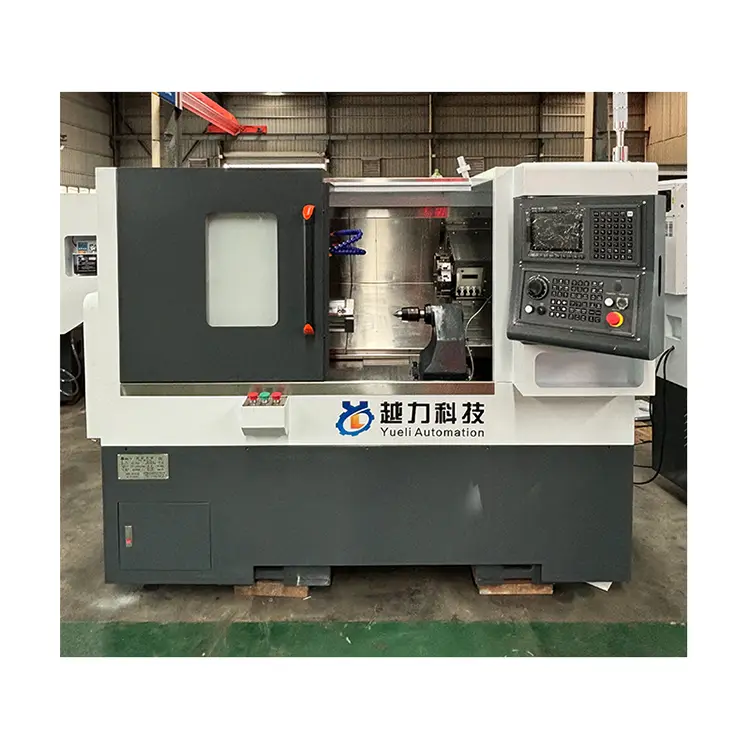

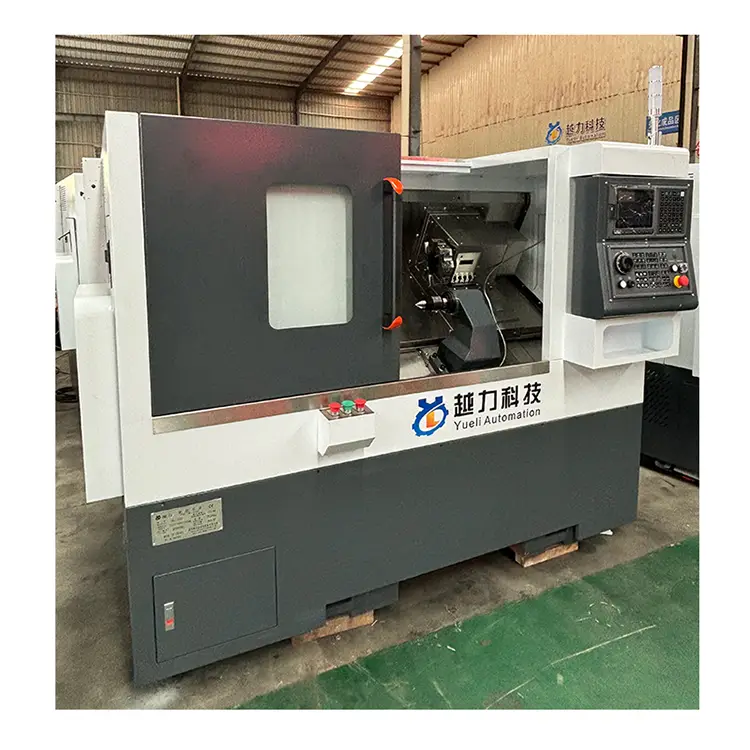

HL-45L TAIL TOP CNC LATHE

Serienummer	Project	Eenheid	Specificaties (dimensies)	opmerkingen
1	De grootte van het aanrecht van het sleepbord	mm	300*260
2	Z-as reizen	mm	460
3	X-as reizen	mm	200
4	Maximale rotatie	mm	450
5	De afstand van het midden van de hoofdas naar het tafeloppervlak van de sleepplaat	mm	63
6	De afstand van de grond tot het midden van de hoofdas	mm	1050
7	Maximale verwerkingslengte	mm	380 (inclusief Chuck)	Neem Acer LQ63/80-220-8t Servo Turret als voorbeeld
8	Maximale draaidiameter	mm	375	Neem Acer LQ63/80-220-8t Servo Turret als voorbeeld
9	Spindelmodel (spildiameter)	mm	A2-5 (170)
10	Spindelsnelheid	RPM	0-5000
11	X.z Ball -schroefspecificaties		3210/3210
12	Specificatie van X Guide Rail		30 rollen	4 schuifregelaar-normaal
13	Z Guide Rail Specificatie		30 rollen	4 schuifregelaar-conventionele verlenging
14	Verbindingsmethode van de belangrijkste X.Z -motor		Sync tape / directe verbinding / directe verbinding
15	X.Z Motorflens/stop	mm	130/110

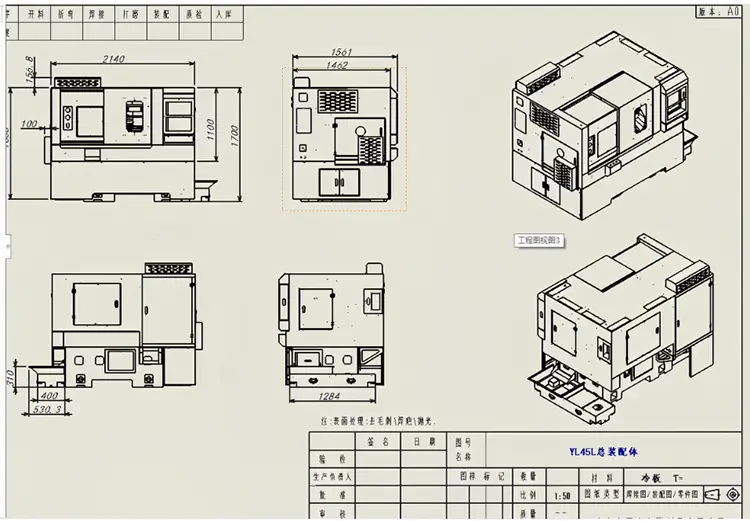

16	Optische machine -afmetingen (lengte, breedte, hoogte)	mm	187510211263
17	Gewicht	ton	Ongeveer 1,8 t	Bevat niet de binnen- en buitenafdekgereedschapstorenspindel
18	Mes -laadmethode		63 Servo Turret
19	De vorm en helling van het bed		Het bed is gekanteld op 30 graden

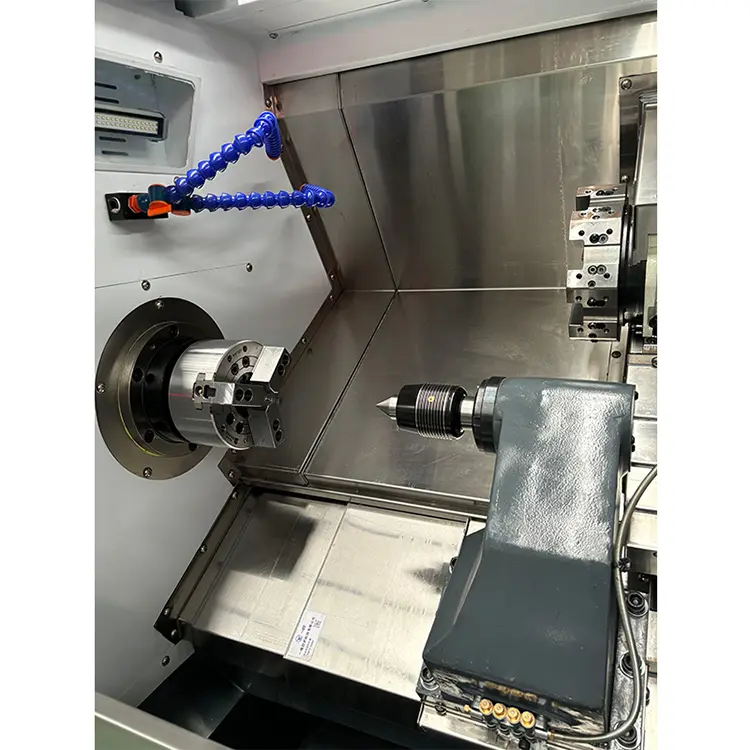

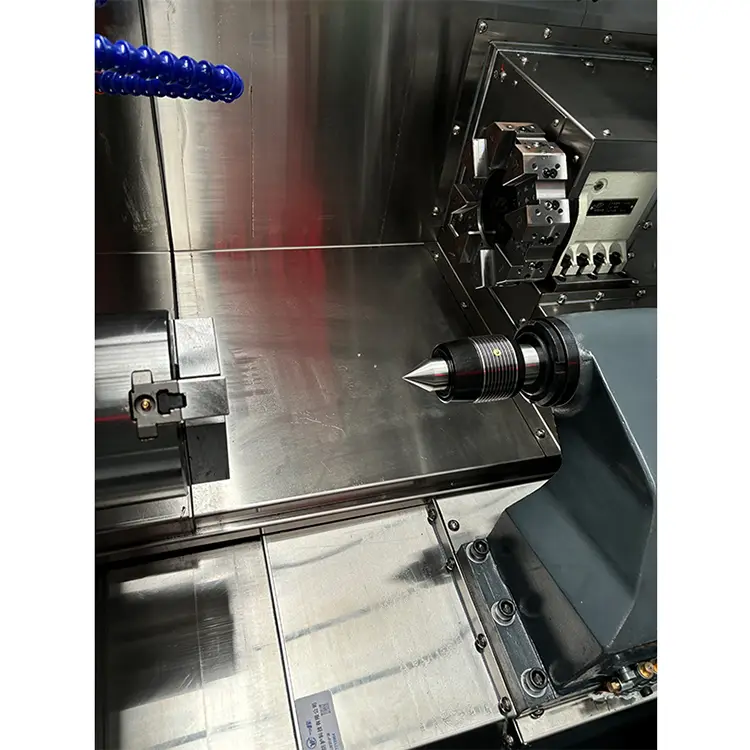

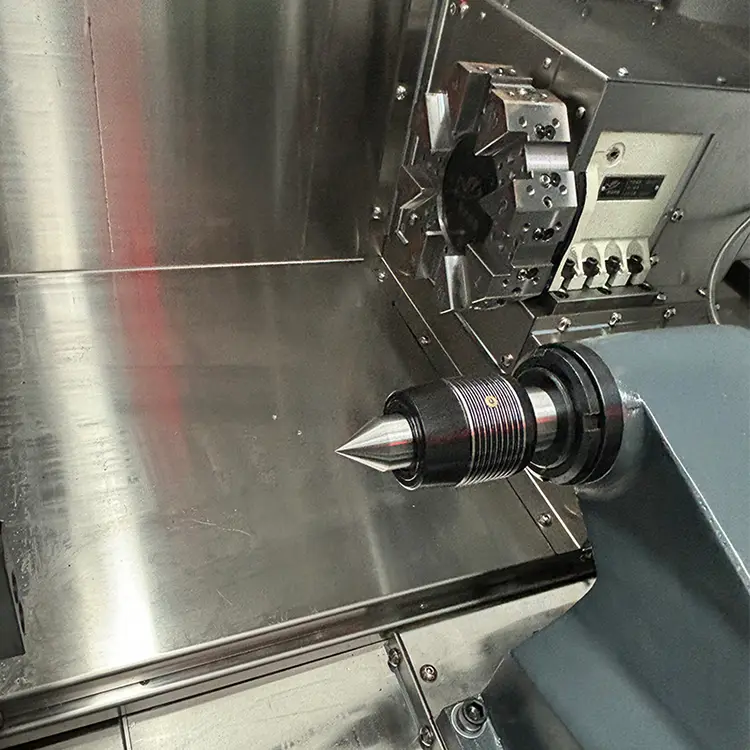

20	Staart		Draadstangstaartstoel
21	Staartetandaan voortstuwingsmethode		hydraulisch voer
22	Route stoelzitje		500
23	Staartmodel		Sparrow 4

Modelconfiguratie
Naam van een onderdeel	Plaats van herkomst/specificatie	Naam van een onderdeel	Plaats van herkomst/specificatie
Numeriek besturingssysteem	Fanucoi-tfplus (5)	X en z -as servomotor + drive	Fanucoi
32 Precisiekogelschroef	Japan THK	Hoofdasmotor	Huarong 7.5 kW
30 precisie lineaire rolrail	Japan THK	Hydraulische roterende cilinder	Taiwan
Tubulaire precisie spindelassemblage	NSK lager, Japan	koeling	750W
hydraulisch drukstation	Taiwan	krachthoofd	3 werkstations 11.4n
Willekeurige bijlage
Naam van een onderdeel	Model/specificatie	Naam van een onderdeel	Model/specificatie
Elastische klemmen (voor het houden van materialen)	1 (willekeurig)	Auto gereedschaphouder, boorgereedschaphouder	Autolider 3, twee boorgereedschapshouders
Boorpijp	ER20A heeft twee lange staven	Allen key	1 set
